WP200三爪式焊接夹持卡盘结构

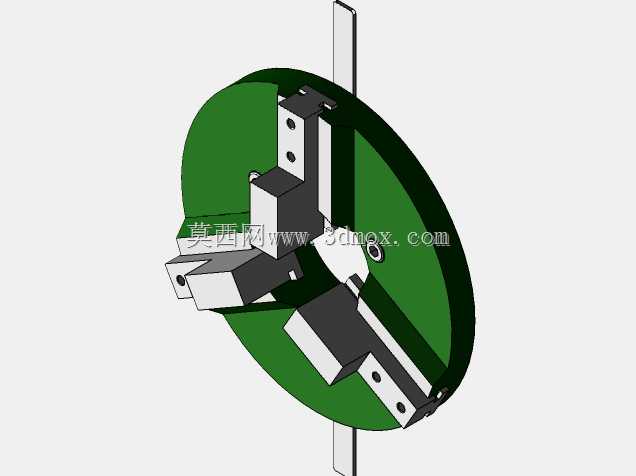

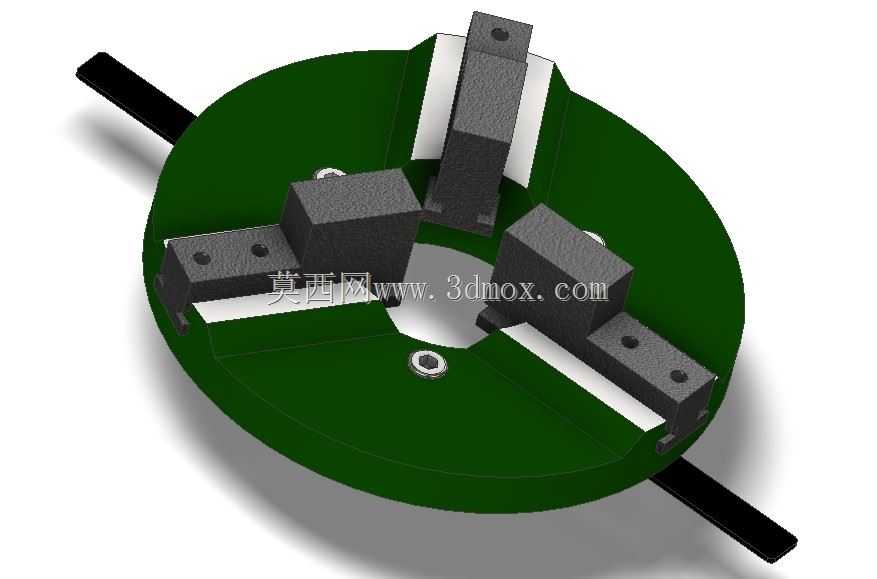

　　这款WP200规格的焊接夹持卡盘，是焊接工位上用来装夹待焊回转类工件的核心工装部件，日常在管法兰对接焊、轴类零件环缝焊、小型筒体组焊等场景中使用频率极高，能配合焊接变位机、回转工作台完成整圈焊缝的连续焊接作业，避免人工转动工件带来的焊缝错位、停顿留接头等问题。从结构设计来看，它采用三爪同步定心的经典结构，三个夹爪沿盘体圆周120°均匀分布，通过盘体背面的丝杆传动结构实现同步径向移动，扳动侧边的操作杆就能带动夹爪开合，既可以装夹圆形截面的管材、棒料，也能通过更换软爪适配正多边形、异形截面的焊接工件，定心精度可以满足常规焊接作业的同轴度要求，不需要反复找正就能保证工件回转时的跳动量控制在焊接允许范围内。盘体主体采用圆形盘式结构，

　　整体外径适配200mm规格的装夹范围，盘体上预留了标准的安装孔位，可以直接通过螺栓固定在变位机法兰盘或者专用焊接工作台上，安装边界和常规同规格焊接卡盘的安装尺寸通用，不需要额外做转接板就能替换现有工位上的老旧卡盘，降低工位改造成本。夹爪部分采用分体式设计，爪座和可换爪头通过螺栓连接，日常使用中如果爪头出现焊渣粘附、磨损打滑的情况，只需要更换爪头就能继续使用，不需要整体更换卡盘，减少工装维护成本。夹爪的夹持面做了防滑处理，焊接过程中工件受热产生轻微变形也不会出现松脱移位的情况，盘体表面做了防焊渣粘附的表面处理，日常清理只需要用钢丝刷扫掉表面焊渣即可，不会因为焊渣堆积影响夹爪的滑动顺畅度。设计时特意将传动结构内置在盘体内部，

　　避免焊接飞溅进入传动丝杆造成卡滞，操作杆的伸出位置做了避让设计，工件装夹后操作杆不会和工件、焊枪路径产生干涉，不管是手工焊还是配自动焊枪使用，都能留出足够的操作空间。在实际焊接作业中，这类卡盘不需要搭配复杂的动力源，纯手动操作就能完成工件的装夹锁紧，锁紧后有自锁结构，焊接过程中不会因为工件自重或者焊枪触碰出现夹爪松动的情况，对于小批量多品种的焊接加工场景，这种手动三爪焊接卡盘的适配性比专用焊接夹具更强，不需要针对每种工件做专属夹具，只需要调整夹爪开合范围就能快速切换装夹不同尺寸的工件，能有效缩短焊接工位的换产准备时间。夹爪的行程设计覆盖了从十几毫米小直径棒料到接近盘体外径的筒体装夹需求，常规小型焊接件的装夹都能覆盖，盘体的厚度经过强度校核，装夹最大重量工件时不会出现盘体变形，回转过程中运行平稳，不会因为偏重出现抖动，保证环缝焊接的成型质量稳定。
