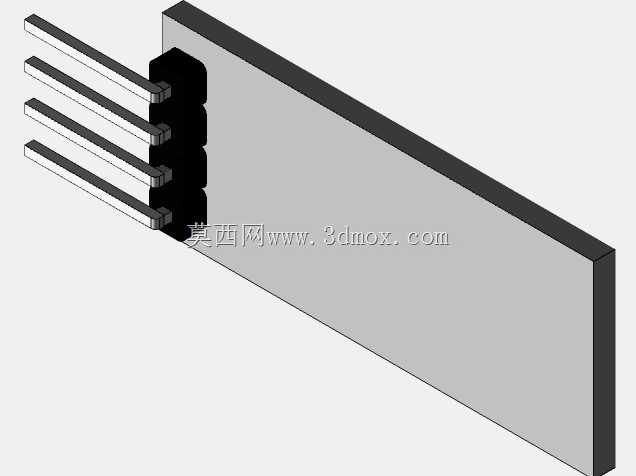

Arduino主从一体HM10蓝牙通信模块结构

　　在嵌入式开发与小型智能设备的搭建场景中，短距离无线数据传输的需求始终占据不小的比重，这类蓝牙透传模块常被用于智能小车的遥控信号传输、小型传感器节点的数据回传、桌面级创客项目的设备互联，也可集成到简易物联网终端中实现与手机、平板等手持设备的双向数据交互，替代传统的串口有线连接，省去布线带来的空间限制与拆装麻烦。这款HM-10蓝牙模块采用板载直插排针的结构设计，排针引脚按照通用串口通信的引脚定义排布，分别对应电源、地、发送、接收等核心功能引脚，排针间距采用标准2.54mm间距设计，能够直接适配面包板、通用洞洞板以及多数Arduino扩展板的排座接口，无需额外制作转接线材即可完成快速插接，在原型验证阶段可以大幅减少接线的工作量，

　　降低接线错误带来的调试成本。模块主体采用长条形薄型PCB设计，板载蓝牙核心芯片与必要的外围阻容元件，板边做了规整的裁切处理，整体厚度控制在较低范围，安装时不会占用过多的垂直空间，可直接贴装在设备外壳的内壁预留位置，也可通过排针直立插接在主控板上方，适配不同设备内部的空间布局。设计过程中充分考虑了创客开发与小批量设备集成的实际需求，没有添加多余的冗余元件，在保证蓝牙透传功能稳定的前提下尽可能压缩模块的整体外形尺寸，排针的伸出长度经过合理设定，既保证插接后的连接强度，也不会因为引脚过长导致安装时与周边元件产生干涉。模块的主从一体特性使其无需额外区分主从设备版本，在实际使用中可根据配置切换工作模式，

　　既可以作为主设备主动搜索连接其他蓝牙终端，也可以作为从设备等待手机、主控端的连接请求，适配不同的项目通信逻辑。在结构建模时，还原了模块表面的元件布局与排针的立体形态，准确还原了排针的金属引脚长度、塑料隔层的位置以及PCB板的厚度参数，可直接用于整机装配的干涉检查，在设计设备外壳时能够精准预留模块的安装位置与信号开窗区域，避免因为模型尺寸偏差导致组装时出现模块无法装入、信号被金属外壳屏蔽等问题。对于做智能硬件原型开发的结构设计人员来说，这类标准化的通信模块模型可以直接调入装配体中，配合主控板、传感器等其他元件完成整体布局，提前验证内部走线空间、安装固定位的合理性，减少实物打样后的修改次数。
