L298双H桥直流电机驱动板结构设计

　　做小型自动化样机、学生竞赛类移动机器人项目时，电机驱动板的选型和结构适配一直是容易被忽略的环节，很多人只关注电气参数，等到装配时才发现安装孔位不对、散热件干涉、接线端子朝向不合理，导致整机组装返工。这款基于L298芯片设计的双路电机驱动模块，在结构层面做了不少适配工程实际的考量。

　　从实际应用场景来看，这类驱动模块多用于桌面级小型移动平台、教学实验装置、小型智能小车、低负载自动化执行机构的电机控制环节，可同时驱动两路直流有刷电机，单路持续输出电流可达2A，能够满足多数小型直流电机的正反转、调速控制需求。设计时首先考虑的是散热需求，L298芯片在满负载运行时发热较为明显，因此模型中预留了足够尺寸的散热片安装位，散热片采用多鳍片结构增大散热面积，安装位置避开了周边的接线端子与插针，不会出现装配时元件干涉的问题。

　　结构布局上，功率接线端子与信号控制插针做了分区设计，大电流的电机电源、电机输出端子布置在板卡两侧，采用蓝色立式接线端子，接线时无需弯折导线，可直接从板侧引出动力线，减少大电流线路对信号侧的电磁干扰；信号控制插针采用标准排针布局，兼容常规杜邦线连接，适配市面上主流的控制板接口定义。板卡四角预留了标准安装孔位，孔位间距符合通用小型电子模块的安装规范，可直接通过铜柱固定在亚克力、铝合金材质的设备安装底板上，安装边界清晰，板上最高元件为散热片与电解电容，整体高度控制在常规电子模块的通用尺寸范围内，不会与上层安装的控制板、传感器模块产生空间干涉。

　　板载的电解电容布置在功率输入回路附近，可有效滤除电源端的纹波干扰，提升电机运行的稳定性，电容的安装高度与散热片高度做了匹配，整板元件高度差控制在合理区间，不会出现个别元件突出过多导致的装配空间浪费。功率管与芯片的布局紧贴散热片安装位，导热路径短，可将工作产生的热量快速传导至散热片排出，避免长时间满负载运行时芯片过热触发过流保护。

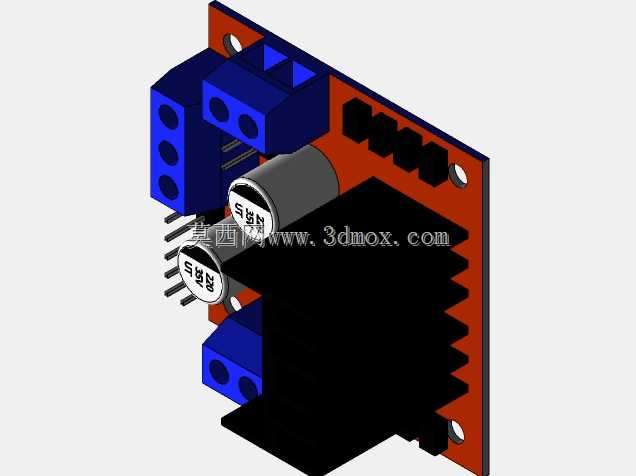

　　建模过程中对每个元件的实际尺寸都做了还原，包括接线端子的插拔空间、排针的伸出长度、散热片的鳍片间隙都按照实物尺寸1:1绘制，在做整机结构装配时，可以直接将该模型导入装配体中验证安装空间，提前排查接线空间不足、元件干涉、安装孔位不匹配等问题，减少实物打样后的装配调整工作量。对于做小型智能设备、教学实验装置的结构设计人员来说，这类标准化模块的精准三维模型，能够大幅提升整机结构设计的效率，无需再自行测绘每个电子模块的尺寸，直接调用即可完成布局验证。
