立式罐体配套管路集成真空获取装置

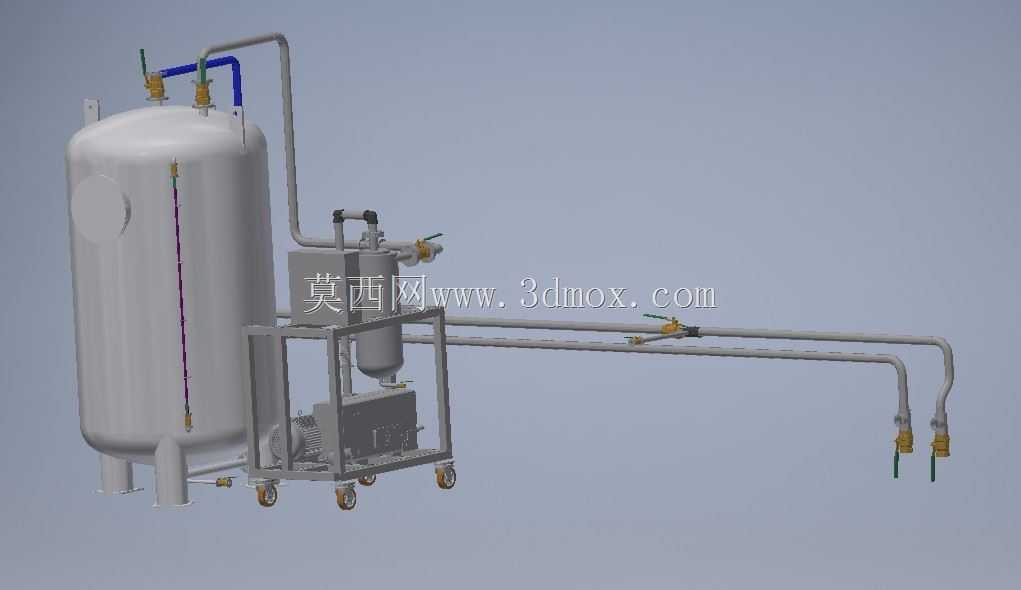

　　这套真空获取装置主要面向工业生产中需要稳定负压环境的作业场景，常见于电子元器件封装、化工物料脱气、食品真空预处理、冶金粉末烧结前抽真空等工序，可独立作为负压源接入生产线，也可配套专用工艺腔体完成闭环真空作业。整套装置以立式承压罐体作为核心真空缓冲存储单元，罐体采用支腿式落地结构，三支支腿沿罐体底部圆周均匀分布，安装时可通过支腿底部的调节结构找平，避免罐体倾斜导致的内部积液、液位检测失准问题。罐体顶部预留了真空抽气口、安全阀安装口、压力检测接口，不同接口采用差异化管径设计，避免现场安装时出现管路错接的问题。罐体侧部设置了长条形视镜结构，可直接观察内部积液或杂质堆积情况，方便日常维护时判断是否需要排污清理。

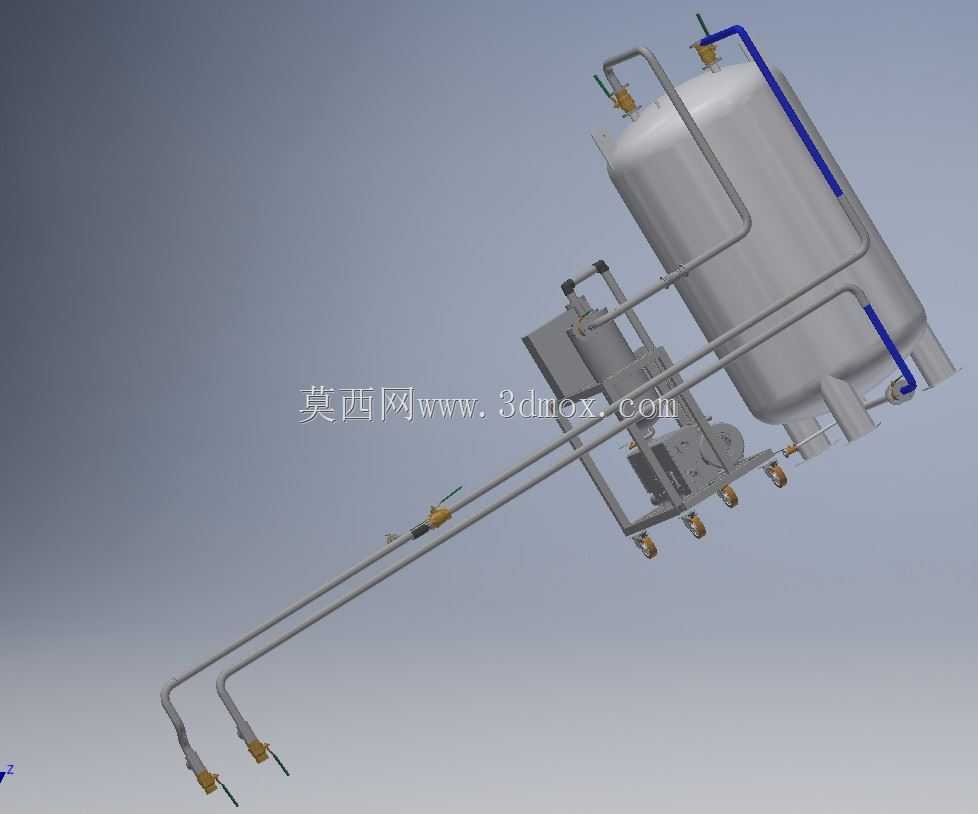

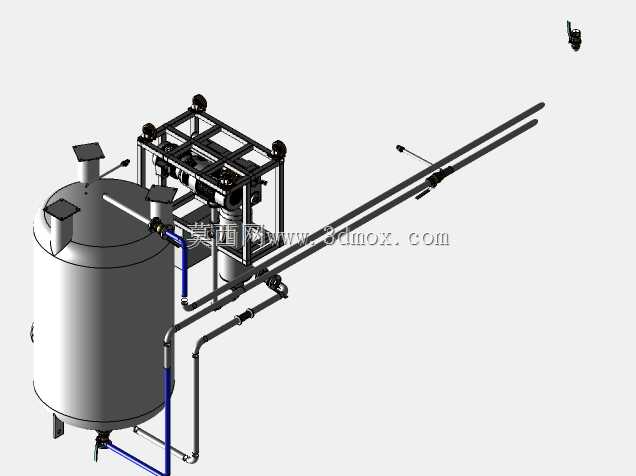

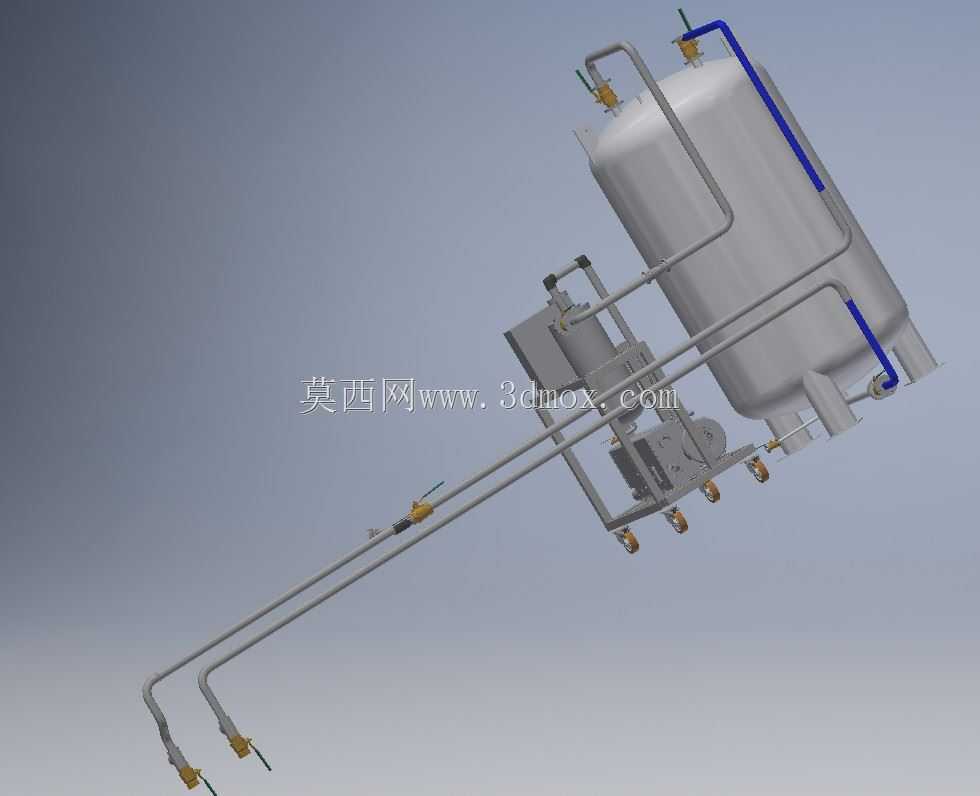

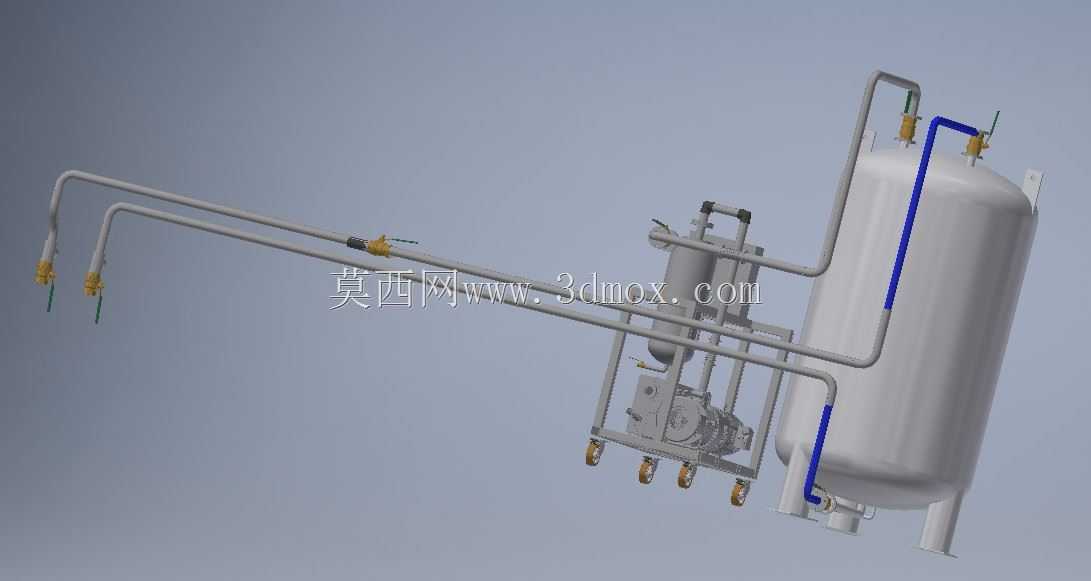

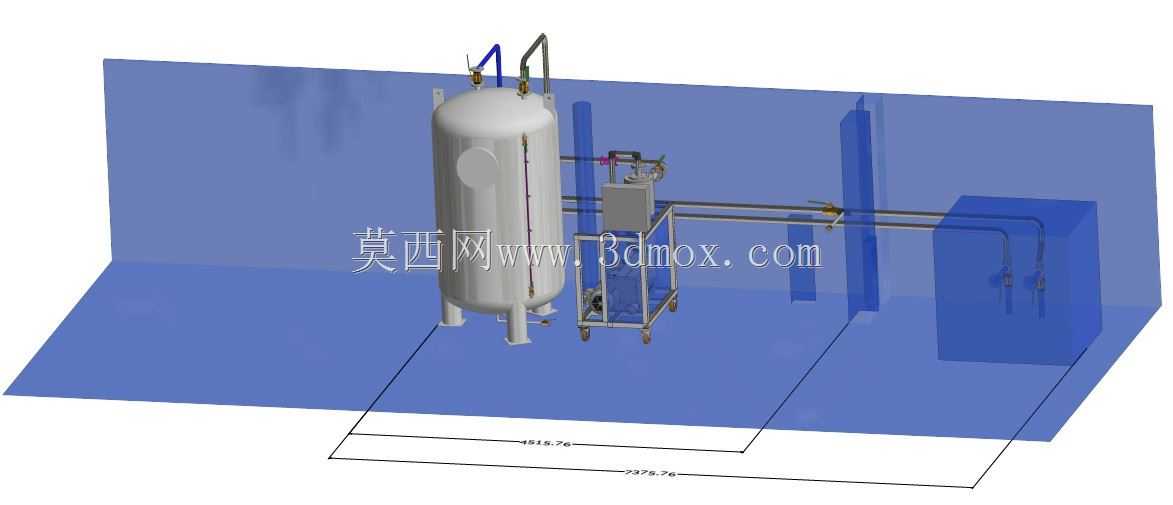

　　与罐体连接的管路系统采用硬管搭配快装接头的布局，沿罐体侧部延伸至配套的阀组控制单元，阀组单元集成在带脚轮的移动小车上，可根据现场布局需求小范围调整位置，不需要重新拆装硬管即可适配不同的工位对接需求。管路上依次设置了手动截止阀、真空压力变送器、止回阀，其中止回阀靠近工艺腔体侧布置，可避免突然停机时负压倒灌导致的物料回流污染罐体内部。整套装置的安装边界在建模时已做充分预留，罐体底部到顶部最高管路的垂直高度、罐体到阀组小车的水平间距都标注了明确的安装参考尺寸，现场布置时只需要在对应位置预留足够的检修空间即可，不需要额外调整管路走向。设计过程中针对管路的应力分布做了简化校核，长距离水平管路每隔一段距离设置了管卡支撑，

　　避免设备运行时管路振动导致的接头松动漏气。罐体的壁厚按照常规工业负压工况的承压要求做了匹配设计，可满足绝大多数中低真空度的作业需求，若需要更高真空度的工况，可直接替换对应规格的真空泵组，原有罐体和管路布局不需要做大幅改动。阀组小车上预留了真空泵的安装位，现场安装时只需要将真空泵固定在小车预留位置，对接对应管路接口即可完成整套装置的组装，不需要额外设计安装支架。
