板材平整切割加工设备结构设计

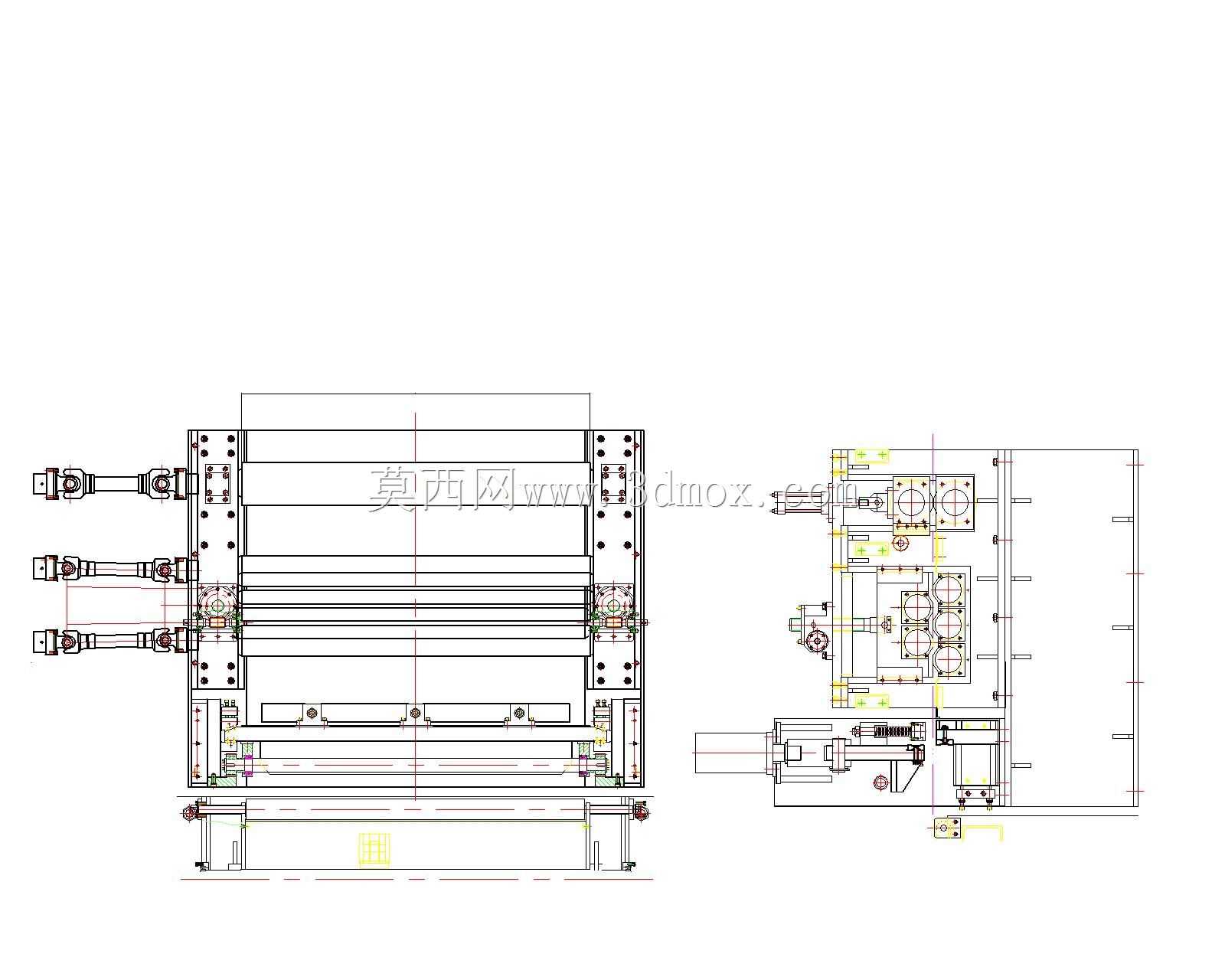

　　这套平整切割结构主要面向金属板材、薄型非金属板材的定尺裁切加工场景，在钣金加工、机箱机柜生产、五金件下料环节中承担核心的平整送料与精准裁切功能，能够适配不同幅面的来料加工需求，解决传统手工裁切平整度差、尺寸公差波动大的问题。从结构布局来看，整体采用卧式框架承载形式，进料端配置多组平行压料辊组，辊组表面做防滑耐磨处理，来料进入工位后，压料辊会根据板材厚度自动调整下压间隙，保证送料过程中板材不会出现偏移、翘曲，全程保持平整贴合工作台面，避免因板材变形导致的裁切斜边、尺寸超差问题。切割工位侧设置有横向移动的裁切执行组件安装位，可适配滚刀、激光切割头、等离子割炬等不同类型的裁切执行元件，满足不同材质板材的加工需求，

　　横向移动导轨采用双轨平行布置，配合滑块限位结构，保证裁切过程中执行元件的行走直线度公差控制在0.1mm每米范围内，确保裁切面的垂直度与平整度。设备的安装边界预留了充足的维护操作空间，进料侧与出料侧均延伸出足够的托料长度，可适配最长2.5米幅面的板材加工，框架底部设置有可调式地脚，安装时可根据车间地面平整度调整设备水平度，避免长期运行出现框架变形影响加工精度。设计过程中重点考量了连续加工的稳定性，所有传动连接位均配置了防尘密封结构，避免切割产生的碎屑进入传动副造成磨损，压料机构采用独立的弹性施压设计，针对不同厚度的板材无需手动调整压料力度，既能保证薄料不会被压出压痕，也能保证厚料送料时不会出现打滑。定位组件布置在工作台的侧边基准位，

　　采用可翻起的定位挡块，板材进料时靠紧挡块即可完成X向定位，配合送料辊的伺服送料系统，可实现定尺长度的自动送料裁切，重复定位精度可达±0.08mm，完全满足常规钣金下料的公差要求。整体结构没有冗余的复杂构件，大部分零部件采用标准型材与通用标准件加工，后期维护更换配件成本较低，同时框架预留了自动化升级接口，可后续对接自动上料机械手、出料码垛机构，组成全自动板材下料生产线，适配不同规模的加工车间产能需求。
