等速万向节本体传动构件结构设计

　　在前置前驱车辆的动力传输路径、工业设备的变角度动力传递工位中，等速万向节本体是承担扭矩稳定输出的核心承载构件，其结构设计直接决定了变角度传动工况下的动力传递平顺性与构件使用寿命。不同于普通十字轴万向节存在的转速波动缺陷，该本体的结构构型围绕等速传动的核心需求展开，一端采用带安装孔的法兰盘结构，可与动力输出端的连接法兰实现刚性固定，法兰盘上的安装孔位按照标准节圆直径排布，能够匹配主流传动接口的螺栓安装规格，安装贴合面预留有足够的平面度加工余量，可保证连接后无偏载应力集中。本体的杆部采用变径过渡结构，从法兰端到球头连接端逐步收窄，既能够降低整体构件的转动惯量，又可在轴颈位置预留足够的抗弯截面模量，应对大扭矩传递时的弯曲载荷。

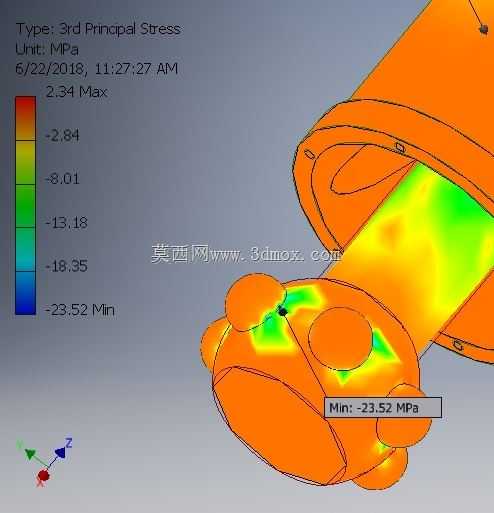

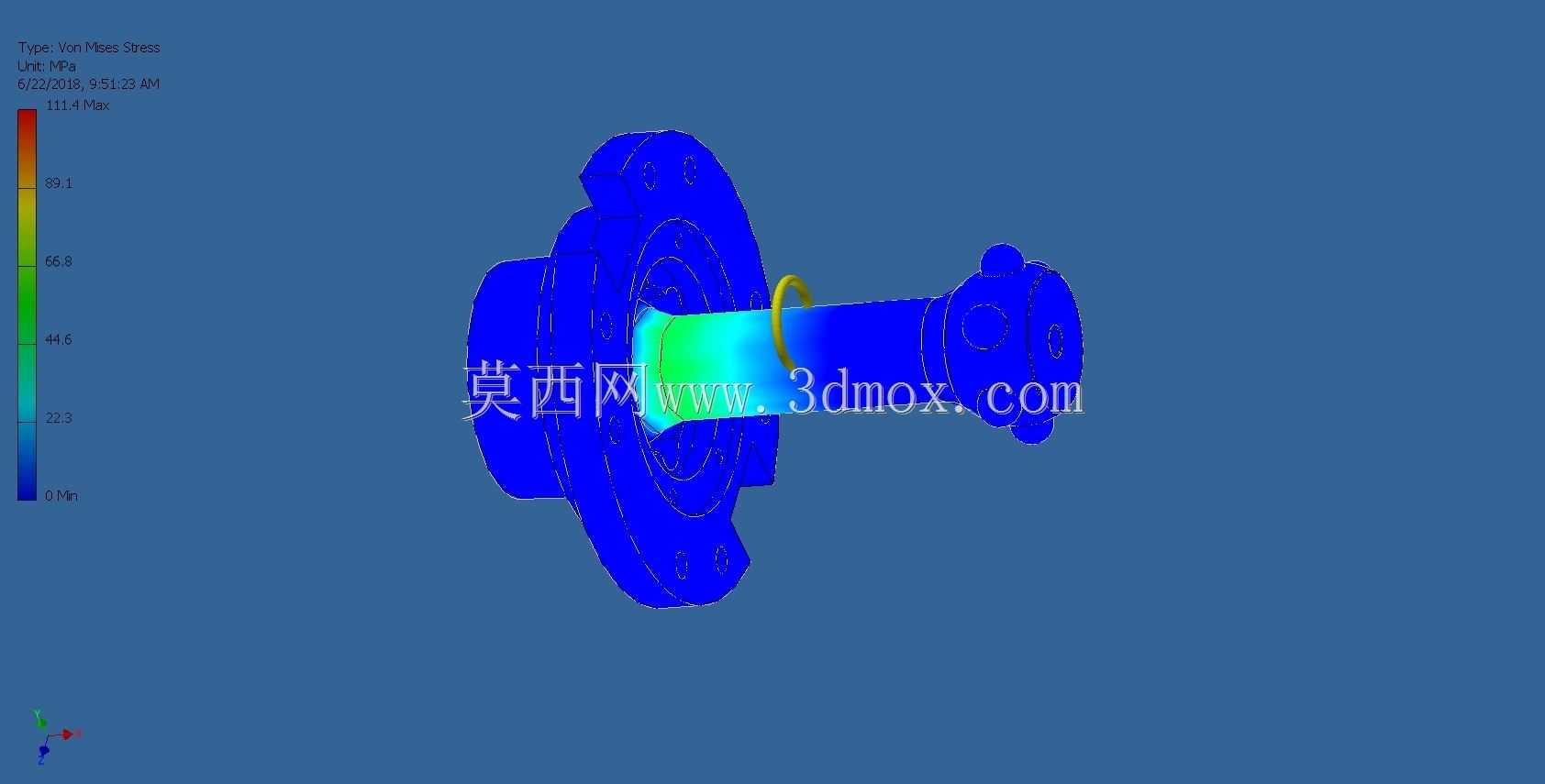

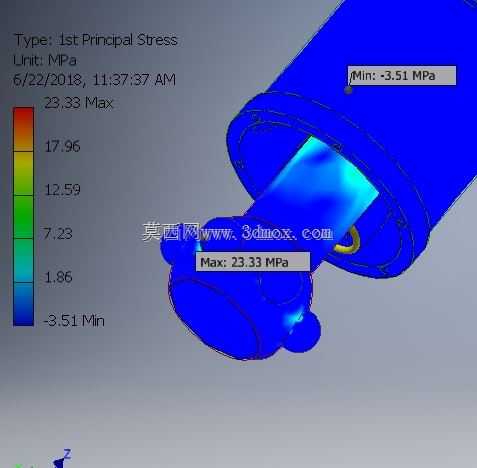

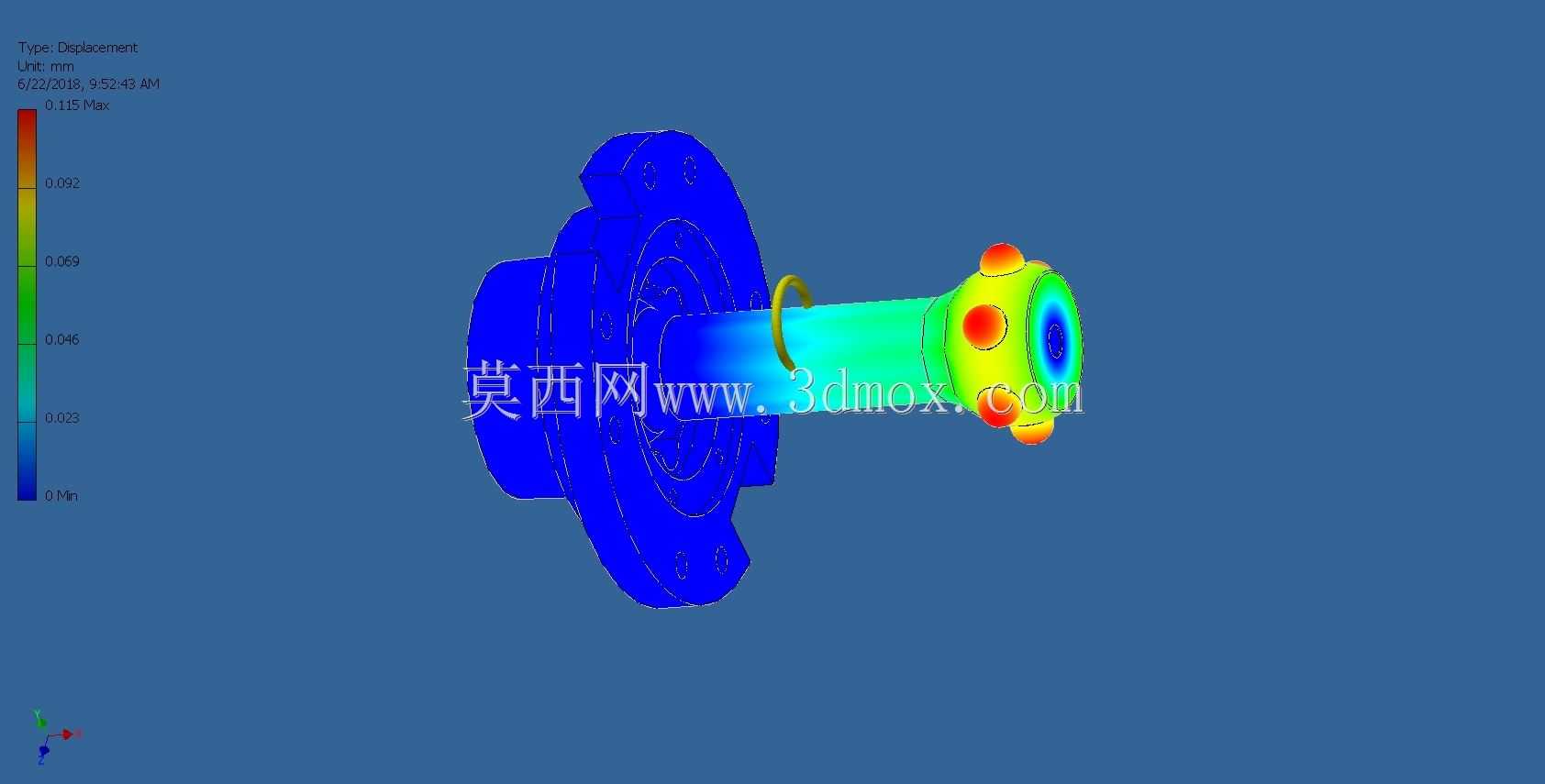

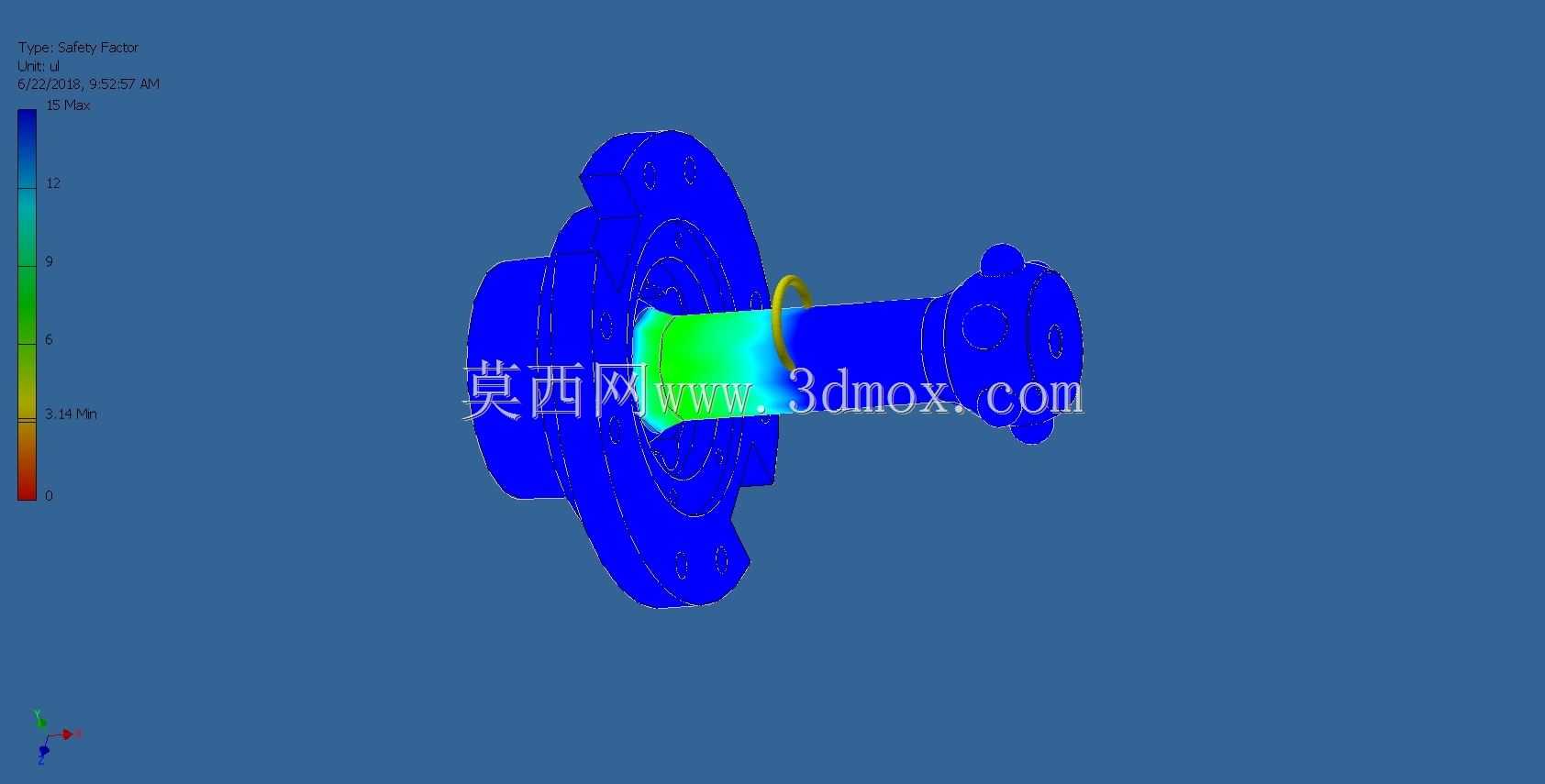

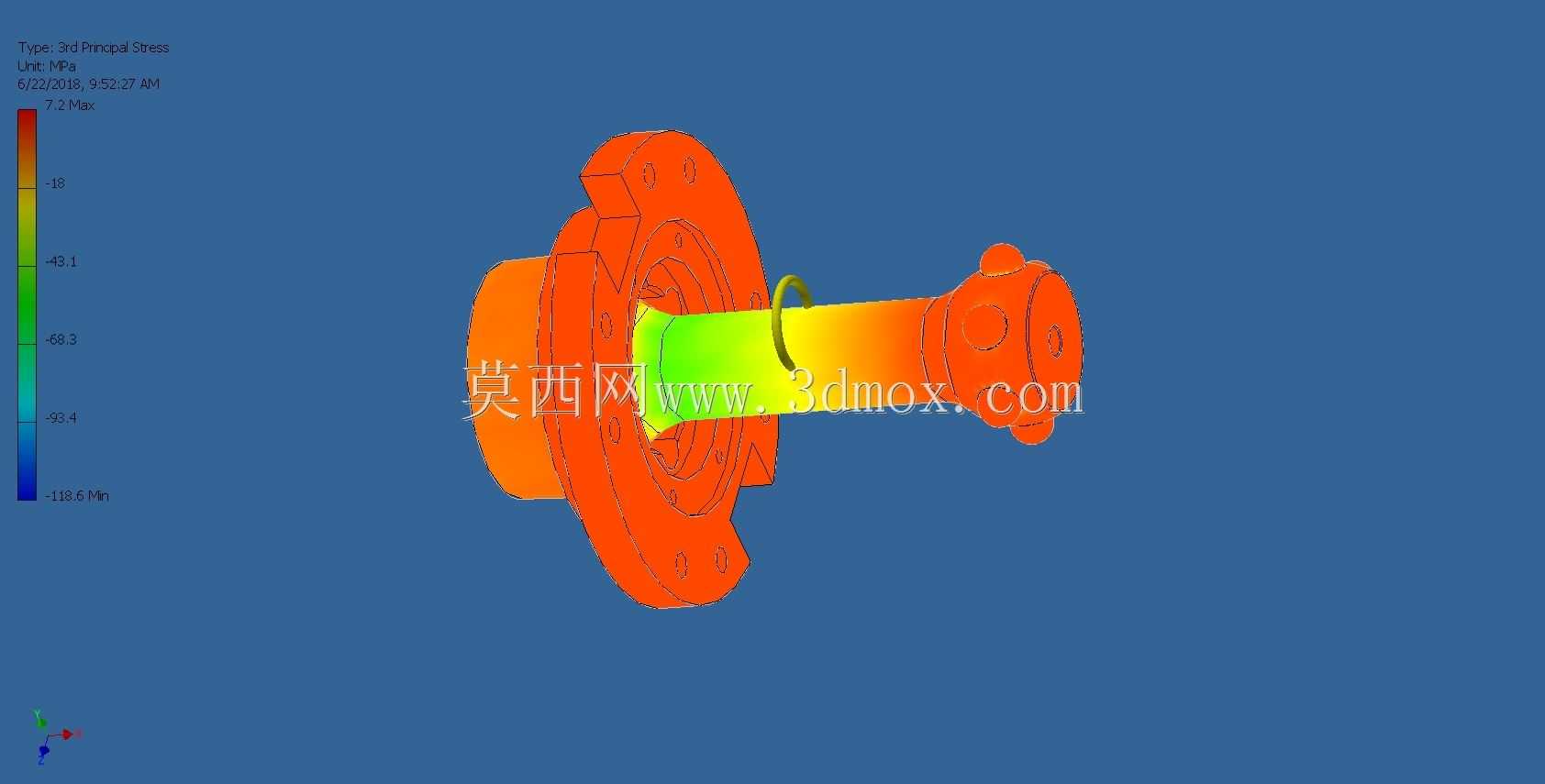

　　球头端的型腔结构是实现等速传动的关键，其内部滚道的曲率中心与万向节的摆动中心完全重合，可保证钢球在滚道内运动时，动力输入与输出端的转速始终保持一致，避免传动过程中产生附加载荷与振动。从安装边界来看，该本体的法兰端外径、杆部长度、球头端最大外径均按照通用传动工位的空间尺寸设计，可适配多数需要变角度传动的安装空间，无需额外对周边构件进行干涉避让修改。在实际工况中，该构件需要承受交变扭矩与冲击载荷，因此结构设计时在法兰与杆部的过渡位置设置了圆弧卸荷槽，可有效降低应力集中系数，避免长期交变载荷下出现疲劳断裂。杆部表面预留有热处理工艺台，可满足表面淬火的工艺装夹需求，保证轴颈位置的表面硬度达到耐磨要求。球头端的连接接口采用标准化的卡簧槽设计，

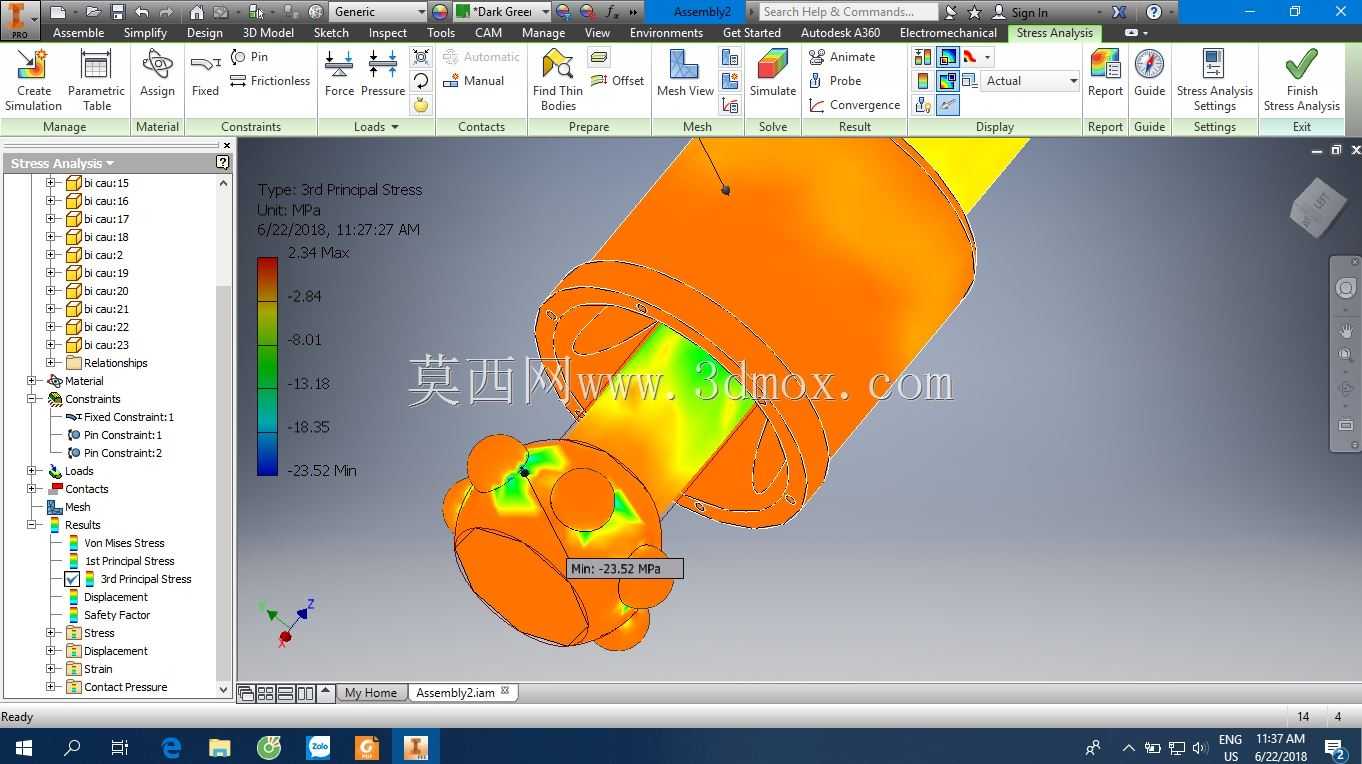

　　可与配套的保持架、钢球组件实现快速装配，装配后各配合面的间隙控制在合理范围内，既不会因间隙过大产生传动冲击，也不会因间隙过小出现转动卡滞。在进行三维建模时，该本体的各特征参数完全遵循机械设计手册中关于万向传动轴的设计规范，所有圆角、倒角、退刀槽的尺寸均符合加工工艺要求，可直接导入CAM模块生成数控加工程序，也可作为传动系统选型时的三维装配参考，帮助设计人员提前验证传动路径的空间干涉情况，缩短设备开发的设计迭代周期。
