法兰连接式三通换向球阀结构设计

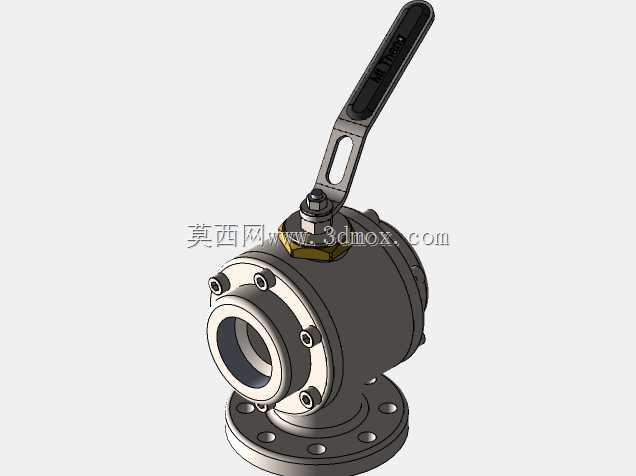

　　这款三通球阀的结构设计，核心围绕多通路流体管路的换向与合流需求展开，在化工流体输送、市政给排水、暖通空调循环、小型工业制程管路中都有广泛的适配场景，区别于普通两通球阀仅能实现通断控制的功能，该结构可完成三条管路间的介质流向切换，无需在管路中额外加装多组两通阀组，能有效简化管路排布，减少管路连接点的泄漏风险。从实际功能特性来看，该阀采用手动杠杆式手柄驱动，手柄上的开孔结构既方便操作人员施力转动，也可在需要锁止的工况下穿入锁具固定阀位，避免无关人员误操作改变管路流向；球体与阀座的密封结构采用常规的软密封适配形式，可满足常规水、低压油品、无强腐蚀性气体介质的截断与换向需求，阀杆部位设置了多级密封结构，防止介质从阀杆转动间隙处外溢。

　　设计过程中优先考虑了安装维护的便捷性，底部采用法兰连接结构，法兰盘上的螺栓孔均匀排布，可直接与同通径的管路法兰配对安装，安装时无需调整管路角度，只要对齐法兰密封面、穿入对应规格的螺栓均匀预紧即可完成固定；阀体侧面的两个法兰接口呈90度垂直排布，可适配L型流道的换向需求，能够实现两条垂直管路间的介质切换，或是将单路输入介质分流至两个不同输出支路。从安装边界尺寸来看，该阀的法兰盘外径、螺栓孔中心距均匹配常规同通径法兰的标准尺寸，手柄转动的最大外伸长度控制在合理范围内，安装时无需在阀侧预留过大的操作空间，日常操作时只需将手柄转动90度即可完成流道切换，手柄的指向与球体流道方向保持一致，操作人员可直观判断当前阀位的连通状态，

　　无需额外加装阀位指示装置。阀体的外部结构做了圆弧过渡处理，既减少了铸造过程中的应力集中问题，也能避免安装使用过程中尖锐棱角磕碰操作人员，阀体上的连接螺栓采用内六角形式，外露部分高度较低，不会在管路密集的安装场景中与周边构件发生干涉。
