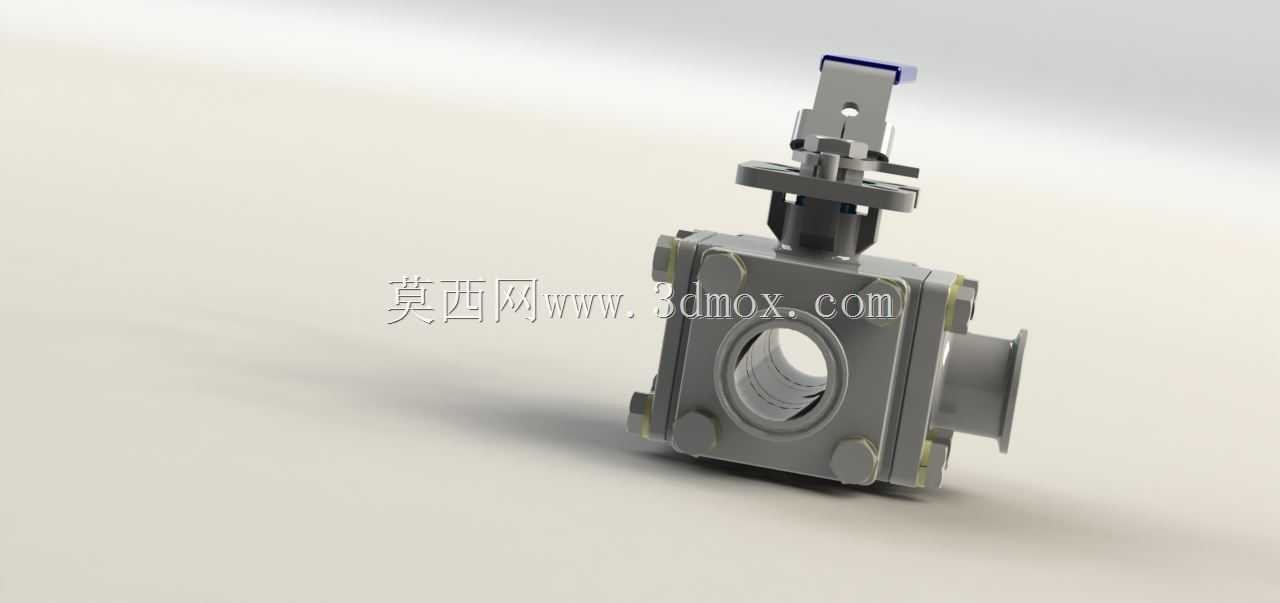

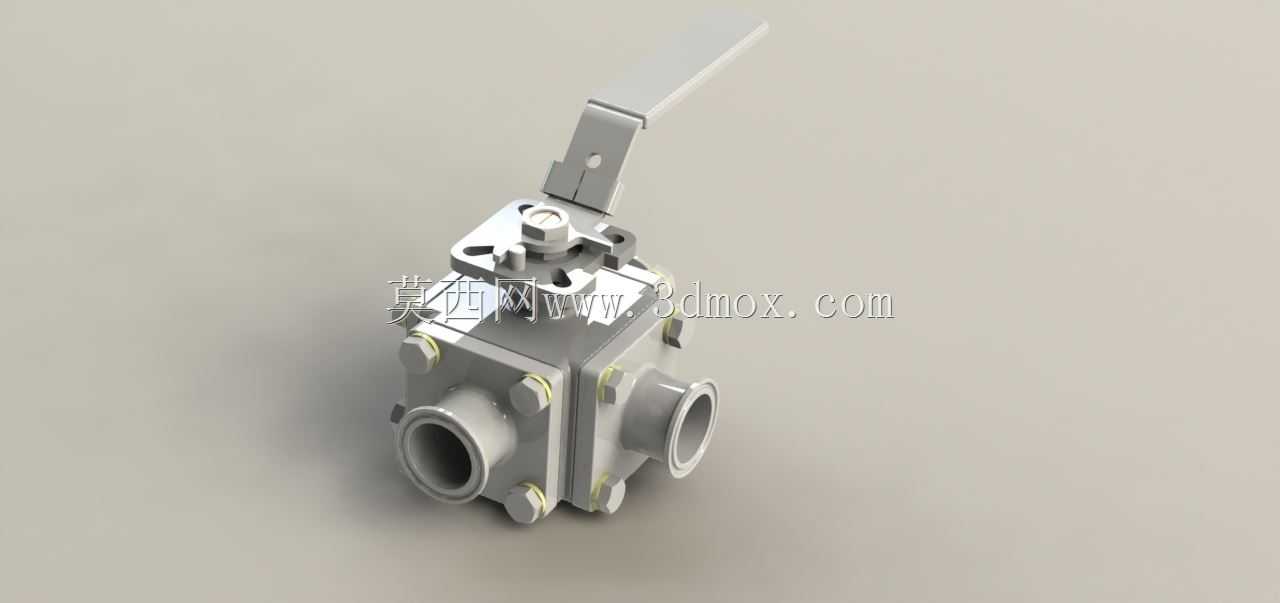

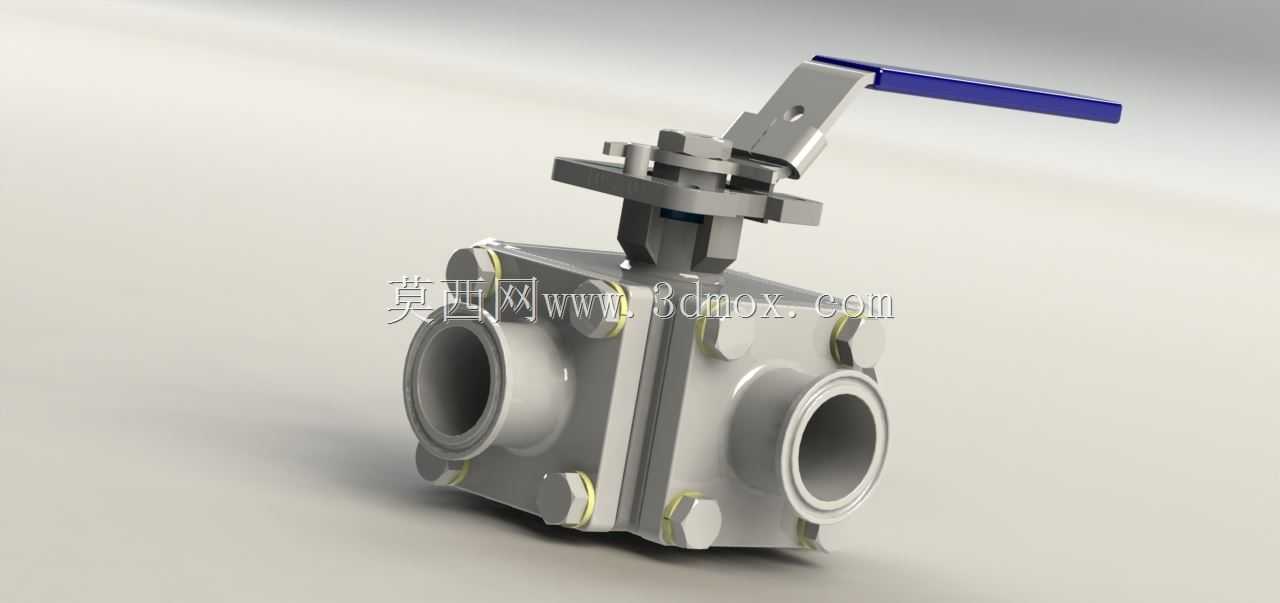

卫生级多通路快装球阀三维结构设计

　　这款多路卫生球阀的三维结构，完全围绕食品加工、生物医药、洁净流体输送场景的实际工况做的细节落地，建模时优先考虑了洁净工况下的无滞留、易清洁要求，没有照搬通用工业球阀的结构逻辑。做结构设计时首先明确了核心使用场景：在乳品、饮品、制药纯化水的管路系统中，经常需要单阀实现多管路的介质流向切换，替代多个单阀串联的复杂管路布局，减少管路焊点和卫生死角，同时降低管路压降，这也是这类多路卫生阀替代传统单阀组的核心价值。

　　从功能特性来看，这款阀采用三通式的通路布局，通过带通孔的球体旋转实现不同通路的连通与截断，手柄带定位限位结构，旋转90度即可完成工位切换，操作时的到位反馈清晰，避免工位切换不到位导致的介质串流。密封结构采用卫生级的全包覆密封设计，密封件完全包裹球体与阀腔的接触区域，阀体内腔做了圆弧过渡处理，没有直角死角，介质流经时不会出现残留积料，完全满足CIP原位清洗、SIP灭菌的工况要求，不会出现清洗盲区导致的物料变质、菌群超标问题。

　　设计过程中对安装边界做了充分考量，阀体的三个接口均采用卫生级快装卡盘结构，建模时预留了标准卡箍的安装操作空间，相邻接口的间距符合行业通用的管路布局规范，不会出现卡箍安装时互相干涉的问题。手柄的操作高度和旋转半径也做了校核，安装在密集管路上时，手柄旋转全程不会和相邻管路、支架发生碰撞，操作力矩控制在单人徒手即可操作的范围内，不需要额外加装辅助加力杆。阀体的连接螺栓全部采用内六角沉头设计，螺栓头部完全沉入阀体的凸台内，外表面没有突出的棱角和积灰缝隙，日常外部清洁时可以直接擦拭，没有清洁死角。

　　建模时对球体的流通孔做了等径设计，和外接管路的通径完全一致，介质流经时不会出现通径突变导致的湍流、压降问题，也避免了变径位置的物料滞留。阀杆的密封采用多层卫生级密封圈结构，带防吹出设计，即使阀腔出现异常压力波动，阀杆也不会被介质压力顶出造成泄漏，同时阀杆和手柄的连接采用扁方定位，装配时不需要额外做位置校准，装配效率更高。整个阀体的外部轮廓做了圆弧倒角处理，没有尖锐的棱边，符合洁净车间的设备安全要求，不会划伤操作人员，也不容易积尘。
