系统出口管线用方形双向通风调节阀门

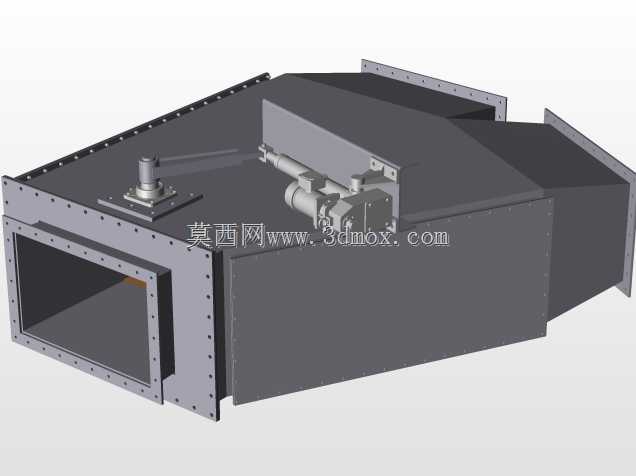

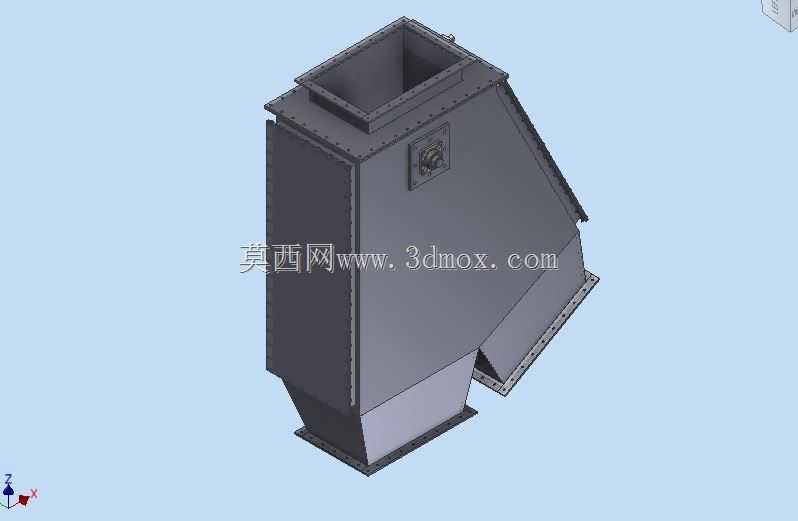

　　这款双向阀主要应用在工业通风除尘、废气输送、工艺风路系统的出口管线位置，承担双向气流的通断、流向切换与开度调节功能，区别于常规单向截断阀，它可适配正反两个方向的气流工况，在需要风路换向、备用管线切换、系统反吹清灰的场景中能替代两个独立单向阀加旁通管路的布置方案，大幅缩减管线安装空间与连接密封点数量。从结构设计来看，阀体采用方形法兰对接结构，进出口端均预制带螺栓孔的连接法兰，可直接与同截面的方形风管、设备出口方箱直接拼接，无需额外做方圆变径过渡，法兰面的螺栓孔沿法兰边等距排布，适配常规通风管线的通用安装孔距，安装时只需在对接面垫入密封胶垫后穿入螺栓紧固即可，安装边界与同截面方形风管完全匹配，不需要额外预留侧向操作的超大空间。

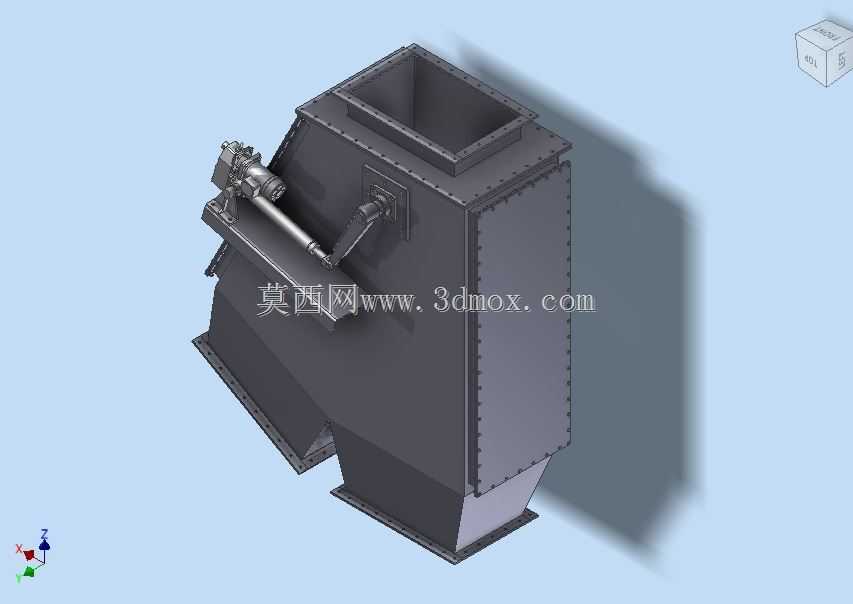

　　阀体上部集成了驱动执行机构，包含手动操作端与气动/电动驱动安装位，既可以在调试、检修阶段通过手动端完成阀板开度调整，也可配套自动化驱动元件接入系统PLC控制回路，实现远程开度调节与流向切换，执行机构的安装座采用一体化铸造结构，与阀体上盖板刚性连接，避免驱动过程中出现机构晃动导致的阀板卡涩。阀板采用框架式加强结构，在大截面风道工况下不会因两侧压差产生明显形变，密封面沿阀板周边设置弹性密封层，在全关位置可实现两侧风路的有效隔断，减少漏风率。设计过程中优先考虑了风道系统的阻力特性，阀体内腔做了流线型过渡处理，当阀板处于全开位置时，不会在阀腔内形成明显的涡流区，降低风路系统的压损，减少前端风机的能耗损失。在日常运维层面，阀体上盖板预留了检修口，不需要将整个阀门从管线拆下，即可完成内部密封件更换、阀板转轴润滑等常规维护操作，适配工业现场长期连续运行的维护需求。
