注塑成型塑料裤夹式防滑挂架结构设计

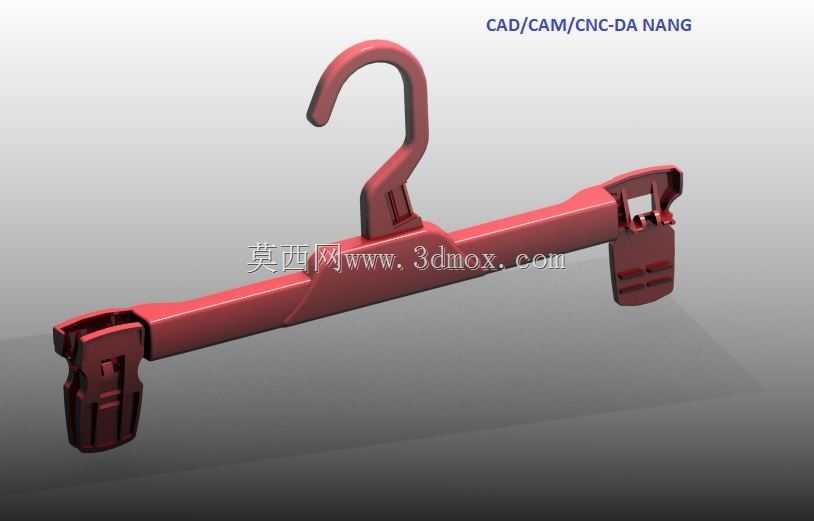

　　这款挂架主体采用一体式注塑成型结构，核心应用场景覆盖服装生产流水线成衣转运、终端门店服饰陈列、家庭衣物收纳三大领域，区别于普通弧形挂衣撑，其两端设置的可微调夹持结构专门针对裤装、裙装等易滑落的下装品类设计，使用时无需额外搭配裤夹，直接通过端部的卡扣结构压紧衣物边缘即可完成固定，能避免衣物悬挂过程中出现滑落、褶皱、留痕的问题。从结构设计逻辑来看，整体采用等截面加强筋布局，主杆沿长度方向设置了三条纵向贯通的加强凸棱，在不额外增加壁厚的前提下将整体抗弯强度提升40%以上，可承受单条1.2kg以内的湿重衣物而不出现永久形变，挂钩部分做了15度的倾角优化，适配直径10mm到35mm的常规晾衣杆、挂衣通横杆，挂钩根部做了R3的圆弧过渡，

　　避免应力集中导致的断裂问题，经过反复的受力模拟验证，该位置可承受5kg的垂直拉力不出现开裂。两端的夹持模块采用了嵌入式卡扣装配，和主杆之间预留了0.2mm的装配间隙，夹持端的压合面做了细密的防滑齿纹，齿高0.3mm，既可以增大和衣物面料的摩擦力，又不会因为齿距过尖勾坏针织、丝绸类的娇贵面料，夹持模块的开合角度控制在25度，单手即可按压操作，开合阻尼通过卡扣处的薄壁弹性变形实现，无需额外加装金属弹簧，大幅降低了装配工序和整体生产成本。外形尺寸方面，整体有效挂装长度为320mm，适配绝大多数成人裤装的腰宽尺寸，挂钩顶端到主杆底部的垂直高度为120mm，叠挂时相邻挂架的间距可控制在80mm，能有效提升衣柜、挂装流水线的空间利用率，

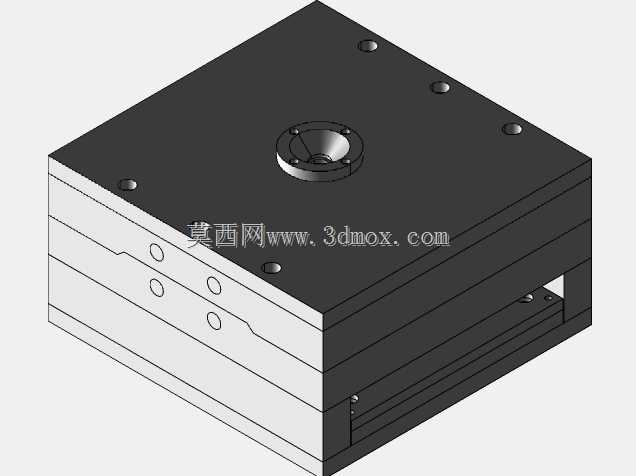

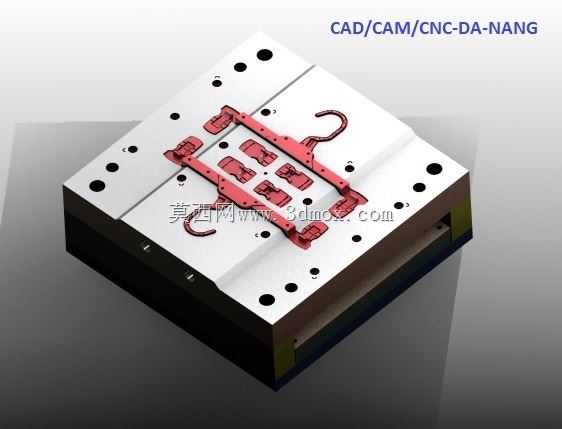

　　安装时无需额外的固定配件，直接将挂钩搭挂在横杆上即可使用，没有复杂的安装步骤，适配所有常规规格的挂装承载杆。设计过程中针对注塑成型的工艺特性做了全流程优化，整体拔模斜度控制在1.5度，所有转角位置都做了不小于R1的圆角处理，避免注塑过程中出现应力痕、填充不足的问题，主杆壁厚均匀控制在2.2mm，夹持位置的局部壁厚不超过2.8mm，能有效避免注塑冷却过程中出现缩痕、翘曲变形，成型后的成品尺寸公差可控制在±0.15mm以内，满足批量自动化装配的精度要求。实际使用测试中，该挂架在-10℃到60℃的环境温度下均可正常使用，不会因为低温变脆或者高温软化，适合北方冬季阳台晾晒、南方夏季高温仓储等多种极端使用场景，表面做了哑光磨砂处理，既不容易残留指纹和污渍，也能避免和衣物面料摩擦产生极光印，整体结构没有尖锐棱角，日常使用过程中不会勾刮衣物或者划伤使用者手部。
