单缸摆动式蒸汽机结构设计展示

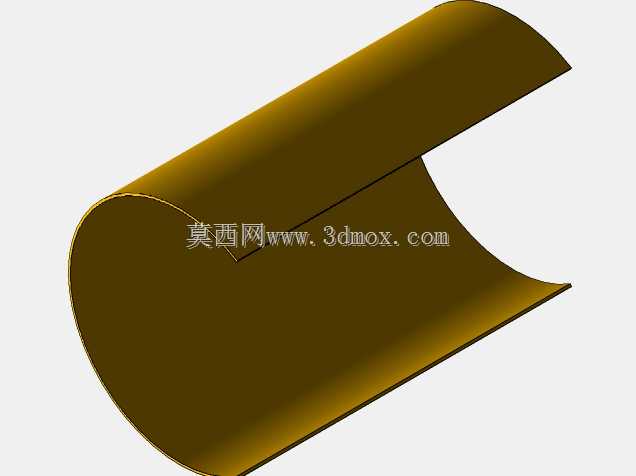

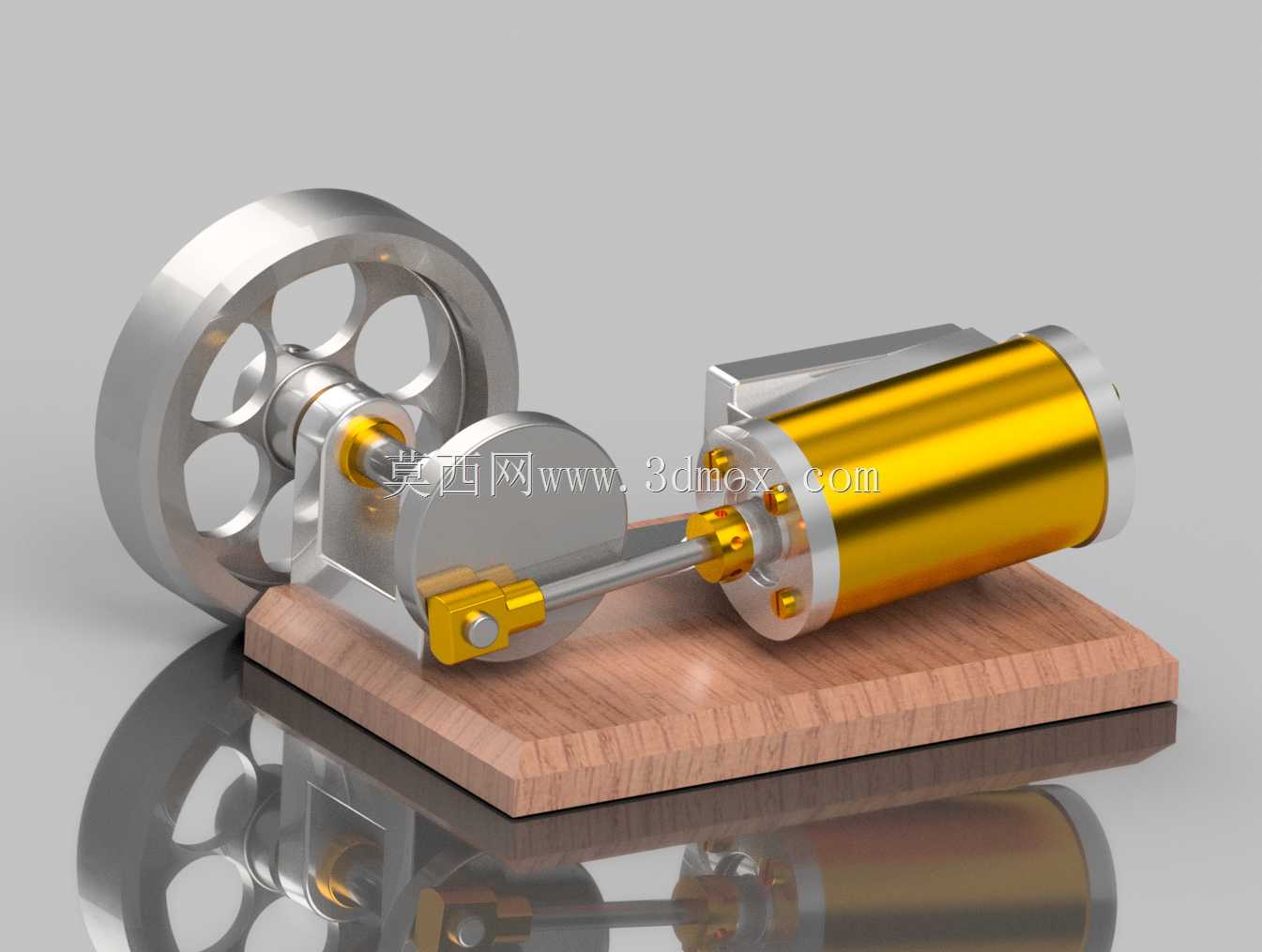

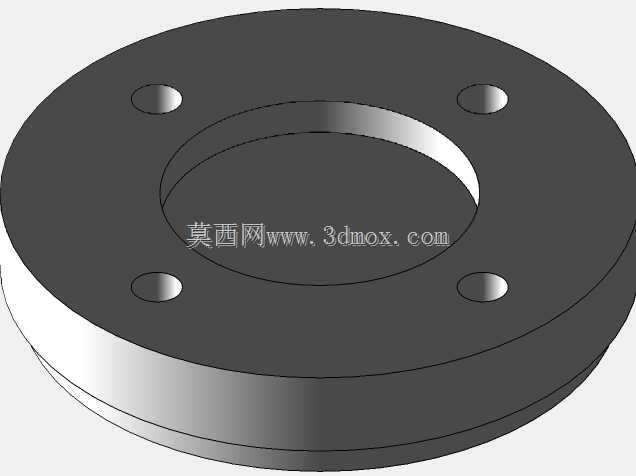

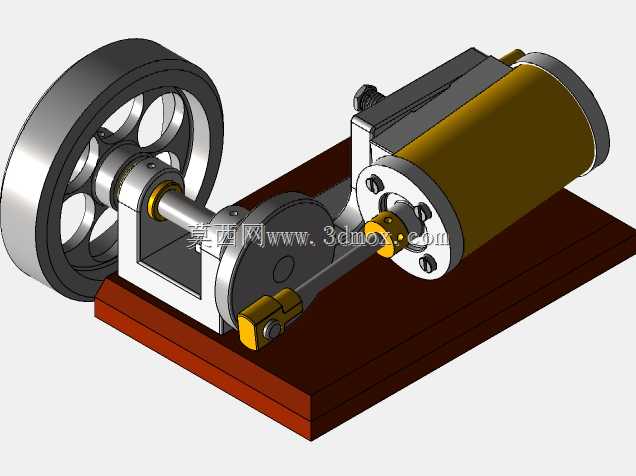

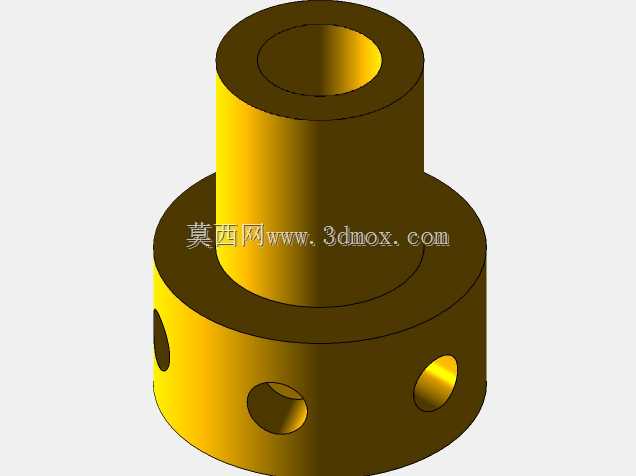

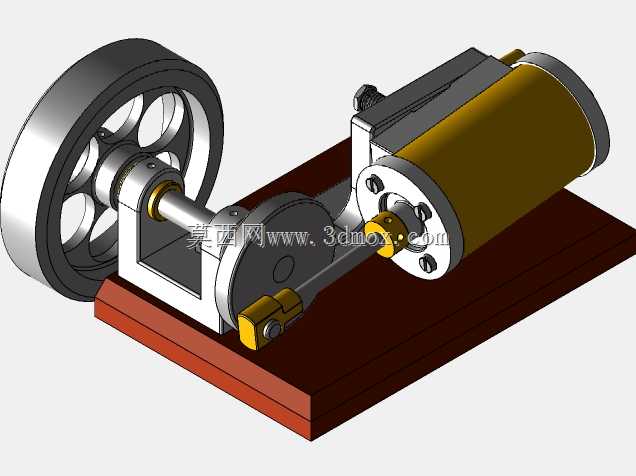

　　这款单缸摆动式蒸汽机的结构设计，核心围绕小功率动力输出场景的教学演示、原理验证需求展开，区别于传统固定式配气结构的蒸汽机，摆动缸体的设计直接省去了复杂的滑阀配气机构，缸体在绕支点小幅摆动的过程中，就能同步完成进排气口的切换配气，大幅压缩了整机的零件数量，降低了装配调试的难度，很适合作为机械原理教学的演示样机，也可适配小型科普展项、桌面动力模型的动力输出需求。从结构布局来看，整机采用卧式安装逻辑，带飞轮的曲柄组件布置在整机左侧，金色缸体组件布置在右侧，两者通过活塞杆完成动力传递，底部设置一体化木质安装基座，所有运动部件的安装基准都集成在基座的加工平面上，安装时只需保证基座平面的水平度，就能避免曲柄连杆机构运行时出现卡滞问题。

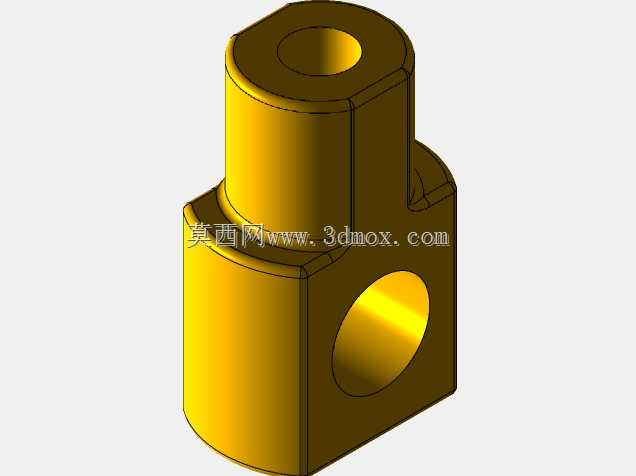

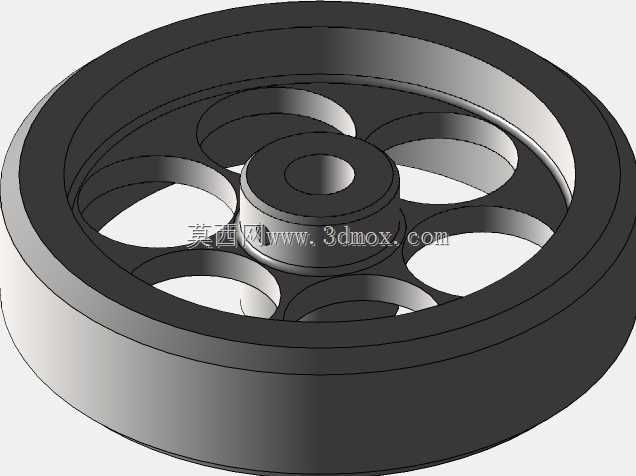

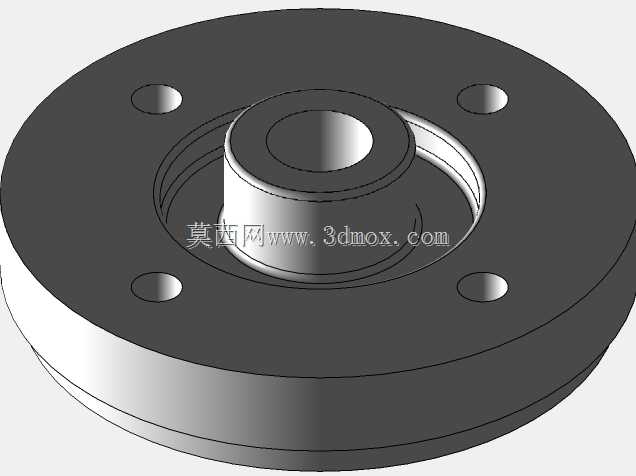

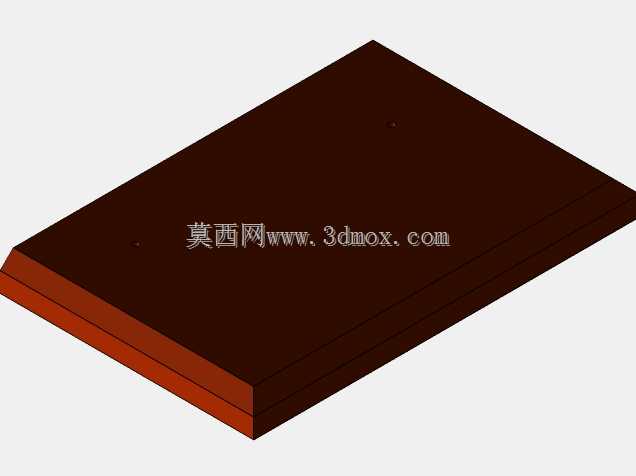

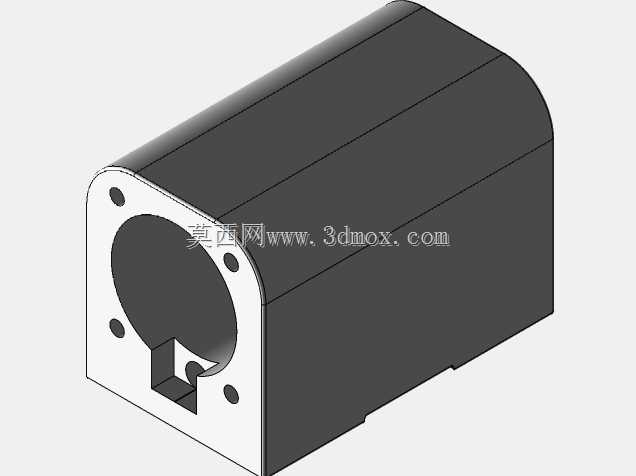

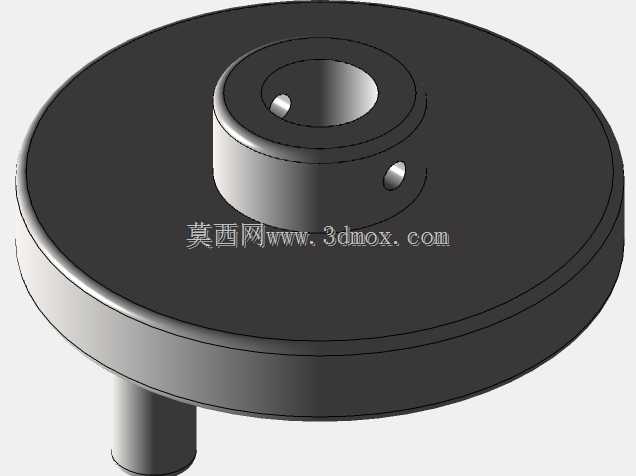

　　飞轮采用辐条式镂空结构，在保证足够转动惯量的前提下尽可能降低自重，轮缘做了加厚处理，能够储存足够的动能，让缸体活塞在非做功冲程也能维持稳定转速，避免出现运转卡顿的问题。缸体与安装座的铰接点设置在缸体靠近输出端的下侧，摆动行程刚好匹配活塞的往复运动距离，缸体摆动时，缸体上的进排气孔会与基座上的固定气道依次对齐，完成进气、膨胀做功、排气的完整循环，不需要额外设置配气凸轮或者滑阀组件，结构非常简洁。活塞杆两端分别与活塞、曲柄销做铰接连接，铰接处预留了足够的摆动间隙，避免缸体摆动时出现运动干涉。从安装边界来看，整机的横向尺寸主要由飞轮直径和缸体长度决定，纵向尺寸不超过飞轮的径向宽度，安装时需要在基座下方预留至少10毫米的通风间隙，

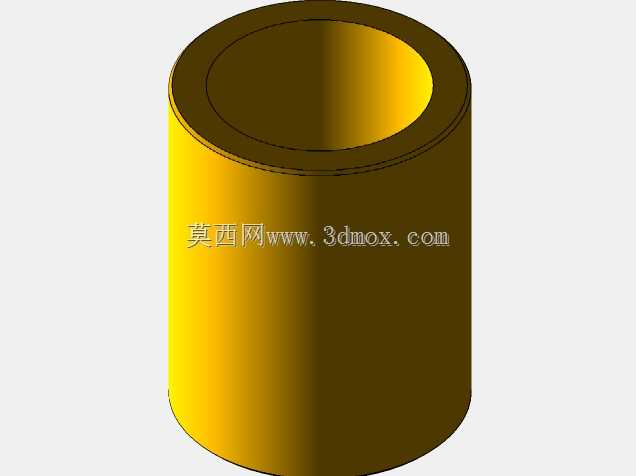

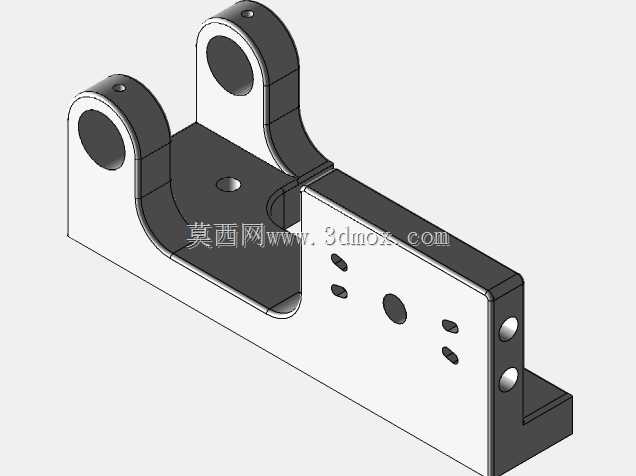

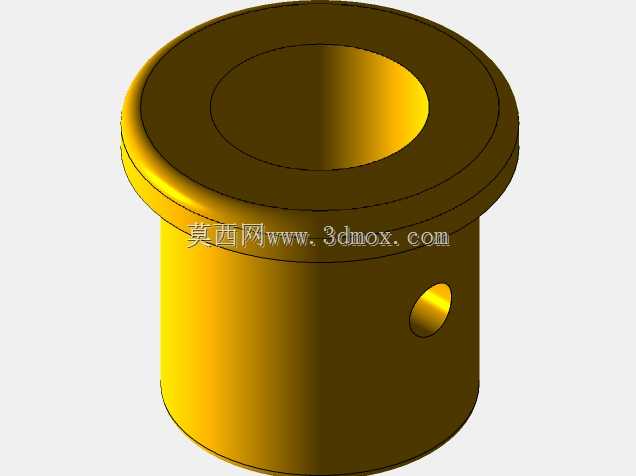

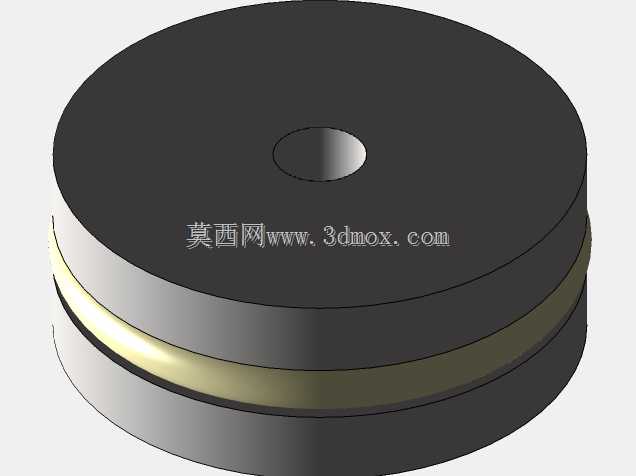

　　避免缸体散热受阻，同时要保证曲柄转动范围内没有其他部件干涉，飞轮外侧不需要额外加装防护罩，因为整机转速偏低，运行时的安全冗余足够。设计过程中特意将所有运动副的摩擦面都做了等耐磨余量预留，长期运行磨损后只需要更换铰接处的轴套就能恢复装配精度，不需要更换核心结构件。缸体的内壁做了镜面抛光处理，降低活塞往复运动的摩擦阻力，活塞环采用弹性密封结构，能够在缸体小幅摆动的过程中始终保持密封性能，不会出现蒸汽泄漏导致动力损失的问题。这类摆动缸蒸汽机的实际用途并不局限于教学演示，经过密封性能和承压能力升级后，也可以作为小型蒸汽动力装置的动力核心，适配小型船舶模型、固定式科普动力展项等场景，结构简单可靠，维护难度远低于传统带复杂配气机构的蒸汽机。
