铣床尾座支撑定位组件结构设计

项目分类:机床 发布时间:2022-06-28 ID:674238
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计
  • 铣床尾座支撑定位组件结构设计

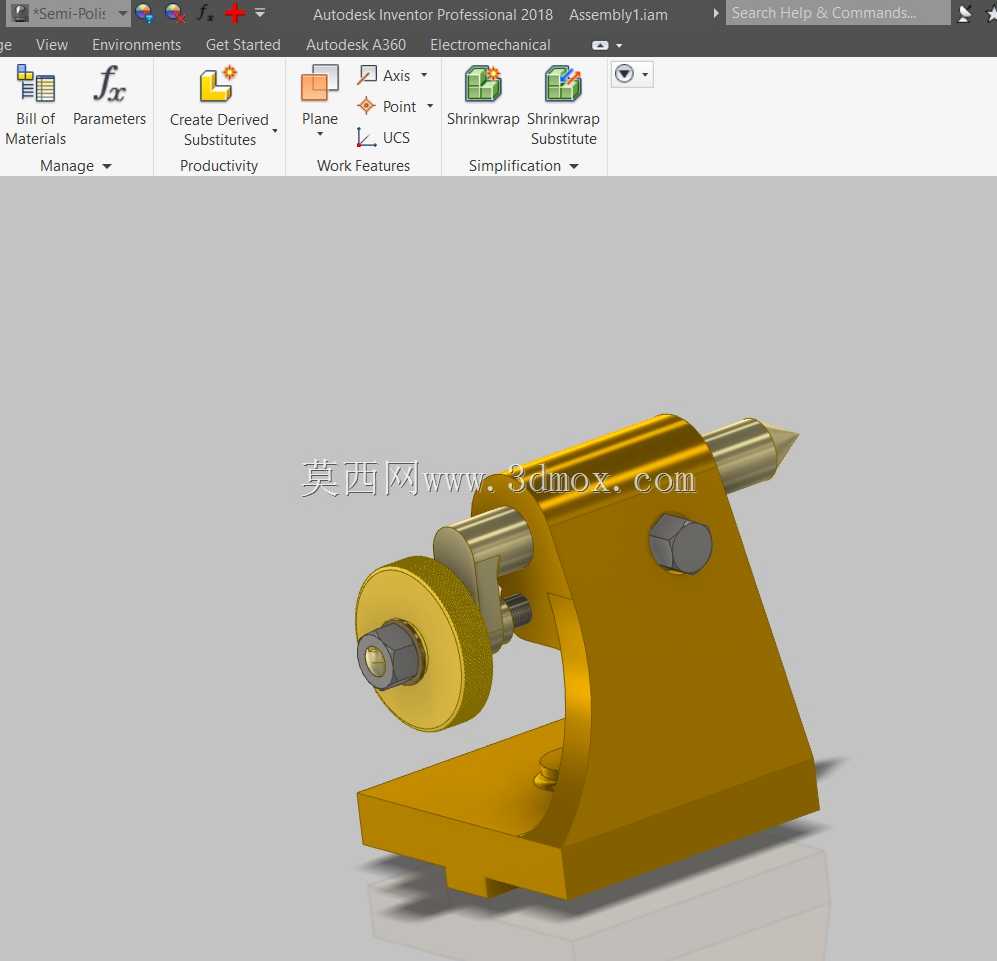

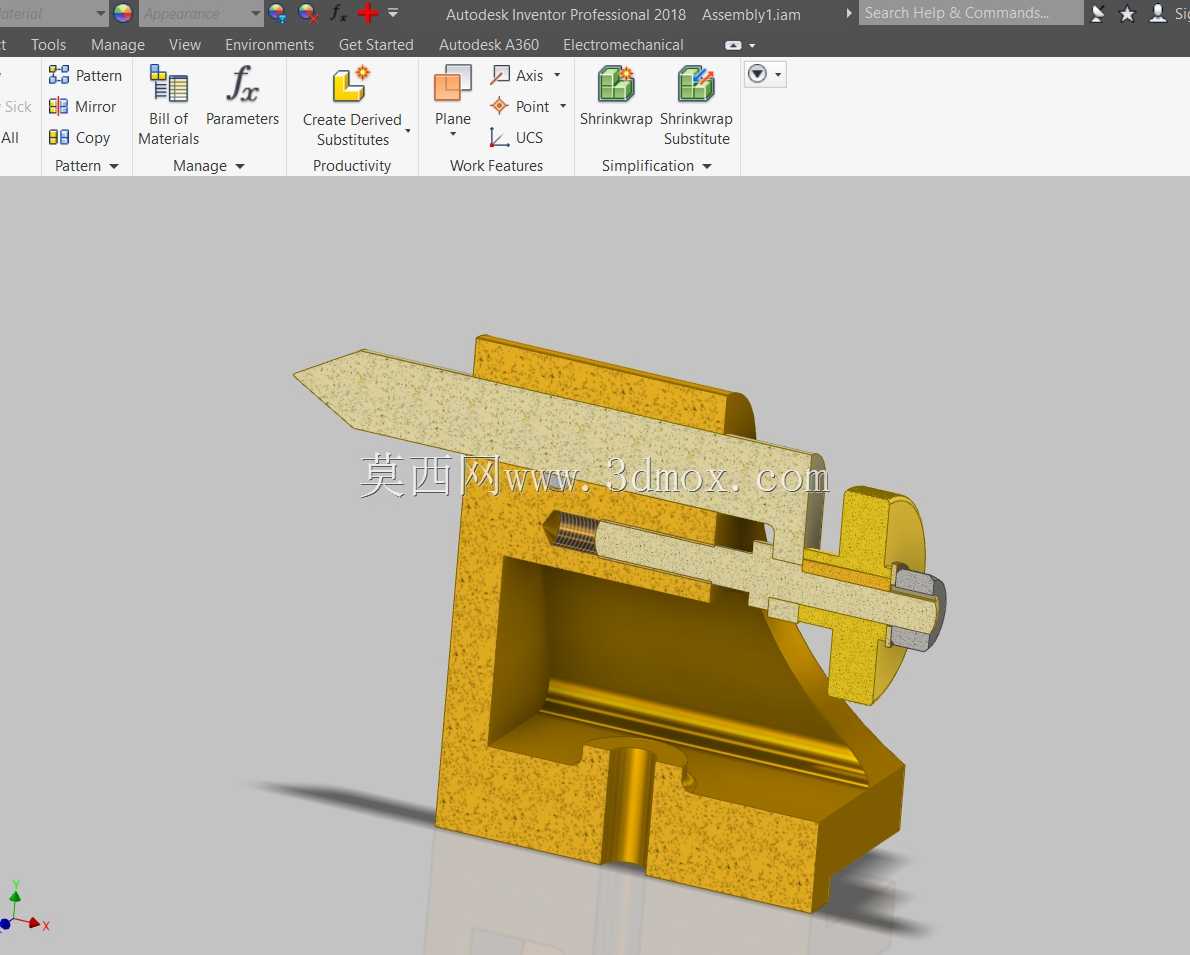

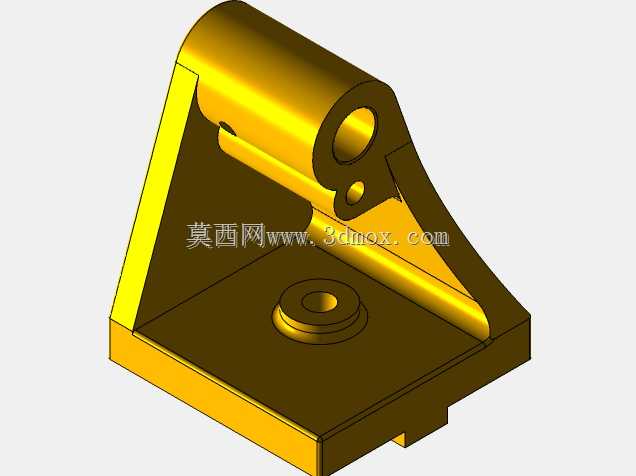

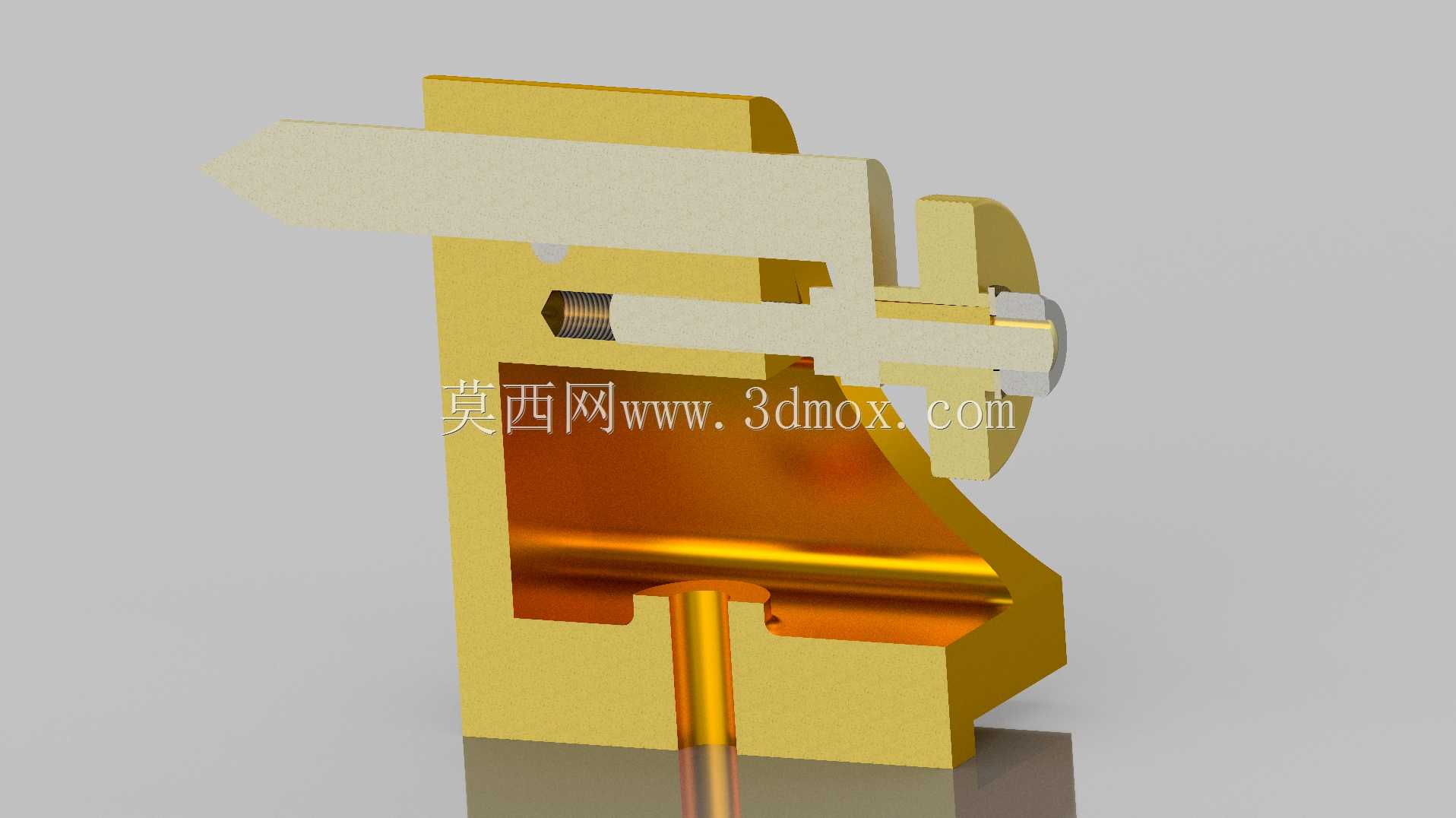

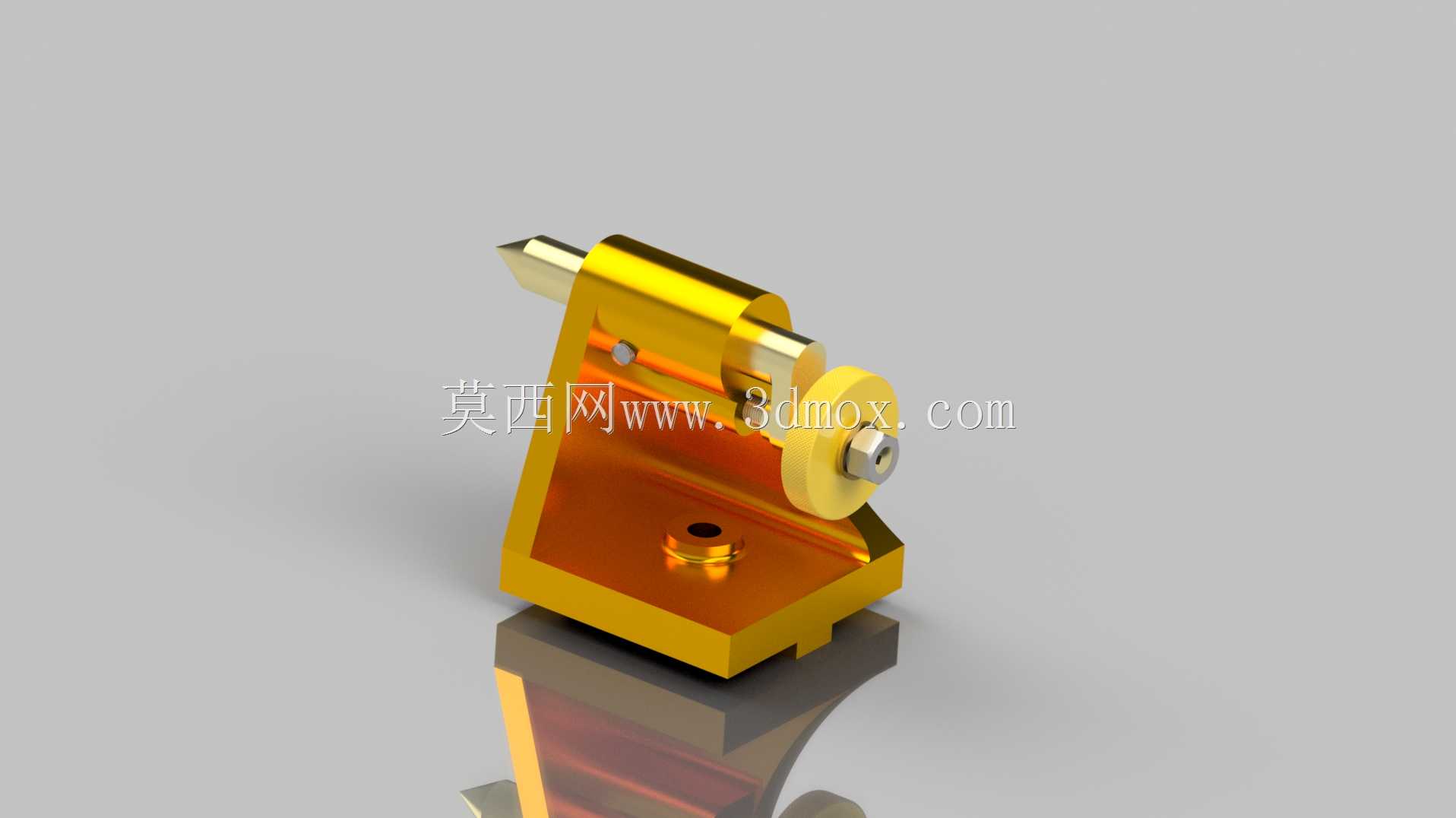

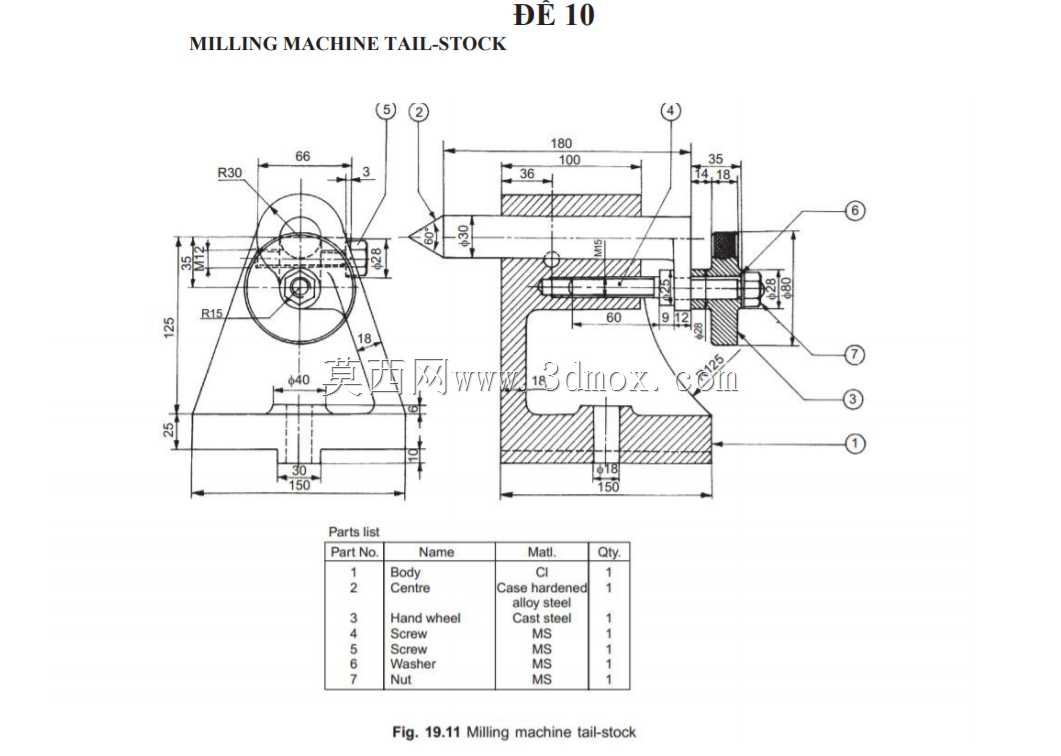

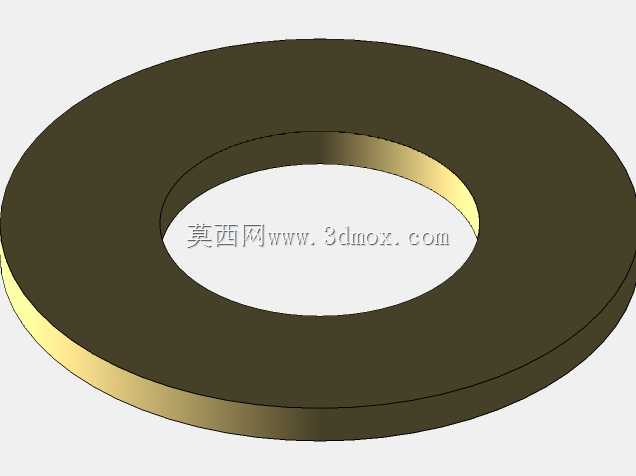

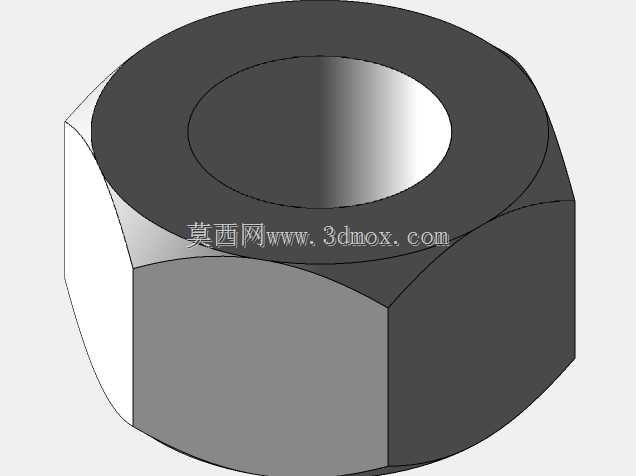

  在常规铣床的轴类、套类零件加工工序中,尾座是承担工件径向支撑、轴向顶紧定位的核心配套部件,直接影响长杆类工件加工时的刚性表现,避免工件因悬臂过长在铣削力作用下出现振刀、让刀问题,保障加工尺寸精度与表面粗糙度达标。这款尾座组件采用L型一体式基座设计,基座底部设置定位凸台与安装孔位,可直接匹配铣床工作台的标准T型槽安装间距,安装时通过T型螺栓锁紧即可完成固定,基座底面的平面度公差控制在0.02mm以内,保证安装后与工作台面的贴合度,避免装夹后出现位置偏移。组件的顶紧轴采用滑动导向结构,轴端配置标准莫氏锥孔,可适配不同规格的顶尖、钻夹头等工装附件,顶紧轴的侧面设置锁紧机构,调整到合适顶紧行程后可快速锁止,防止加工过程中顶紧轴出现轴向窜动。

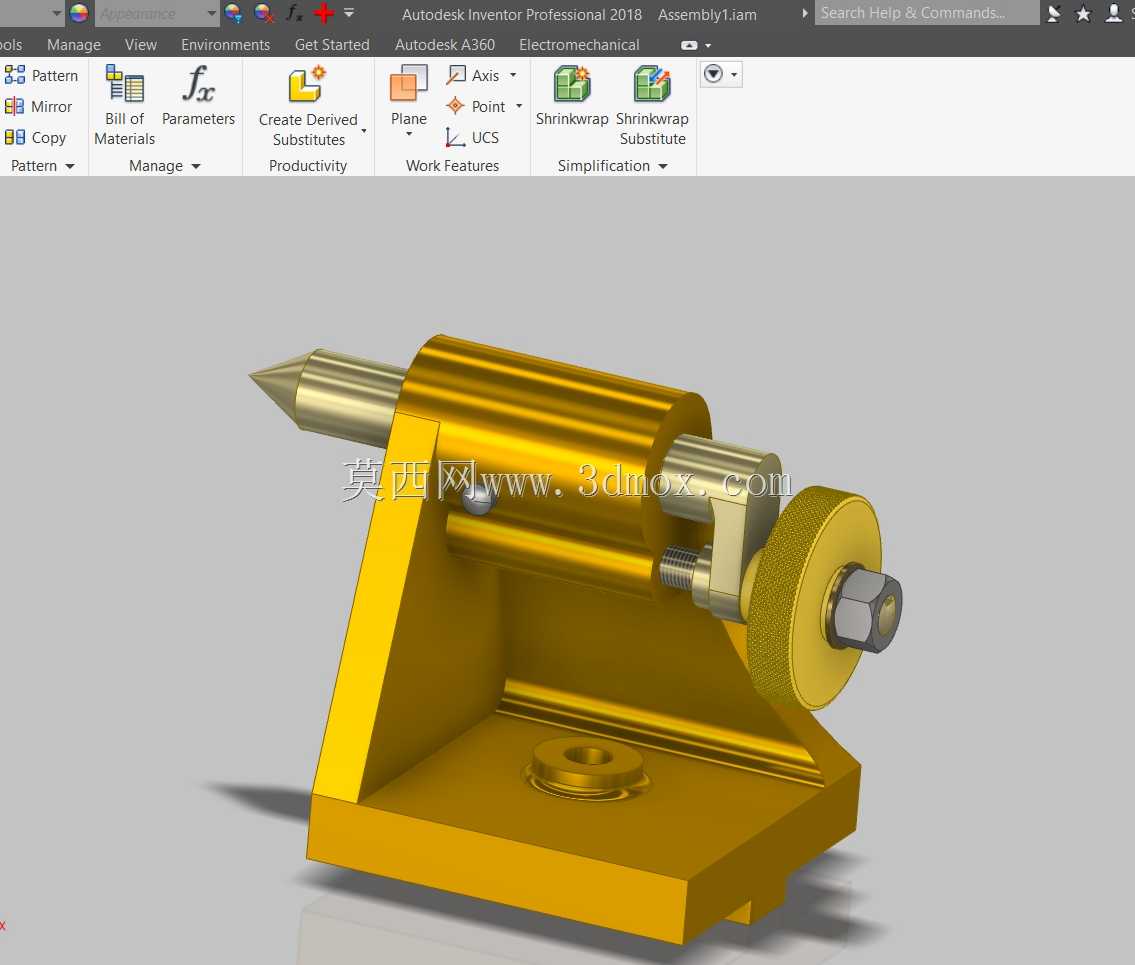

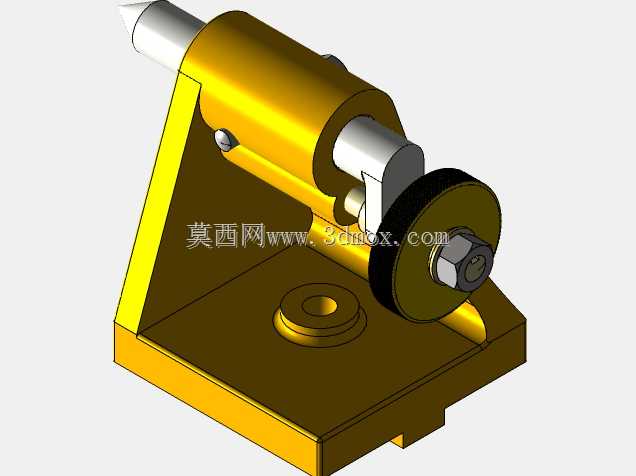

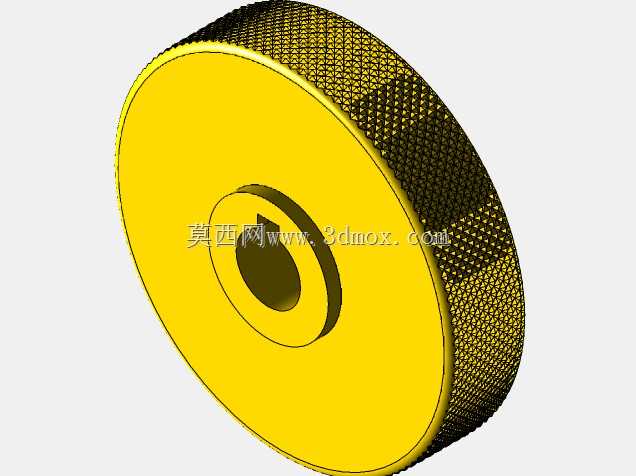

  尾座的调节手轮采用偏心锁紧结构,转动手轮即可带动顶紧轴完成轴向进给,手轮表面做滚花处理,操作时摩擦力充足,无需额外辅助工具即可完成顶紧力调节。设计过程中优先考虑了部件的受力合理性,基座的承力部位做了加厚处理,顶紧轴的导向段长度与直径比值控制在3:1,保证导向过程中不会出现卡滞、偏斜问题,所有活动配合面均预留了合理的间隙公差,可适配常规工况下的润滑维护需求。组件的整体外形紧凑,安装后不会占用过多工作台行程空间,侧面的锁紧扳手位置符合人工操作的人机工程学要求,操作人员站在铣床常规操作位即可完成尾座的位置调整、顶紧、锁止全流程操作,无需额外俯身或挪动位置。在实际加工场景中,该尾座可配合分度头完成长轴类零件的键槽铣削、平面铣削、

  等分槽加工等工序,也可单独作为小型工件的定位支撑使用,顶紧力可通过手轮进给量灵活控制,针对薄壁类工件加工时可调整到合适的顶紧力度,避免工件被顶变形。基座侧面设置的定位基准面可直接作为工件找正的参考,安装时可通过百分表打表快速校准尾座中心与主轴中心的同轴度,校准效率相比分体式尾座提升40%以上,日常维护时仅需定期向导向孔内注入润滑脂即可保证活动部件的顺畅运行,整体结构无易损复杂零件,长期使用的维护成本极低。
