嘉实多机油瓶曲面造型结构设计

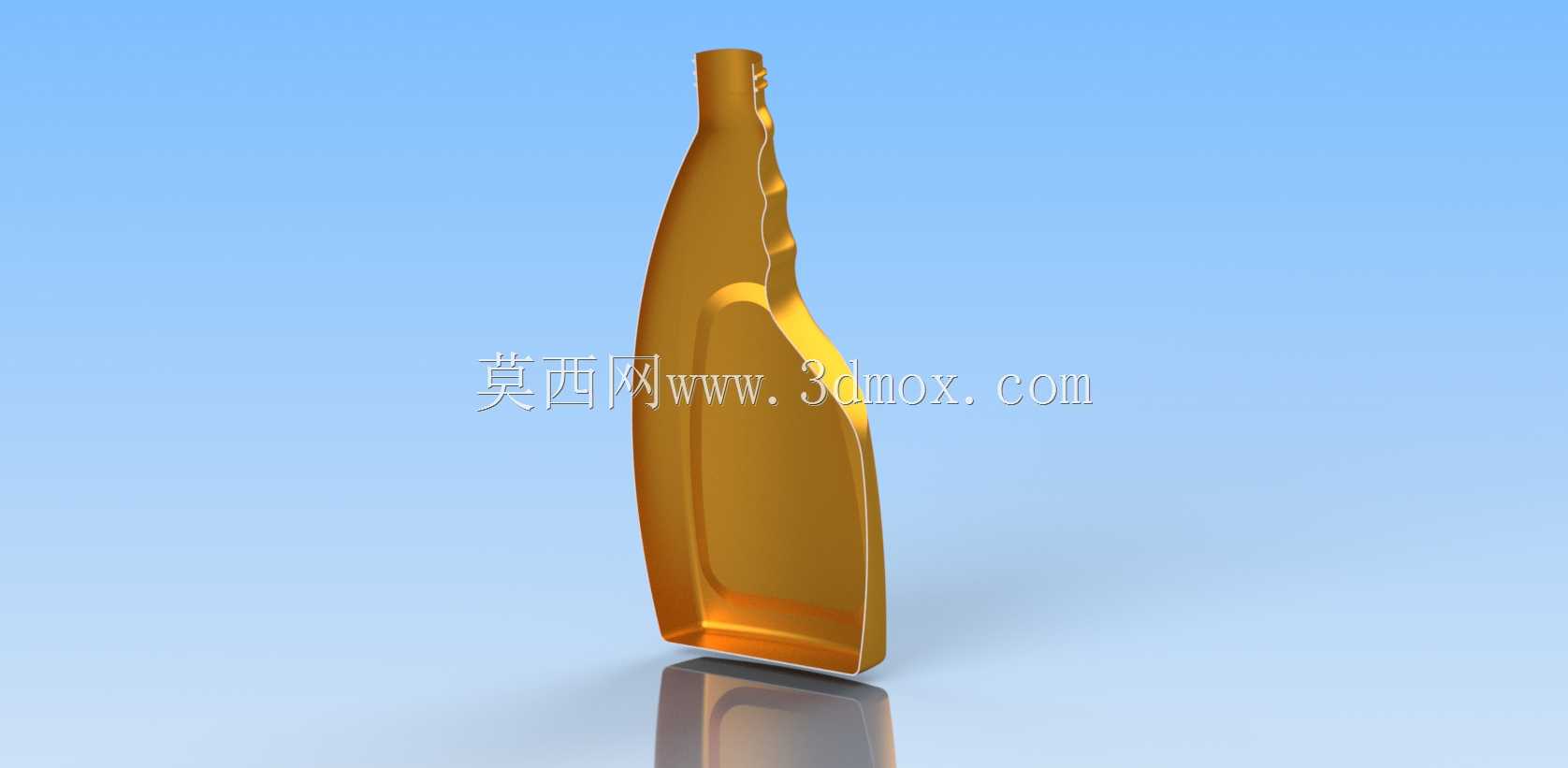

　　这款润滑油包装瓶的曲面造型设计，核心围绕车用养护品的终端使用场景展开，日常汽修门店、车主自行加注机油的场景中，包装瓶的握持手感、倾倒流速控制、残液残留量都是结构设计阶段需要反复验证的核心指标。设计初期先确定瓶身的基础容量边界，主流4L装润滑油瓶的整体高度控制在260mm左右，瓶身最大宽度控制在120mm，厚度方向控制在80mm，这个尺寸边界既符合成人单手握持的发力范围，也能适配市面上主流货架的层板间距，同时满足物流运输环节的堆码强度要求，避免堆叠运输过程中出现瓶身变形渗漏的问题。瓶身的曲面过渡没有采用简单的直壁加圆角的常规处理方式，而是通过多组曲率连续的G2曲面拼接实现，握持区域做了内凹的弧面处理，贴合手掌虎口与四指的自然弯曲形态，

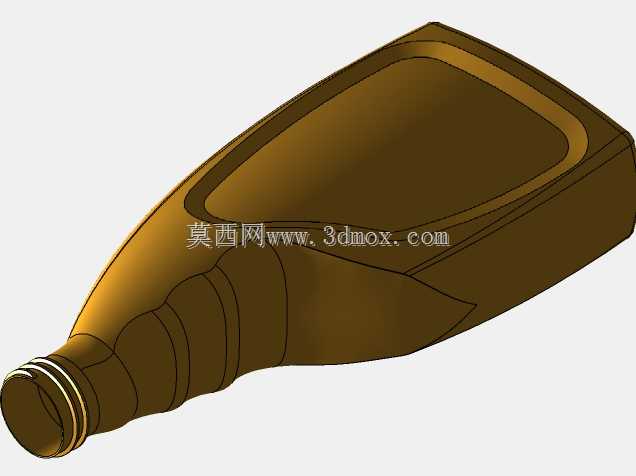

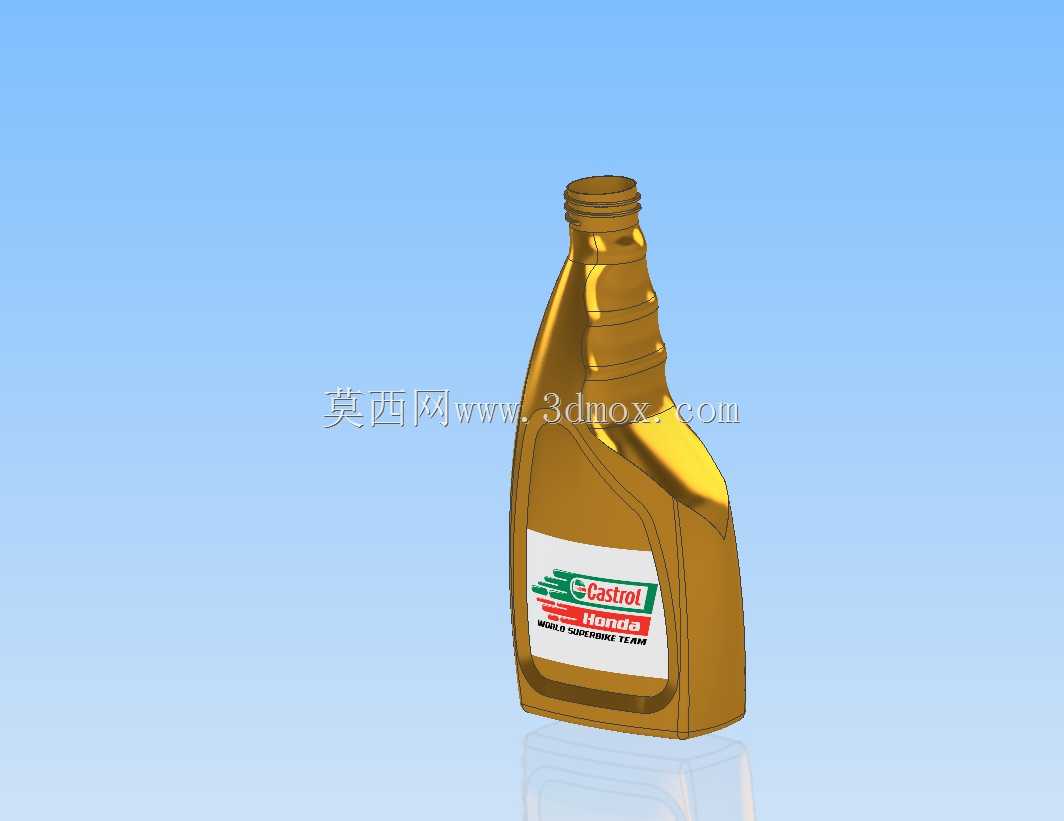

　　加注机油时手腕不需要过度翻转就能控制倾倒角度，大幅降低长时间持握的疲劳感。瓶口位置做了三级阶梯式的收口结构，最外侧的螺纹段适配标准的防盗瓶盖，中间的密封段预留了铝箔垫片的安装位置，最内侧的导流颈做了15度的倾斜角度，倾倒时机油会顺着导流壁平稳流出，不会出现沿瓶身外壁流淌的挂壁问题，加注完成后断流干脆，残留的液体会顺着导流颈内侧回流到瓶内，减少瓶口残液滴落污染发动机舱的概率。瓶身正面预留了80mm*120mm的标签贴附平面，该区域的曲面曲率控制在0.002以内，保证标签粘贴后不会出现翘边、褶皱的问题，标签区域周边的曲面做了0.5mm的下沉台阶，避免运输过程中标签被摩擦刮花。瓶底位置设计了内凹的加强筋结构，

　　五组径向分布的加强筋将瓶底的承重能力提升40%以上，满液状态下堆叠6层不会出现底鼓变形，同时内凹结构让瓶身放置时的稳定性更好，不会因为地面轻微不平整出现倾倒。整个造型的曲面拆分逻辑完全适配注塑吹塑的加工工艺，所有曲面的拔模角度控制在3度以上，没有出现倒扣或者壁厚突变的区域，瓶身整体壁厚均匀控制在1.2mm，既保证了足够的结构强度，也能控制原材料的用量，降低单件生产成本。
