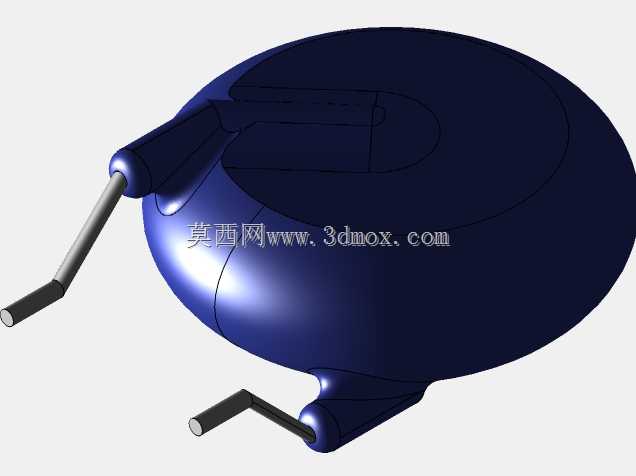

卧式侧按轻触按键结构三维数模

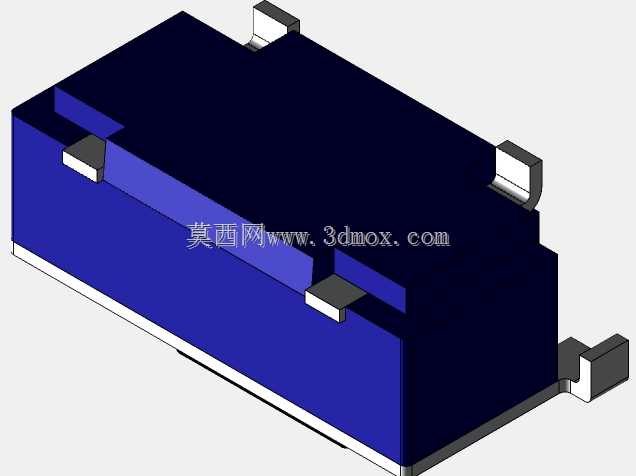

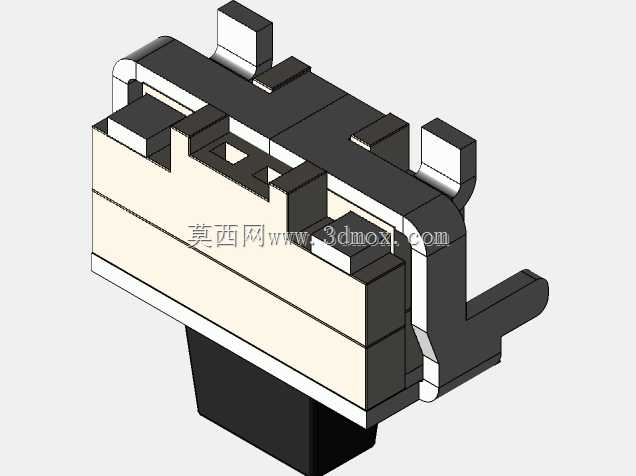

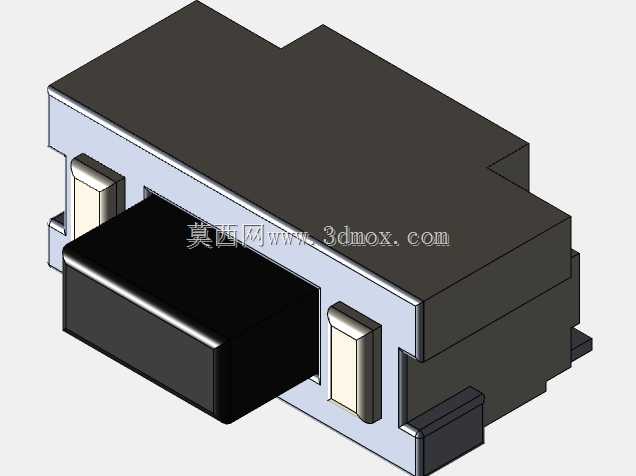

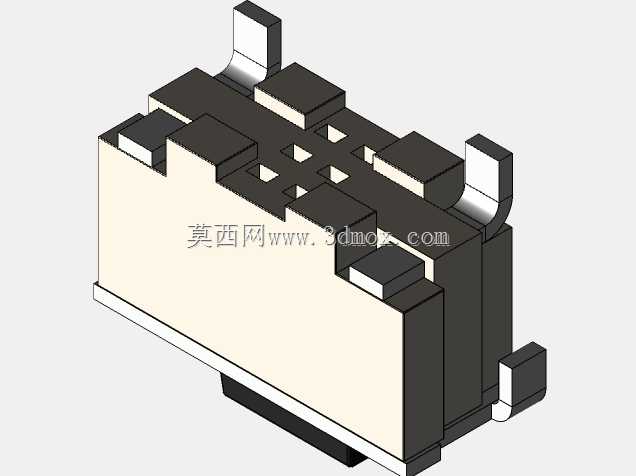

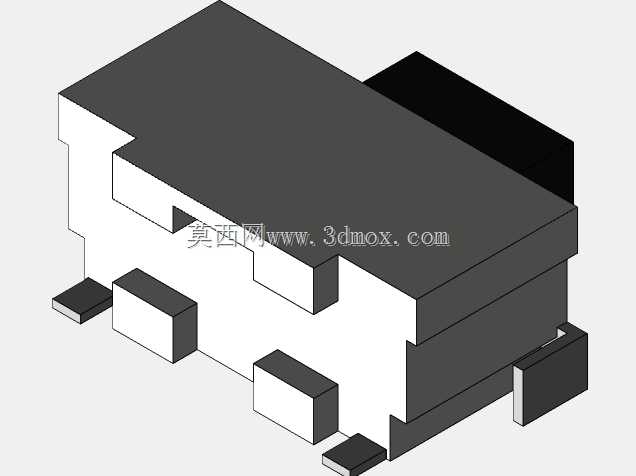

　　这款侧按式按键的结构设计，主要面向便携通讯终端、小型数码设备的侧置功能触发场景，常见于手机侧边音量调节、电源触发，或是手持通讯设备的自定义功能按键位，在实际设备装配中，这类按键需要兼顾按压手感、装配容错率与长期使用的结构可靠性。从结构设计逻辑来看，模型采用卧式侧出的布局，按键触发端从设备壳体侧方伸出，主体塑壳结构贴合PCB板侧边缘安装，底部预留的焊盘引脚对应PCB板上的贴片焊位，不需要额外的插件开孔，适配SMT回流焊的生产工艺，能有效降低产线装配的工序复杂度。按键的按压行程做了限位结构设计，内部预留了弹片放置的腔体空间，按压时的行程控制在0.2-0.3mm区间，既保证触发时的清晰段落反馈，又避免行程过大导致的壳体卡滞问题，

　　按键帽与设备壳体的配合间隙预留了0.1mm的装配公差，能抵消壳体注塑成型时的轻微形变，避免出现按键卡涩、按动无反馈的问题。从安装边界来看，这款按键的主体塑壳长宽尺寸适配6mm宽度的PCB侧边安装位，整体高度不超过3.5mm，不会占用设备内部过多的堆叠空间，对于追求内部空间利用率的便携通讯设备来说，这类紧凑尺寸的侧按键能给电池、主板元件留出更多排布空间。按键两侧的定位凸台对应PCB板上的定位缺口，装配时可以快速对位，不需要额外的治具辅助定位，能提升SMT贴片时的对位精度，减少贴片偏移导致的焊接不良。在结构强度设计上，按键的按压接触位做了加厚处理，能承受至少10万次的反复按压而不出现结构断裂，

　　塑壳的卡扣结构与内部金属弹片的限位槽做了一体化设计，不需要额外的固定胶件，减少整体零件数量的同时，也降低了组装时的零件损耗。实际选型应用中，这类侧按键需要匹配设备壳体的侧孔位置，模型的外形基准面可以直接导入设备整机装配体中做干涉检查，验证按键与壳体、内部屏蔽罩、相邻元件的间隙是否符合安全距离要求，避免组装后出现按键顶住内部元件导致的常触问题。
