小型密封式电气功能模块结构设计

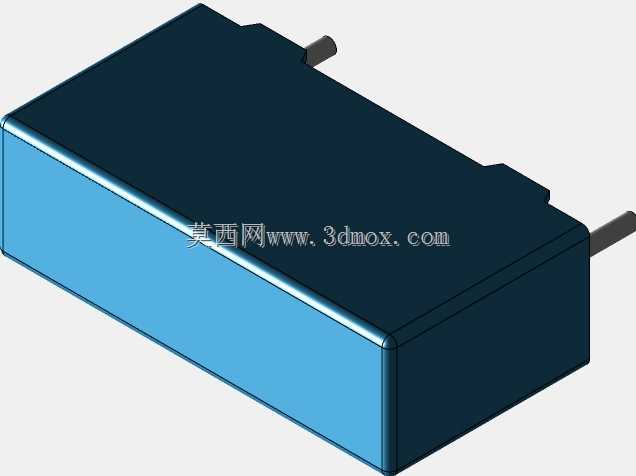

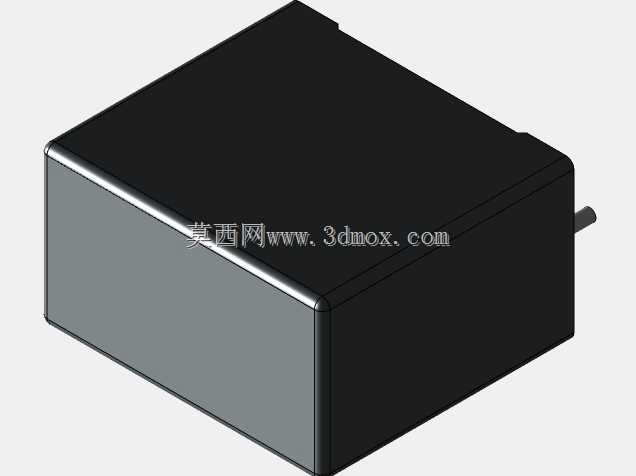

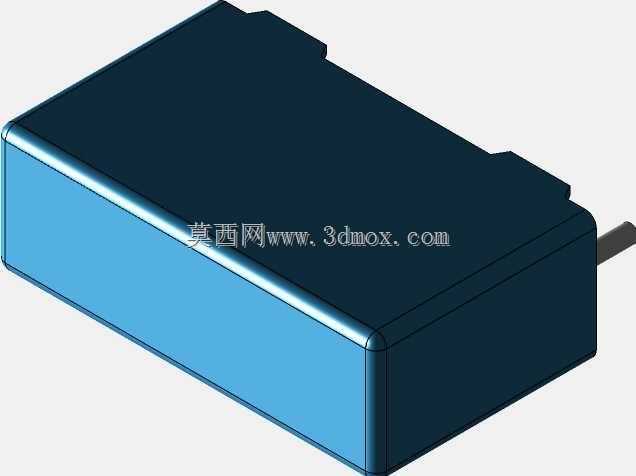

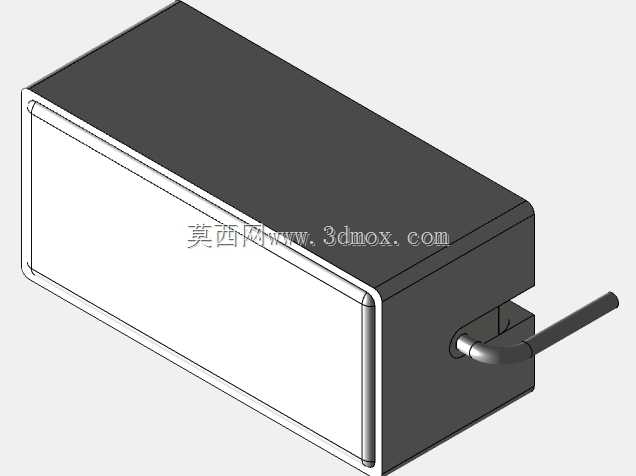

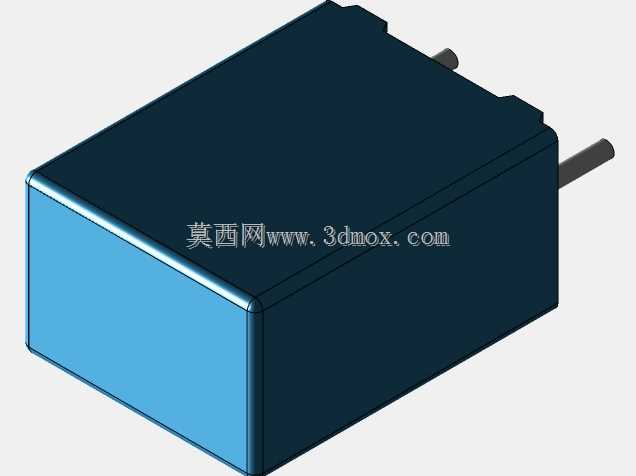

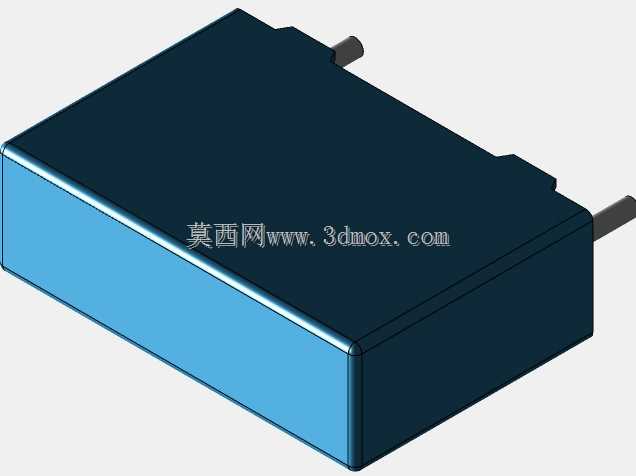

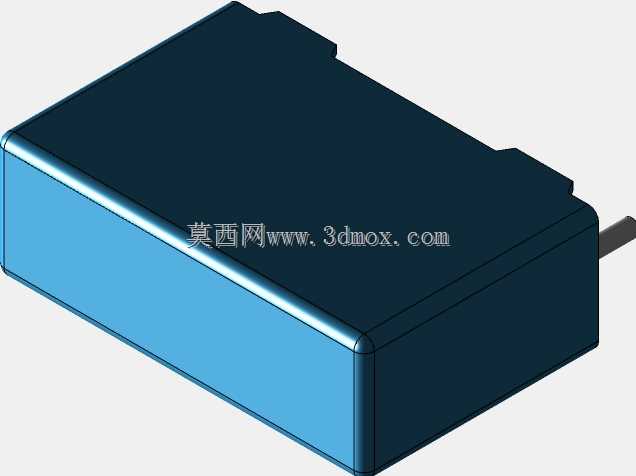

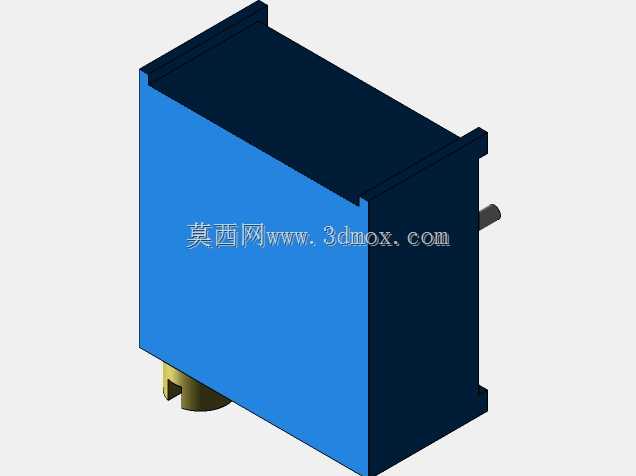

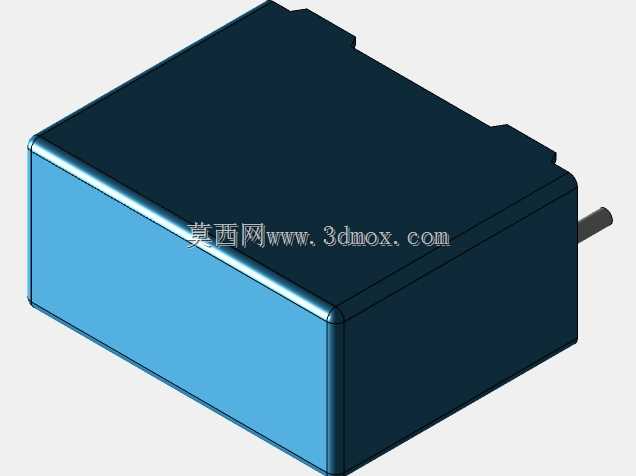

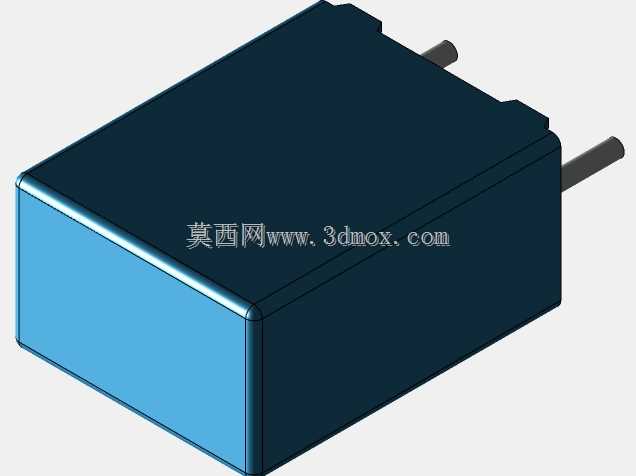

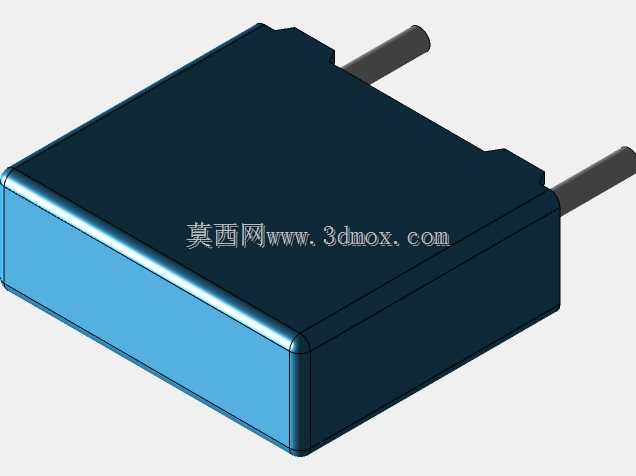

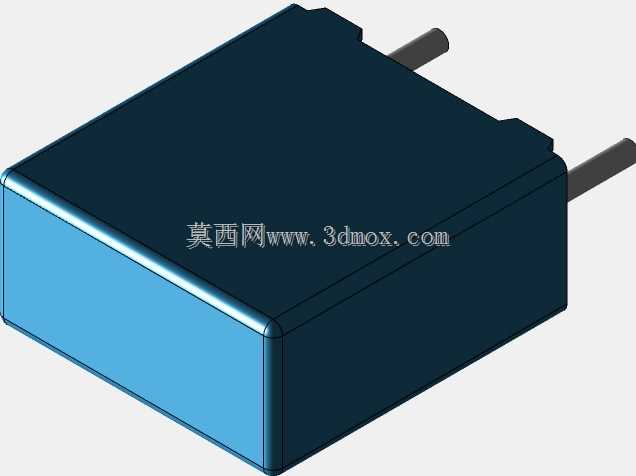

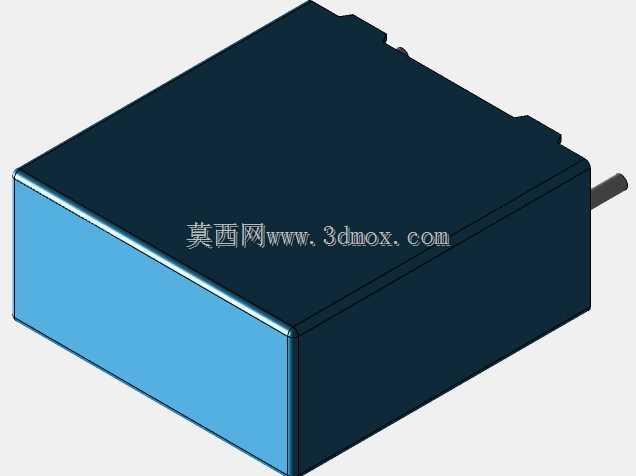

　　这款密封式电气功能模块，是面向通讯终端、小型工控设备内部电路集成需求开发的结构件，日常在设备内部承担电路信号转接、弱电回路通断控制或是局部电路防护的作用，很多手持通讯设备、桌面式小型电控终端的内部板卡连接区域，都会用到这类集成化的模块来简化布线结构，避免零散元件排布带来的装配干扰问题。从结构设计逻辑来看，整体采用长方体密封壳体构型，壳体做了双色分模处理，上盖为深色遮光材质，下壳为浅蓝色绝缘工程塑料，两者通过侧边的卡扣结构实现扣合密封，接缝处预留了密封胶条的安装槽位，能够满足日常使用场景下的防尘、防零星泼溅要求，适配多数非极端恶劣环境下的室内设备使用需求。壳体侧面伸出的圆柱状接线端，是模块与外部电路的连接接口，

　　接口位置做了加厚的凸台结构，避免接线插拔过程中应力集中导致壳体开裂，接口的内径尺寸匹配常规的通讯类弱电接线端子，能够直接适配标准线径的信号传输线缆，不需要额外做转接处理。在安装边界设计上，模块整体的外轮廓做了圆角过渡处理，所有边角的R角统一控制在3mm，既能够避免装配过程中锐边划伤操作人员，也能减少模块在设备内部安装时与周边板卡、结构件的干涉风险，壳体底部预留了两个定位柱安装位，能够直接卡入设备内部的安装板定位孔中，不需要额外打螺丝固定，能够大幅提升产线装配的效率。模块的内部腔体做了均匀的壁厚设计，整体壁厚控制在2mm，既能够保证壳体的结构强度，在承受常规的外力挤压时不会出现变形开裂，也能尽可能控制模块自身的重量，

　　减少对设备整体负载的影响，腔体内部预留了标准PCB板的安装卡槽，能够直接适配固定尺寸的印刷电路板，不需要额外设计固定结构，电路板装入后通过上盖的压筋实现压紧固定，避免设备运输过程中电路板出现窜动。从实际应用的适配性来看，这类模块可以直接嵌入到手持通讯电台、小型广播信号接收终端、桌面式通讯中转设备的内部，作为独立的功能单元存在，当模块出现功能故障时，可以直接整体插拔更换，不需要对设备整体电路进行拆解维修，能够大幅降低后期的维护成本，壳体的分模线设计在侧面居中位置，既方便注塑生产时的模具脱模，也能让接缝位置避开正面的可视区域，提升模块整体的外观整洁度。
