十字滑块式Oldham联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:674259
  • 十字滑块式Oldham联轴器结构设计
  • 十字滑块式Oldham联轴器结构设计
  • 十字滑块式Oldham联轴器结构设计
  • 十字滑块式Oldham联轴器结构设计
  • 十字滑块式Oldham联轴器结构设计
  • 十字滑块式Oldham联轴器结构设计

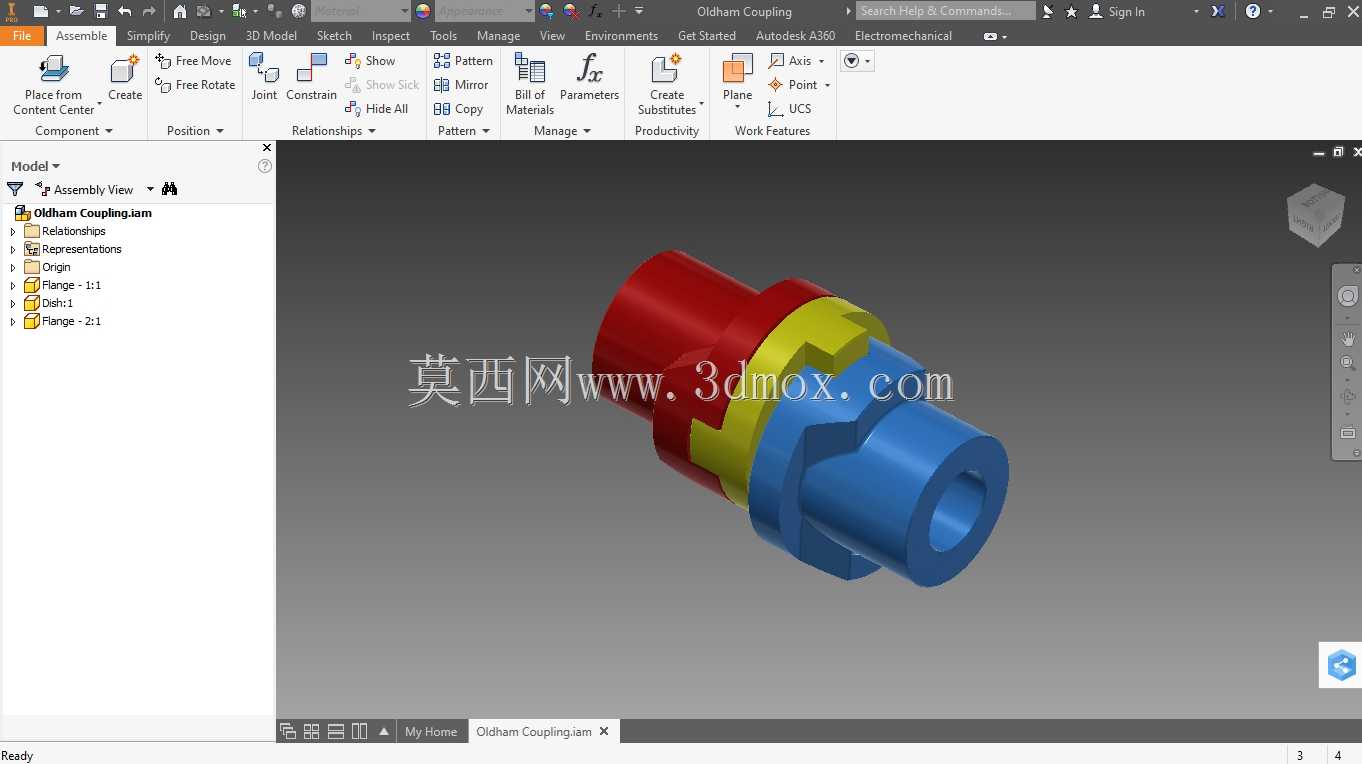

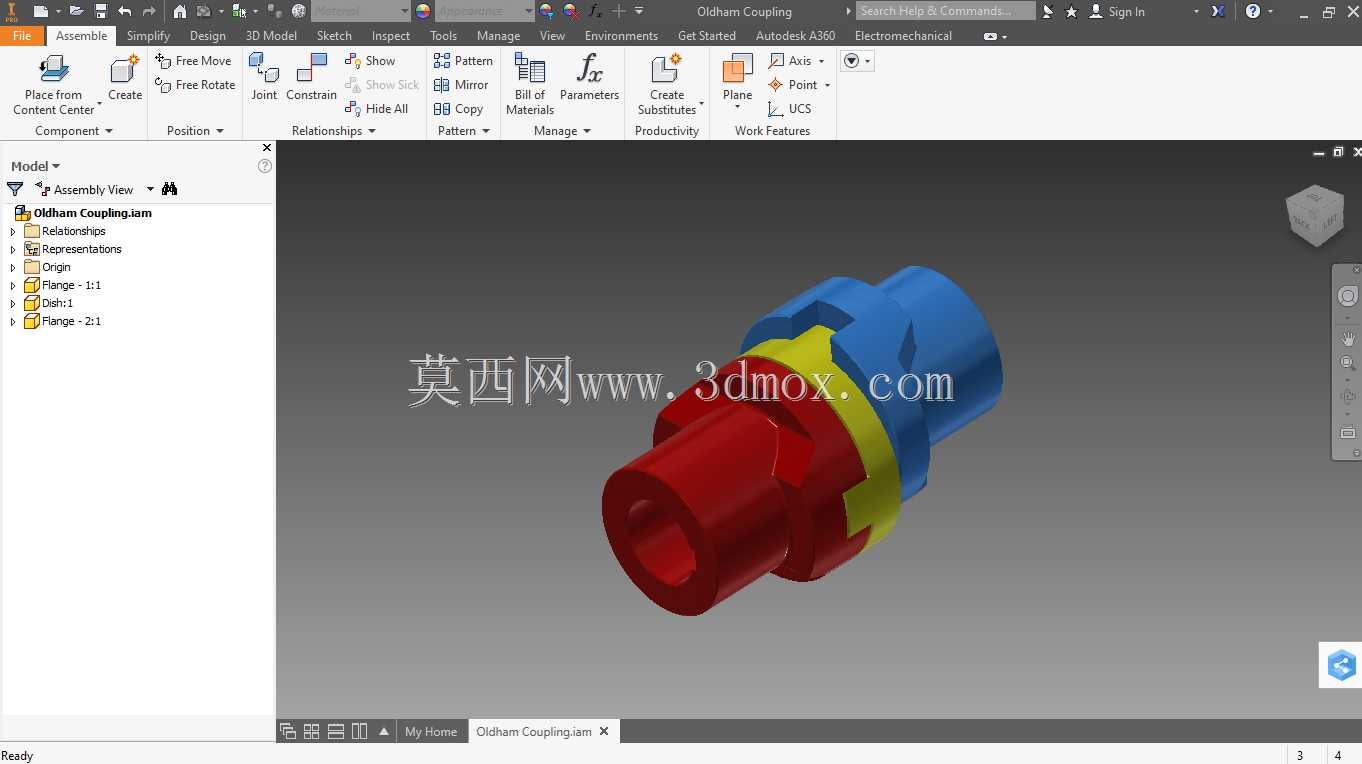

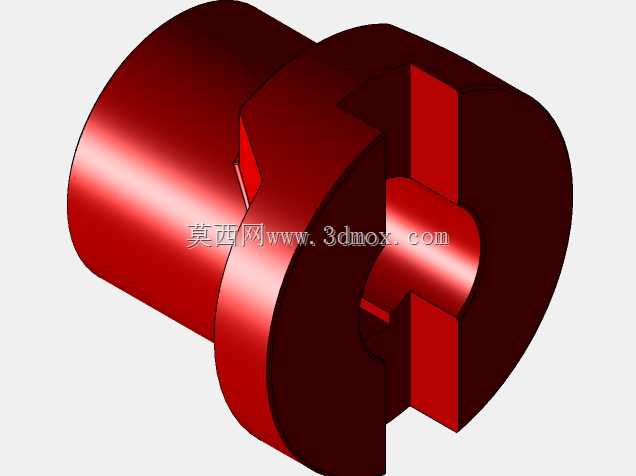

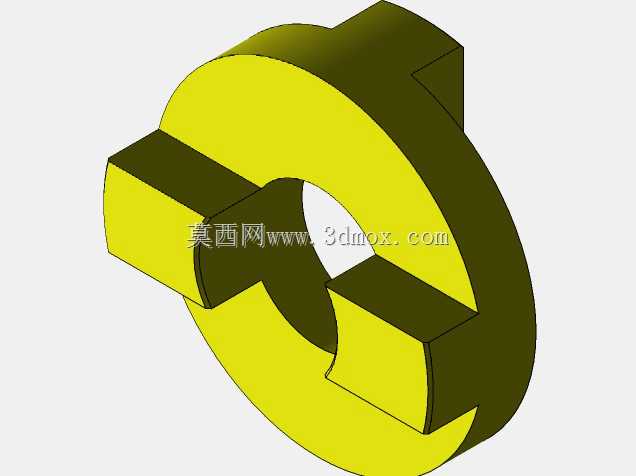

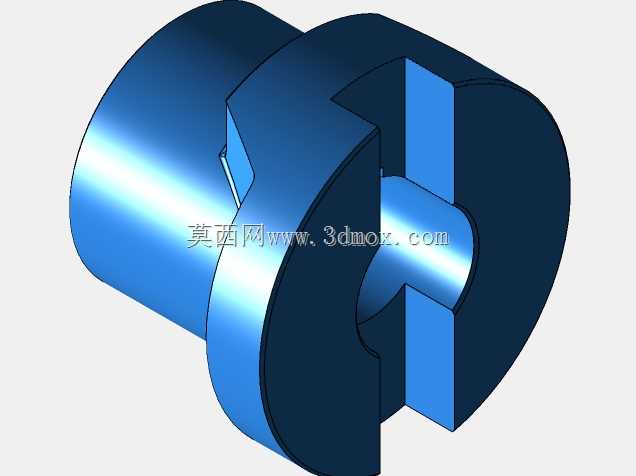

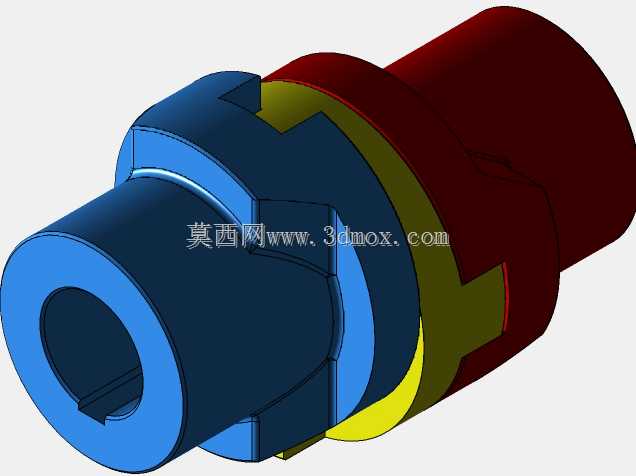

  在中小功率传动系统的布局设计中,两轴安装同轴度偏差是结构工程师经常要面对的实际问题,尤其是通讯设备内部的小型传动模组、轻工自动化输送单元、小型试验台架这类安装空间紧凑、装配精度受机架加工公差限制的场景,刚性联轴器无法补偿径向偏移的缺陷会直接导致轴承受附加弯矩、轴承过早磨损、传动卡滞甚至轴件断裂的问题,Oldham联轴器也就是十字滑块联轴器,正是针对这类存在径向安装偏差的平行轴传动场景设计的挠性传动部件。这款联轴器采用经典的三组件结构,两端为带凸榫的轴套,中间为两侧带垂直交叉凹槽的十字滑块盘,装配时两端轴套的凸榫分别嵌入滑块盘对应方向的凹槽内,传动过程中当两轴存在径向偏心时,滑块可在凹槽内做小幅滑动,以此补偿两轴间的径向位移偏差,

  同时可兼顾微量的角向与轴向偏差补偿,相比膜片联轴器、波纹管联轴器这类弹性挠性联轴器,十字滑块结构的扭矩传递刚性更强,不存在弹性元件疲劳失效的问题,适合转速不高、载荷存在小幅波动的传动工况。从结构设计细节来看,两端轴套采用通孔式轴孔设计,可根据配套轴径加工键槽或采用顶丝锁紧的方式实现与轴的周向固定,轴套的凸榫与滑块凹槽的配合面需控制合理的间隙,间隙过小会导致滑动阻力大、补偿灵活性差,间隙过大则会造成传动回差,影响传动精度,通常配合间隙控制在0.05-0.15mm区间,可兼顾补偿灵活性与传动精度要求。中间滑块盘的厚度根据额定传递扭矩匹配,滑块的滑动行程需覆盖设计允许的最大径向偏心量,常规同规格产品的径向补偿能力可达轴径的10%-15%,

  可大幅降低安装时的同轴度调整要求,降低机架加工与装配的精度成本。外形与安装边界方面,这款联轴器的整体外径与轴孔直径按常规传动系列参数匹配,总长度控制在紧凑区间,适合安装在空间受限的设备内部,两端轴套的轴孔深度满足常规轴伸的插入长度要求,安装时无需额外调整轴向位置,只需将两端轴套分别固定在主动轴与从动轴上,装入中间滑块即可完成装配,后期维护时仅需检查滑块的磨损情况,磨损超差后单独更换滑块即可,无需拆卸两端轴连接结构,维护成本较低。在实际选型应用中,这类联轴器不适用于高速重载的传动场景,因为滑块滑动时会产生一定的摩擦阻力与磨损,转速过高时会加剧磨损并产生振动,更适合转速在3000rpm以下、载荷平稳或存在小幅波动的中小扭矩传动场景,

  比如小型伺服电机与丝杆的连接、通讯设备内部调谐机构的传动连接、小型输送带辊筒的传动连接等场景,可在保证扭矩可靠传递的前提下,有效补偿安装偏差,延长传动系统中轴承、轴件的使用寿命,降低装配调试的难度。建模过程中需重点关注凸榫与凹槽的配合尺寸公差,以及滑块滑动时的干涉检查,确保在最大补偿偏心量下,滑块与轴套之间不会出现卡滞或脱离的情况,同时轴套上的锁紧结构需做应力校核,避免锁紧力不足导致轴与轴套之间出现打滑。
