污水处理用循环澄清池结构设计

　　在市政污水处理、工业废水预处理的项目落地环节，循环澄清池是承担泥水分离、悬浮物去除核心功能的关键构筑物，其结构设计的合理性直接决定后续生化处理单元的进水负荷稳定性。从实际工程应用来看，这类澄清池多用于中小型污水处理站的前端处理段，可有效去除废水中的可沉降悬浮物、胶体类杂质，降低后续工艺的处理压力，也可用于工业循环水系统的旁流澄清处理，保障循环水的浊度控制在工艺要求范围内。

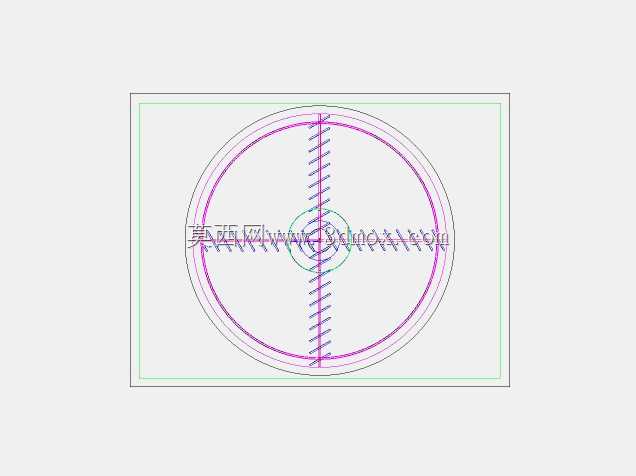

　　本次设计的循环澄清池采用中心进水、周边出水的经典水力结构，整体为圆形池体构型，中心区域设置混合反应区，外部为沉降分离区，池内设置的导流板与整流装置可引导水流形成稳定的循环流态，让投加药剂后的原水在池内完成充分的混凝反应，形成的密实矾花在重力作用下沿斜向布置的沉降组件滑落至池底污泥区，澄清后的清水则向上经集水堰收集排出。设计过程中重点考量了水力停留时间的匹配性，通过调整中心反应筒的直径与插入深度，控制混合段的流速在0.8-1.2m/s区间，保障药剂与原水的快速混合，同时将分离区的上升流速控制在1.0-1.5mm/s，避免流速过高扰动已沉降的污泥层，影响出水浊度。

　　从安装边界来看，池体整体为圆形钢制或混凝土浇筑结构，中心进水管道需与前端混合单元的出水管道法兰对接，池底设置的污泥排放口需匹配排泥泵的接口尺寸，池顶的集水堰需做水平度校准，保证出水均匀收集。池内的沉降组件采用模块化设计，可根据处理水量的需求灵活调整安装数量，组件与池壁的连接采用可拆卸式固定结构，方便后期运维过程中的组件更换与池体清理。设计时还预留了药剂投加管道的安装位置，可根据进水水质的波动情况，灵活调整混凝剂、助凝剂的投加点位，适配不同水质的处理需求。

　　在结构受力层面，池壁的厚度设计充分考虑了满水状态下的静水压力与土壤侧压力的组合荷载，中心反应筒的支撑结构做了加强处理，避免长期水流冲刷导致的结构变形，池底设置的坡度不小于5%，保障沉降污泥可顺利滑向中心排泥口，避免池底积泥导致的有效容积缩减。整套结构的流道设计无明显的水力死角，可减少短流、偏流现象的发生，提升整体的澄清效率，相比传统的平流式沉淀池，该结构的占地面积更小，处理效率更高，对水量水质波动的抗冲击能力更强。
