带侧装压力表的气动空气过滤调压装置

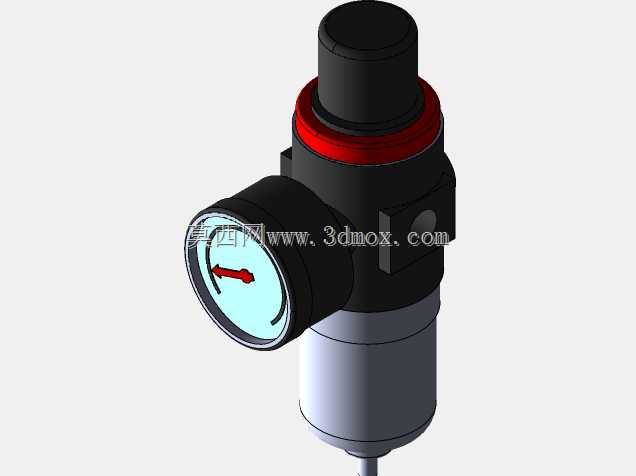

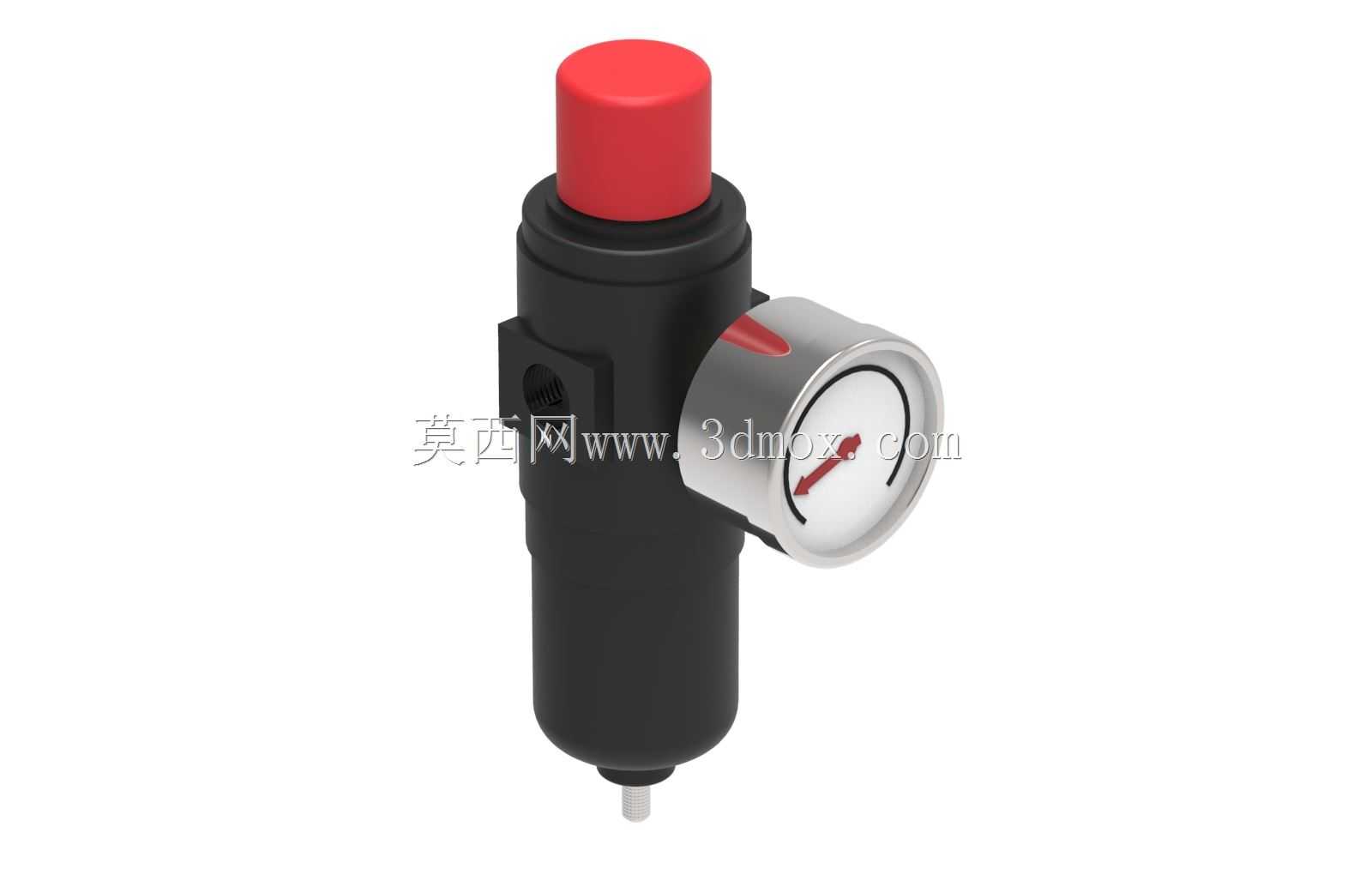

　　在气动控制系统的气源处理环节，这类带侧装压力表的空气过滤装置是前端气源预处理的核心部件，主要承担压缩空气的杂质过滤、压力稳定调节两大核心功能，广泛应用于自动化生产线气动回路、小型气动工具供气端、实验室气动试验台等场景，从源头避免管路中的冷凝水、金属碎屑、粉尘颗粒进入下游气动元件，防止气缸卡滞、电磁阀密封面磨损、气动马达过早失效等常见故障。从结构设计来看，该装置采用上下分体式筒身结构，上部黑色主体为调压与过滤腔体集成段，顶部的黑色端盖为压力调节旋钮的防护结构，旋转顶部结构即可调整内部弹簧预紧力，改变输出压力的设定值，侧置的径向安装压力表可直接实时显示输出端的供气压力，无需在管路上额外加装测压接头，简化了管路布局。

　　中部的红色密封环为上下腔体的静密封结构，采用耐油橡胶材质，可承受1.0MPa以内的工作压力，避免腔体漏气。下部灰色筒体为储水与滤芯容纳段，过滤下来的液态冷凝水会沉积在筒体底部，日常维护时只需拧下下部筒体即可更换滤芯、排放积存的污水，滤芯采用梯度孔隙的烧结材质，可过滤5μm以上的固体颗粒，满足常规气动系统的气源清洁度要求。安装边界方面，该装置采用标准管螺纹接口，底部为进气或出气接口，侧部预留对应的管路连接位，整体径向最大尺寸不超过80mm，轴向总高度控制在150mm以内，可直接安装在设备气源入口的阀岛旁，也可通过支架固定在设备侧板上，不会占用过多安装空间。设计过程中重点考虑了操作便利性，压力表采用侧向水平布置，

　　操作人员站在设备正面即可清晰读取压力数值，无需俯身或侧探查看，调压旋钮的阻尼手感经过调校，旋转时不会出现压力跳变，可精准将输出压力稳定在设定值的±5%范围内，适配不同工作压力需求的气动执行元件。筒身侧面的卡扣式结构为快速拆卸锁扣，更换滤芯时无需借助扳手，手动扳开锁扣即可分离上下腔体，大幅缩短日常维护的停机时间，适合连续运行的自动化产线使用。
