工业管道用篮式填料过滤装置结构设计

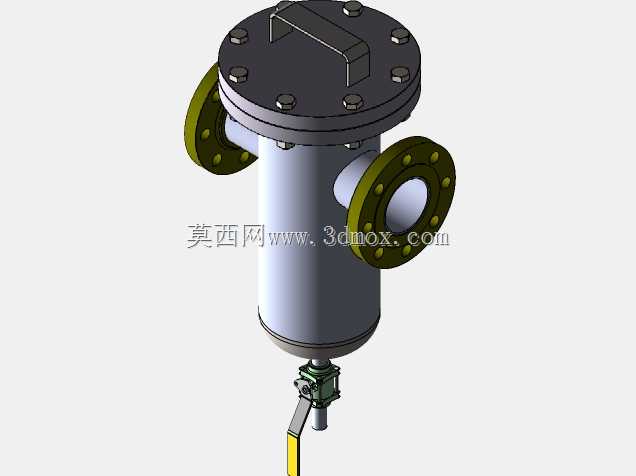

　　这款过滤装置主要应用于工业循环水系统、工艺给排水管路以及小型废水预处理工段，安装在泵阀类设备的前端管段，用来拦截流体中裹挟的颗粒杂质、焊渣、填料碎屑等固态异物，避免下游精密阀门、换热元件或者泵体叶轮被硬物卡涩、磨损，是管路系统里做前端杂质拦截的常用 inline 式过滤部件。从结构设计逻辑来看，整体采用立式筒形承压壳体，顶部采用快开式平盖结构，通过周向均布的螺栓实现压合密封，盖体上方设置一体式提手，不需要额外吊装工具就能开盖更换内部过滤填料，日常运维的操作空间要求很低，适合安装在管线排布紧凑的车间管廊、设备夹层位置。设备两侧的接口采用标准法兰对接形式，法兰端面的螺栓孔位、密封面尺寸匹配常规工业管路的法兰标准，

　　安装时直接和上下游管道法兰对锁，加装密封垫片即可完成连接，不需要做额外的接口改制，适配性较强。壳体底部设置了带手柄的排污阀结构，不需要拆解整个设备就能完成腔体内积存杂质的排空作业，日常排污操作只需要扳动阀杆手柄即可，大幅降低日常维护的工作量。设计时充分考虑了安装边界的预留需求，筒体直径、法兰外伸长度、顶部开盖的操作空间、底部排污阀的操作行程都做了适配性校核，安装时只需要保证两侧法兰对接的同轴度，预留顶部至少大于盖体直径的开盖空间、底部留出排污阀手柄的扳动行程即可，不需要额外做复杂的支架改制，依靠两侧法兰的连接强度就能满足常规工况下的固定需求。内部的填料腔可以根据实际过滤精度要求，装填不同粒径的石英砂、纤维滤料或者金属丝网填料，

　　适配不同的水质过滤需求，当流体从一侧法兰进入筒体内部，流道突然扩容导致流速降低，裹挟的大颗粒杂质在重力作用下沉降到筒体底部锥段，流体向上穿过滤料层时，细小杂质被填料拦截吸附，过滤后的洁净流体从另一侧法兰流出进入下游管路。承压壳体的壁厚按照常规工业管路1.6MPa的工作压力做校核，筒身和法兰、底部阀座的连接位置做了圆弧过渡处理，减少应力集中的风险，盖体和筒体的密封面采用突面结构，适配普通橡胶垫片或者四氟垫片，满足常温水、弱腐蚀性废水的密封需求。
