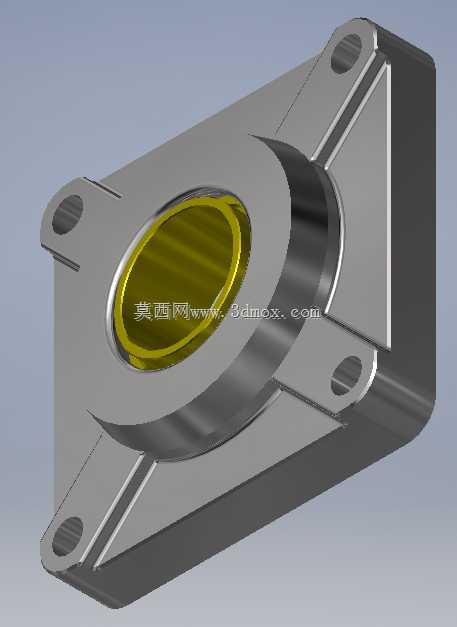

四螺栓安装方形法兰带座轴承结构

　　这类四螺栓法兰轴承座常应用在输送线辊筒端支撑、小型农用机具传动轴定位、轻工包装设备的从动轮安装场景中，核心作用是为旋转轴提供稳定的径向与轴向支撑，同时依托法兰面直接贴合设备安装墙板，省去额外的轴承座固定支架，压缩设备整体安装空间。从结构设计来看，方形法兰本体采用一体化铸造成型后做机加工处理，四个安装孔对称分布在法兰四角，安装时螺栓穿过孔位直接锁紧在设备立板上，相比菱形两孔法兰，四螺栓结构的抗倾覆力矩能力更强，能承受一定程度的偏载载荷，适合轴端存在悬臂负载的传动场景。轴承内嵌的轴套部分做了加厚处理，与轴承外圈采用过盈配合压装，轴套内孔与旋转轴采用间隙配合，方便装配时的轴系穿入调整，同时法兰与轴承安装位之间设置了加强筋结构，

　　从法兰四个角向轴承套筒外壁延伸，提升整体结构刚性，避免螺栓锁紧时法兰面变形导致轴承内孔同轴度超差。安装边界方面，方形法兰的四个安装孔中心距遵循通用传动件安装尺寸规范，适配常用的墙板开孔尺寸，轴承套筒的伸出长度根据配套密封件的安装空间预留，端面可加装端盖实现防尘密封，适合多粉尘的车间作业环境。设计过程中优先保证轴承安装孔与法兰安装面的垂直度，控制形位公差在0.02mm以内，避免轴系安装后出现憋劲、运转卡滞的问题，四个安装孔的位置度公差控制在0.1mm范围内，降低现场安装时的孔位对位难度。轴承内圈与轴的配合选用基孔制过渡配合，既保证运转时内圈不跟转，也方便后期维护时的拆卸更换，法兰本体的安装面做铣平处理，表面粗糙度达到Ra3.2，

　　保证与设备墙板贴合紧密，减少运转时的振动传递。实际选型时，这类带法兰轴承不需要额外做安装座的定制加工，直接通过螺栓固定即可完成装配，能大幅缩短设备的装配周期，在中小型自动化设备、输送机械、食品加工机械的传动部位应用十分广泛，针对有腐蚀环境的使用场景，还可更换不锈钢材质的法兰本体与不锈钢轴承，满足食品、医药行业的卫生要求。
