阀体自动化装配产线三维结构设计

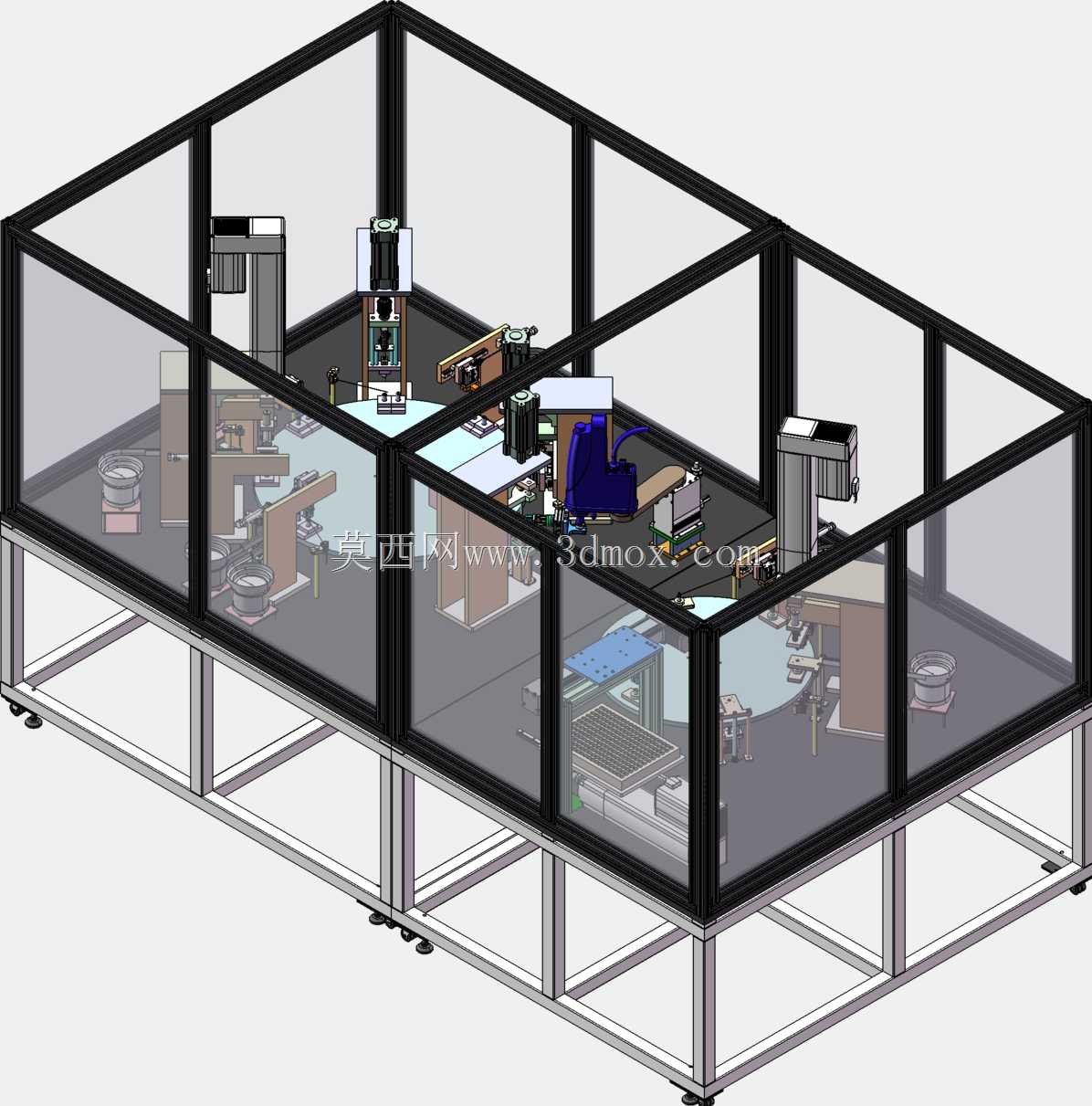

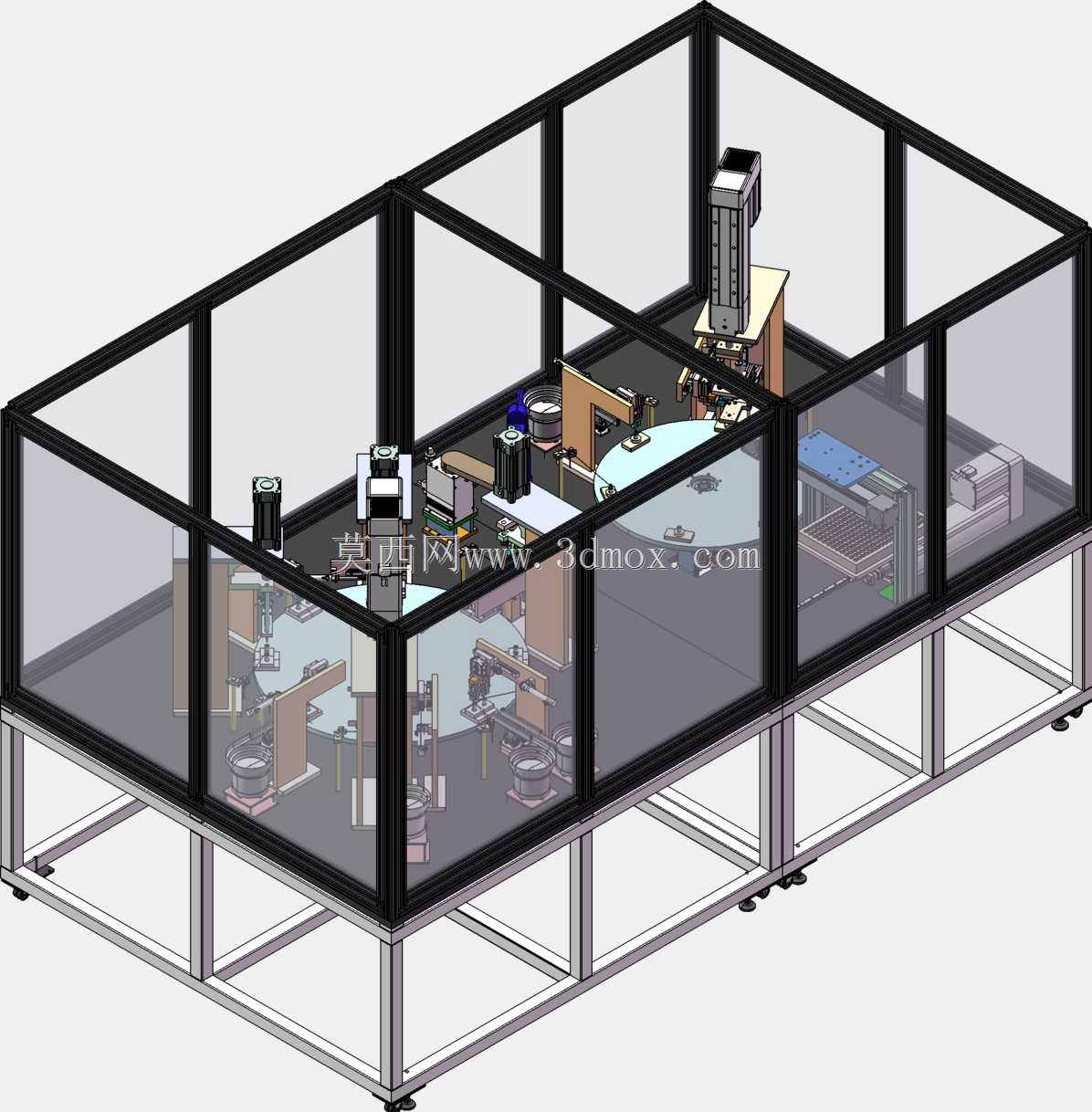

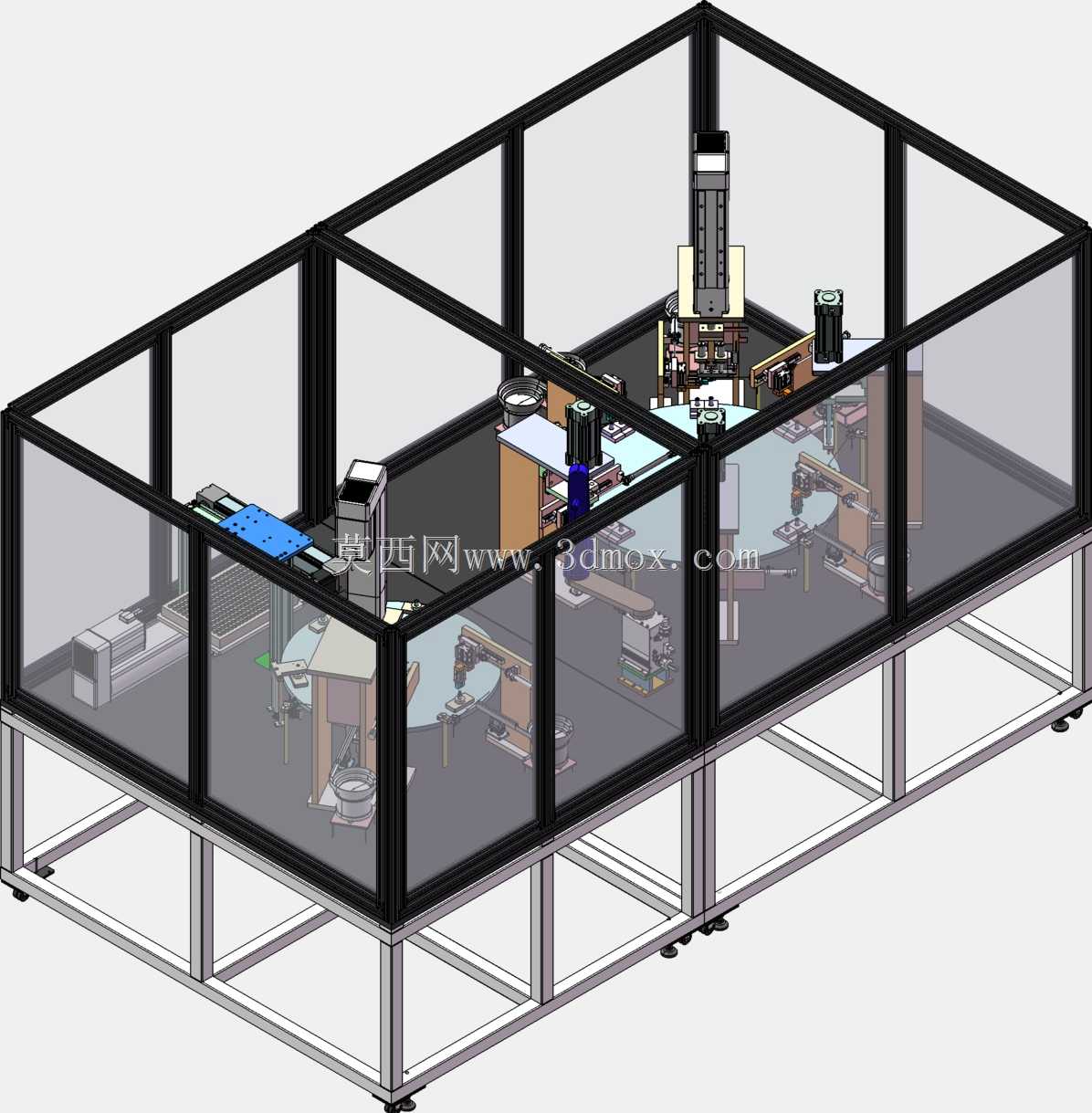

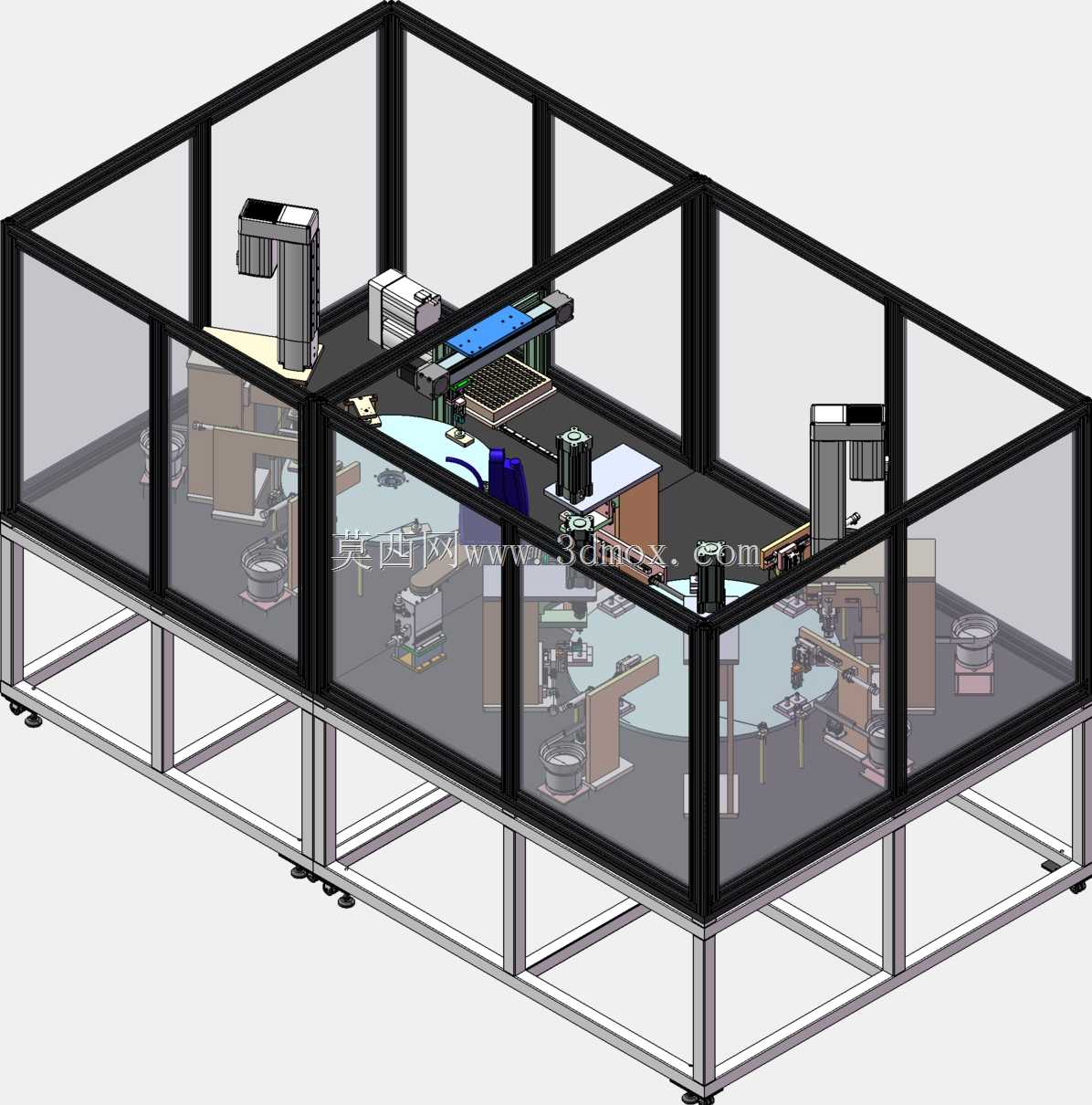

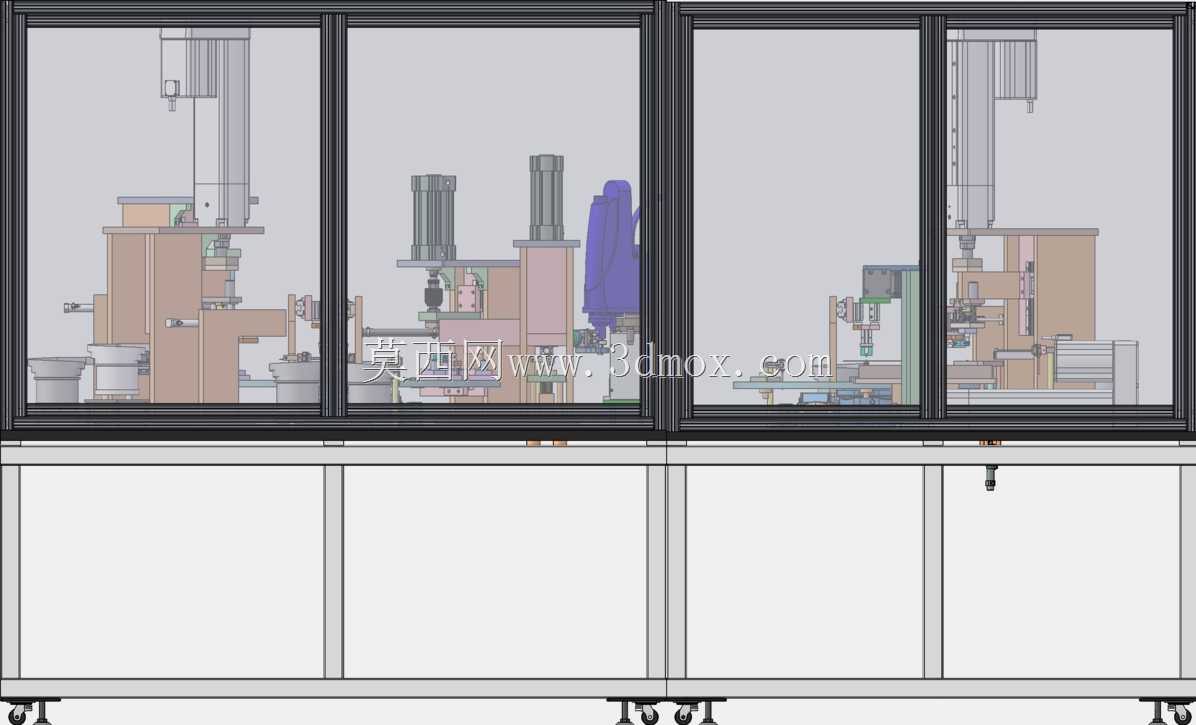

　　这套阀体装配产线的三维结构设计，核心面向水暖、工业控制阀类零件的批量装配场景，适配中小规格通径阀体的多工序连续装配需求，可直接对接上游机加工产线的阀体来料，完成从散件到成品阀体的全流程装配作业，替代传统人工单工位装配的低效模式，适配离散制造车间的批量生产节拍。整套设备采用铝型材搭建外围安全防护框架，透明亚克力板作为围挡，既满足设备安全防护的隔离要求，也方便运维人员实时观察内部工位运行状态，框架底部配置可调脚杯，可适配车间地面的不平整工况，安装时需预留前后侧的维护开门空间，整体占地边界可根据车间产线排布调整，常规布局下长度适配6米左右的工位排布宽度，满足多工序并行的空间需求。产线内部按工序流程拆分多个功能工位，包含自动加载料机构，

　　可实现阀体毛坯的自动上料定位，通过输送线将待装配阀体依次输送至各装配工位；压装机构采用伺服驱动压头，可精准控制压装行程与压力，完成阀芯、密封件等零件的压装作业，避免人工压装的偏斜、压力不足导致的密封失效问题；测试机构集成气密性检测工位，可在装配过程中完成阀体的密封性能测试，及时剔除不合格品，避免不良品流入下道工序；自动加载与卸载机构配合多轴转移机器人，实现各工位间的工件转运，替代人工上下料的重复劳作，机器人末端配置适配阀体外形的夹爪，可兼容同系列不同规格阀体的夹持需求，无需频繁更换夹具即可完成多品类产品的快速换产。设计过程中充分考虑了工位间的节拍匹配，各工位的作业时长通过结构优化实现均衡，避免出现工位等待的产能浪费，

　　同时预留了后续功能扩展的工位安装位，可根据产品迭代需求新增锁付、喷码等附加工序；内部走线全部采用拖链内置排布，避免管线外露导致的干涉、磨损问题，各运动机构均设置硬限位与软限位双重保护，防止设备运行过程中出现超程碰撞。防护框架的高度符合人体工程学要求，运维人员打开侧门即可快速到达各工位进行调试、换型作业，设备底部预留了电控柜、气路管路的安装空间，整体布局紧凑，减少不必要的空间浪费，适配车间现有产线的对接安装需求，可直接嵌入现有阀体生产的车间布局中，无需对车间现有排布做大规模调整。
