壁挂式单开门电气控制箱体结构设计

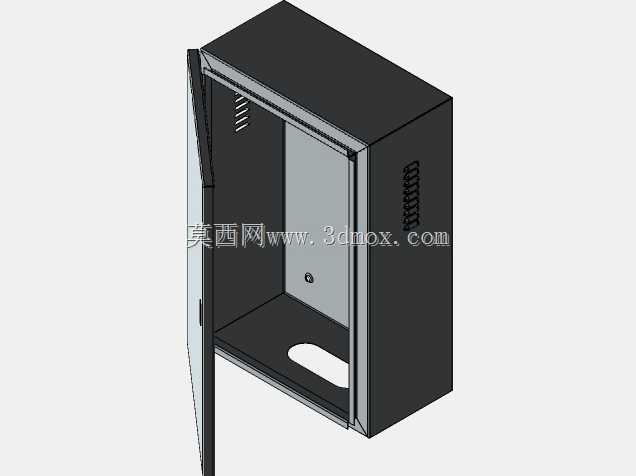

　　这款壁挂式电气箱体主要面向工业现场低压配电、小型设备控制回路集成场景使用，常见于车间生产线旁侧墙面安装、楼宇配电间壁挂布设、自动化单机设备旁侧就近控制点位部署，用来容纳断路器、接触器、接线端子排、小型PLC模块等低压电气元件，为内部电气部件提供物理防护，隔绝现场粉尘、飞溅液体与意外触碰风险。从结构设计来看，整体采用冷轧钢板折弯拼焊的钣金工艺思路，箱体主体为一体式折弯成型的U型主壳体，背部预留壁挂安装孔位，可直接通过膨胀螺栓固定于混凝土墙面或设备钢结构立面，安装时需预留箱体开门的操作空间，单扇门体采用侧边铰链连接，门体内侧可加装安装导轨用于固定线槽或小型元件，箱体内部设置独立的元件安装背板，背板通过侧边固定螺柱与主壳体连接，

　　可单独拆卸后提前完成元件排布与接线，再整体装入箱体内部，大幅提升现场装配效率。箱体侧面设计有阵列式通风散热槽孔，槽孔采用向下倾斜的冲压结构，既可以保证内部电气元件工作时的热量自然散出，又能避免外部水滴、粉尘直接落入箱体内部，防护等级可满足常规工业室内场景的使用需求。门体与箱体结合处预留密封胶条安装槽位，可根据使用场景选配橡胶密封胶条提升防护能力，门体下部预留穿线孔位，可加装电缆防水接头完成进出线缆的固定与密封。从安装边界来看，箱体整体为立式长方体结构，深度方向尺寸适配常规低压元件的安装深度，不会占用过多墙面外的操作空间，开门角度可达到120度以上，完全打开后不会遮挡内部元件的接线与调试操作，门体上可根据需求加装观察窗、门锁、

　　操作按钮开孔等定制结构，适配不同的使用场景需求。设计过程中充分考虑钣金加工的工艺合理性，所有折弯处均预留标准折弯圆角，避免应力集中导致的板材开裂，焊接位置均设置于箱体内部非外观面，外部无明显焊疤，减少后续表面喷涂的处理工作量，整体结构兼顾加工成本、安装便捷性与实际使用的防护需求，可直接适配多数小型低压配电、单机设备控制的柜体需求。
