三色拼接嵌入式小型电气控制壳体结构

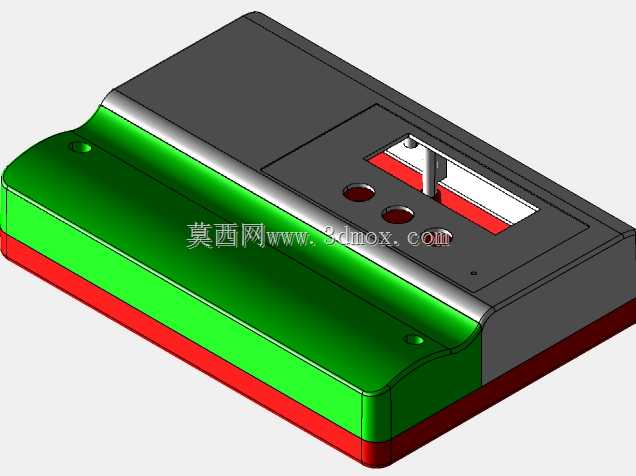

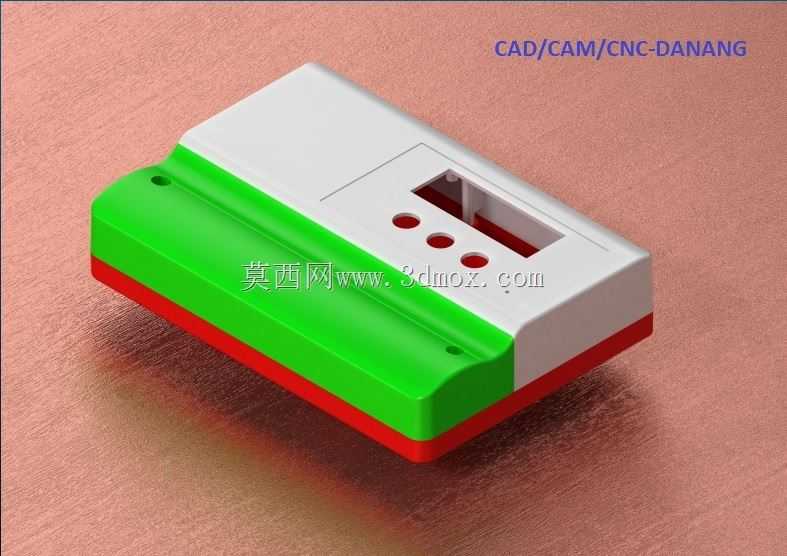

　　这款小型电气壳体主要面向低压弱电控制场景设计，可直接嵌入小型设备面板、桌面式测试工装、小型自动化单机的操作侧，用来容纳接线端子、小型继电器、信号转换模块这类尺寸紧凑的电气元件，避免内部线路裸露带来的触电、积尘、误触风险，同时也能规整设备外露的走线布局，提升整机外观的整洁度。壳体采用三段式拼合结构，底部红色部分为安装基座，预留了两个沉头安装孔位，可直接通过M3螺丝固定在安装基面，沉孔设计能保证螺丝头不突出基座底面，安装后壳体与基面贴合紧密，不会出现晃动间隙；中间绿色段为主体容纳腔，内部做了均匀的壁厚过渡，转角处全部采用R2圆角处理，既可以减少注塑成型时的应力集中问题，也能避免装配时锐边划伤操作人员手部，腔体内部预留了1.

　　2mm高度的承托筋位，可直接放置PCB板，无需额外加装铜柱固定，简化装配工序；上部白色段为操作面板区域，预留了一个长方形的显示屏开窗，可适配0.96寸OLED或同尺寸的数码管显示屏，下方三个等距排布的圆形开孔，对应安装10mm直径的按钮或者指示灯，开孔边缘做了0.3mm的止口台阶，安装显示元件时可直接卡入定位，不需要额外打胶固定，装配效率更高。整体外形采用圆角长方体设计，边缘无尖锐棱角，拼合面处做了错位止口结构，上下壳体扣合后缝隙均匀，可达到IP40左右的防护等级，能够阻挡日常环境中的灰尘、飞溅的水滴进入壳体内部，适配车间、实验室、普通办公环境下的使用需求。安装时需要注意在安装基面预留对应尺寸的嵌入槽，

　　壳体侧边的出线槽位置要对应走线方向，避免线缆弯折角度过大影响接线可靠性，壳体整体壁厚控制在2mm，采用ABS塑料注塑成型，兼顾结构强度与绝缘性能，可满足常规低压电气场景的绝缘防护要求，不需要额外做绝缘处理。面板区域的开窗与按键孔位的位置排布符合常规操作习惯，显示屏位于上方偏右位置，操作按键位于显示屏下方，操作人员站立或坐姿操作时视线可自然覆盖显示区域，手指按压按键的行程也符合人机操作的舒适范围，长时间操作不会产生明显的疲劳感。基座部分的红色配色也可作为安全标识色，提示维护人员该区域为电气安装区域，拆解维护前需要确认断电，降低误操作带来的安全风险。
