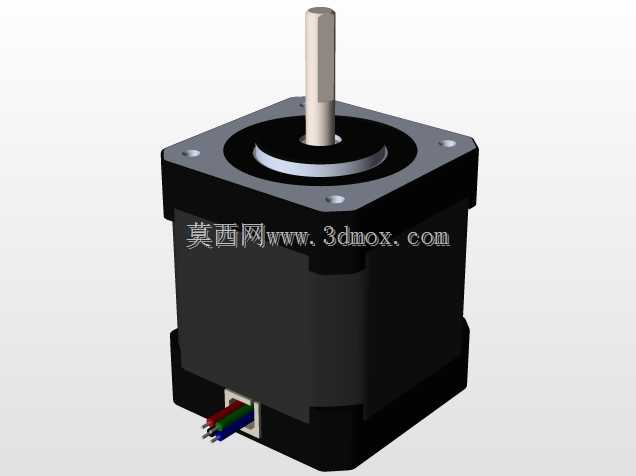

86系列两相混合式步进电机结构设计

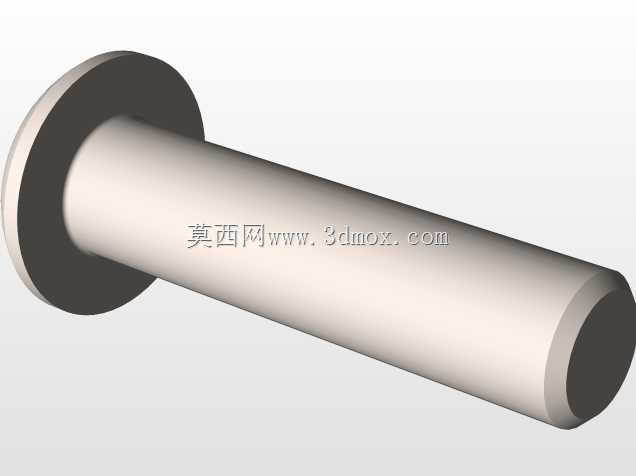

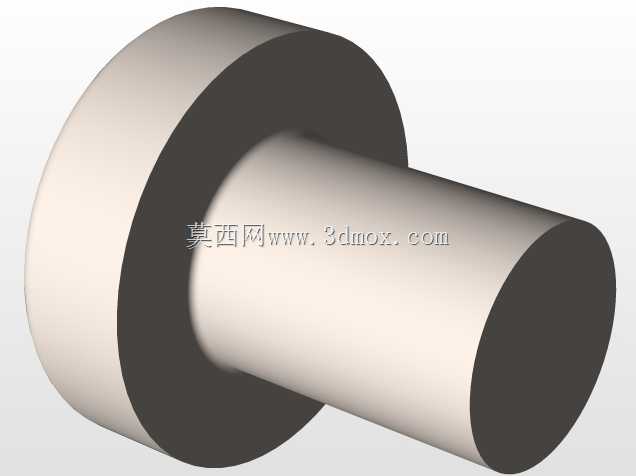

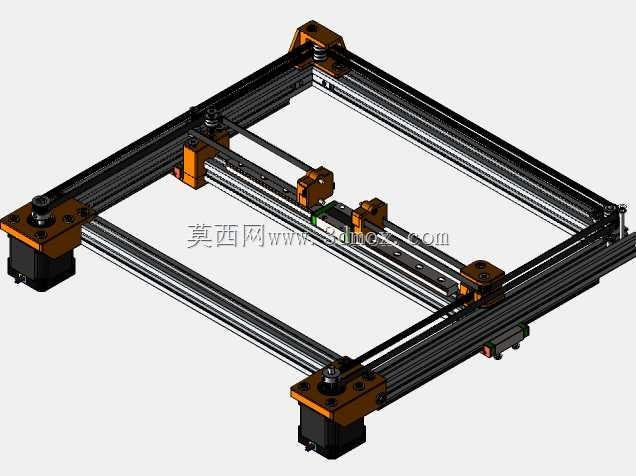

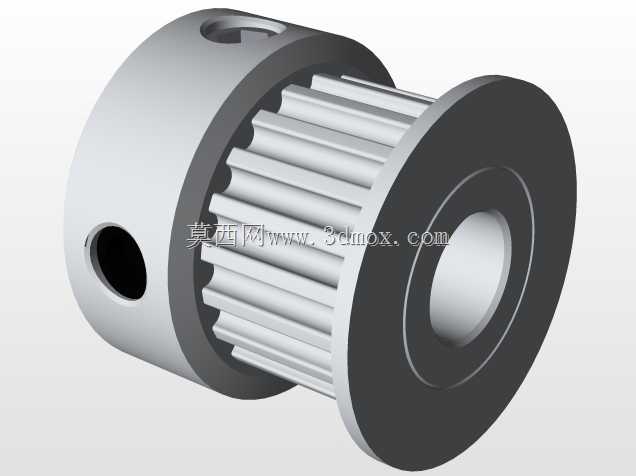

　　这款步进电机的结构设计围绕工业场景的高扭矩输出需求展开，适配自动化产线传动、3D打印核心运动轴、小型数控设备进给机构等常见应用场景，作为开环控制场景下的核心动力执行元件，可将电脉冲信号转化为对应角位移，配合驱动器实现精准的位置、转速控制，无需额外编码器即可实现低成本的点位运动控制，在对成本敏感、定位精度要求适中的通用自动化设备中应用广泛。从设计思路来看，整体采用方形机座的经典结构，机座边长适配86系列电机的通用安装规范，安装孔位遵循行业通用的孔距标准，可直接替换同规格的市面常规产品，无需对设备安装位做二次修改，降低设备迭代的改造成本。输出轴采用单出轴D型切边设计，可与同步轮、联轴器、齿轮等传动件实现无滑差周向固定，

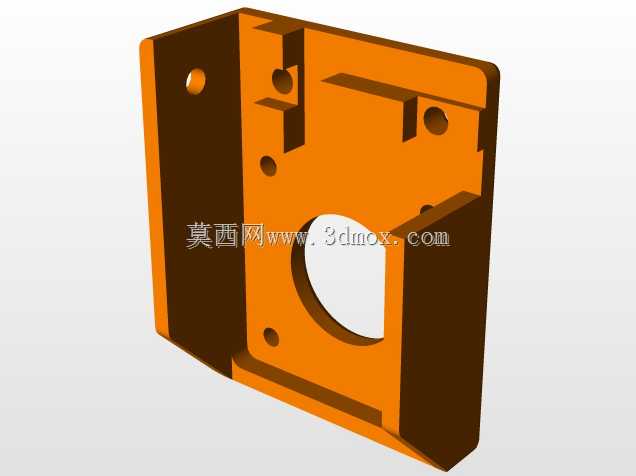

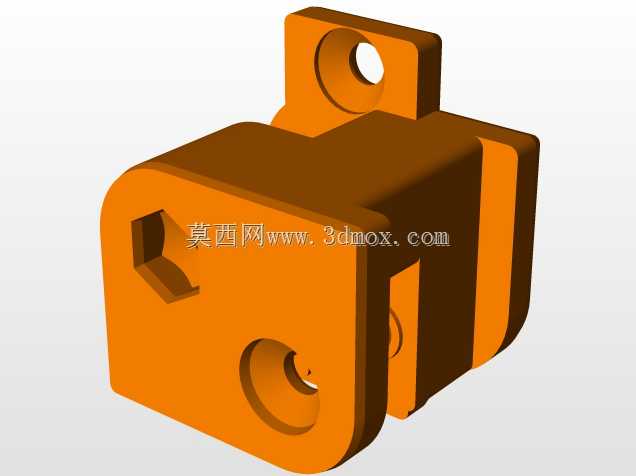

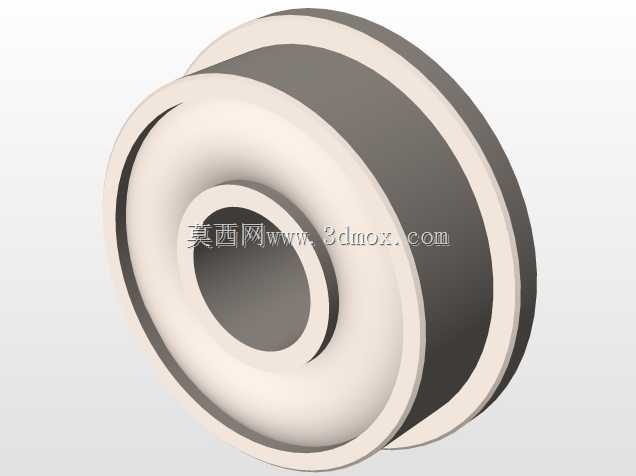

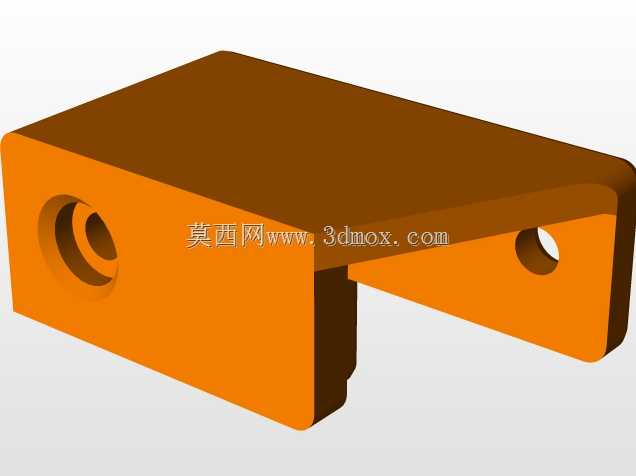

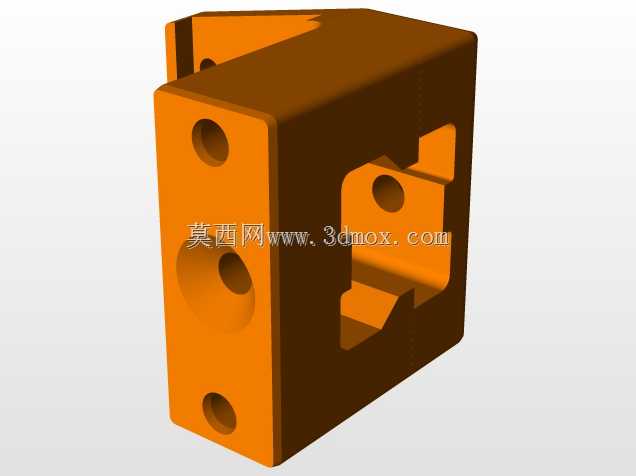

　　避免传动过程中出现轴孔相对转动的问题，轴伸长度预留了标准传动件的安装空间，不会出现传动件与端盖干涉的情况。机身的叠片结构按照高扭矩输出的磁路要求设计，定子与转子的齿槽配比经过优化，可在低速运行时保持足够的输出扭矩，降低低速运行的振动幅度，减少设备运行过程中的共振问题。尾部出线端采用集成接插件设计，将四相绕组的接线整合为标准接口，可直接适配对应规格的电机连接线，省去现场接线的繁琐工序，同时避免接线错误导致的电机烧损问题。端盖部分采用高精度的轴承位设计，前后端盖的轴承室同轴度控制在合理公差范围内，可保证转子运行时的径向跳动量满足传动要求，延长轴承的使用寿命。安装边界方面，机座的四个安装孔为沉头设计，可采用标准内六角螺栓从端面直接固定，

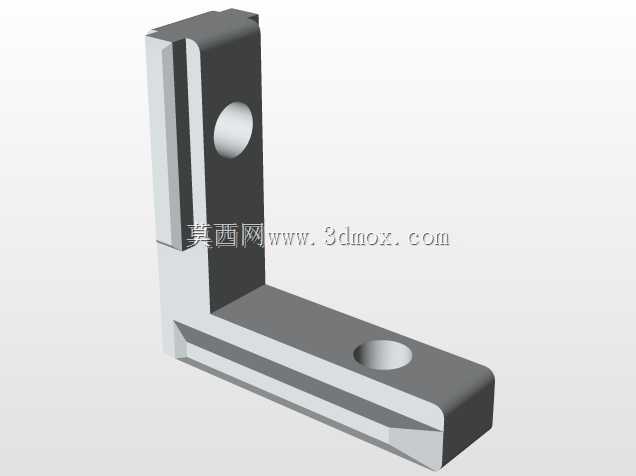

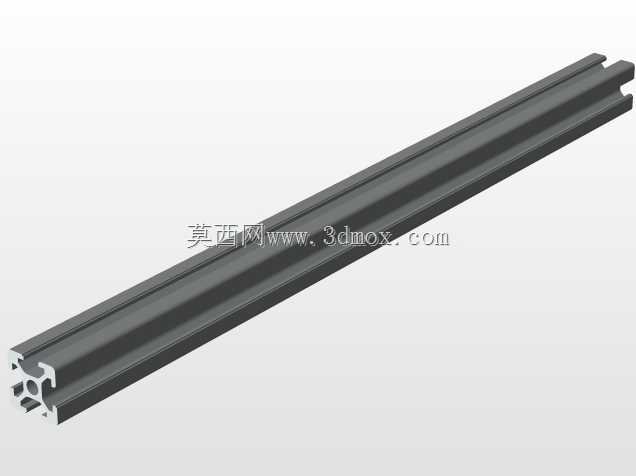

　　螺栓沉入端盖平面后不会突出安装面，保证电机安装后与设备安装板完全贴合，不会出现安装倾斜导致的轴系偏载问题。机身长度按照对应扭矩规格的叠厚设计，预留了足够的散热表面积，在额定负载下连续运行时，机体温升可控制在绝缘等级允许的范围内，无需额外加装散热风扇即可满足常规工况的使用需求。整体结构在设计时充分考虑了通用互换性，所有外部安装尺寸、接口规格均遵循行业通用标准，结构工程师在做设备选型时可直接套用安装尺寸完成布局，无需额外做定制化的结构适配，可有效缩短设备的研发设计周期。
