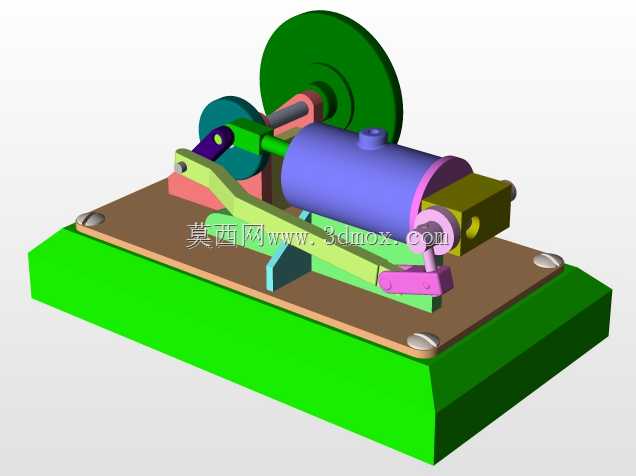

带顶置阀卧式往复式动力机械结构

　　这套带顶置阀的卧式结构，核心适配小型蒸汽动力、压缩空气驱动类的教学演示与原理验证场景，也可作为微型动力输出单元嵌入小型实验设备、科普展品的动力模块中。从实际功能来看，顶置阀的布局直接缩短了气路通路长度，能有效降低介质在阀腔与气缸间的流动阻力，相比侧置阀结构，进排气切换的响应速度更快，动力输出的平顺性更优，适合对动力响应有一定要求的小功率传动场景。

　　设计层面采用了卧式气缸的布局思路，将气缸轴线与安装基座平面保持平行，大幅降低了整机的重心高度，安装后设备运行的振动幅度更小，基座的固定载荷分布更均匀，不需要额外设计厚重的减震安装座就能满足平稳运行的要求。传动部分采用曲柄滑块结构，将活塞的直线往复运动转化为飞轮端的旋转动力输出，飞轮的配重经过偏心校准，能抵消活塞往复运动产生的一阶惯性力，减少运行过程中的动载荷冲击。

　　从安装边界来看，整体结构采用一体化矩形安装基座，基座上预留了四个对称分布的沉头固定孔，安装时可直接通过螺栓固定在安装平台上，不需要额外设计转接支架；各部件的装配间隙经过合理预留，活塞与气缸壁的配合间隙满足常温下无卡滞运行的要求，连杆与曲柄销、活塞销的连接位置都设计了润滑脂存储槽，可减少日常维护的频次。顶置阀的驱动采用偏心轮联动结构，与主轴的传动比匹配进排气的时序要求，不需要额外设置独立的阀驱动机构，整体结构的零件数量更少，装配工序更简单，后期拆解维护时不需要复杂的专用工装就能完成拆装。

　　外形上各部件的轮廓都做了倒角处理，没有尖锐的突出结构，作为教学演示模型使用时能避免磕碰风险，各运动部件的外侧预留了足够的安全间隙，运行时不会出现部件干涉的问题，也方便观察者直观看到动力传递、阀组动作的完整过程，能清晰展示往复式动力机械的核心工作原理。
