四缸直线振荡动力结构三维设计

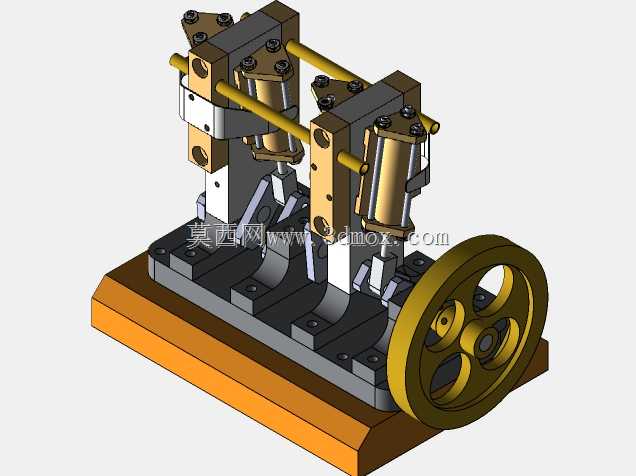

　　这套四缸直线振荡动力结构，核心是通过四个对称布置的气缸单元，将活塞的直线往复振荡转化为端部飞轮的旋转动力输出，在小型动力演示装置、教学实验台、低压气动动力模组场景中有着明确的应用价值。从结构布局来看，四个气缸分为两组对称固定在立式安装支架上，支架采用分体式机加工结构设计，通过横向连接杆件保证两侧安装基准的同轴度，避免气缸运行过程中出现偏载磨损。每个气缸的活塞杆端部通过铰接结构连接到共用的曲柄传动组件，传动组件的输出轴直接与大直径飞轮连接，飞轮自身的转动惯量可以有效抵消四缸往复运动过程中的脉动冲击，让整体动力输出更加平稳，不会出现单缸或者双缸结构常见的死点卡滞问题。设计过程中优先考虑了安装边界的适配性，整体底座采用阶梯式木质安装基座，

　　基座上预留了四个气缸支架的定位安装孔位，所有支架的安装面都做了共面度公差约束，保证四个气缸的轴线都垂直于曲柄传动的回转平面，减少活塞杆的侧向受力。气缸本体采用筒式结构，缸体与端盖通过螺栓紧固，端盖上预留了气路接口的安装位置，可以根据实际使用需求接入压缩空气管路，驱动活塞做往复运动。传动连杆的铰接点都做了间隙配合设计，预留了足够的润滑脂存储空间，长期运行过程中可以有效降低铰接部位的磨损速率。从实际用途出发，这套结构既可以作为机械原理教学的演示教具，直观展示多缸往复式动力的传动逻辑，也可以经过参数适配后改造为小型低压气动马达，用于对输出扭矩要求不高、需要平稳转速的小型设备驱动场景。外形尺寸上，整体结构的长宽高比例经过优化，

　　飞轮直径与气缸行程做了匹配设计，保证活塞在全行程运动过程中不会与支架或者其他运动部件发生干涉，安装基座的底部做了平整处理，可以直接固定在实验台或者设备机架上，不需要额外制作过渡安装板。结构设计过程中对所有运动部件的运动包络都做了干涉检查，每个气缸的活塞行程一致，四个气缸的做功相位依次错开，保证飞轮在整周旋转过程中都能获得持续的动力输入，不会出现动力中断的区间。
