多法兰侧置螺栓紧固式容积泵结构

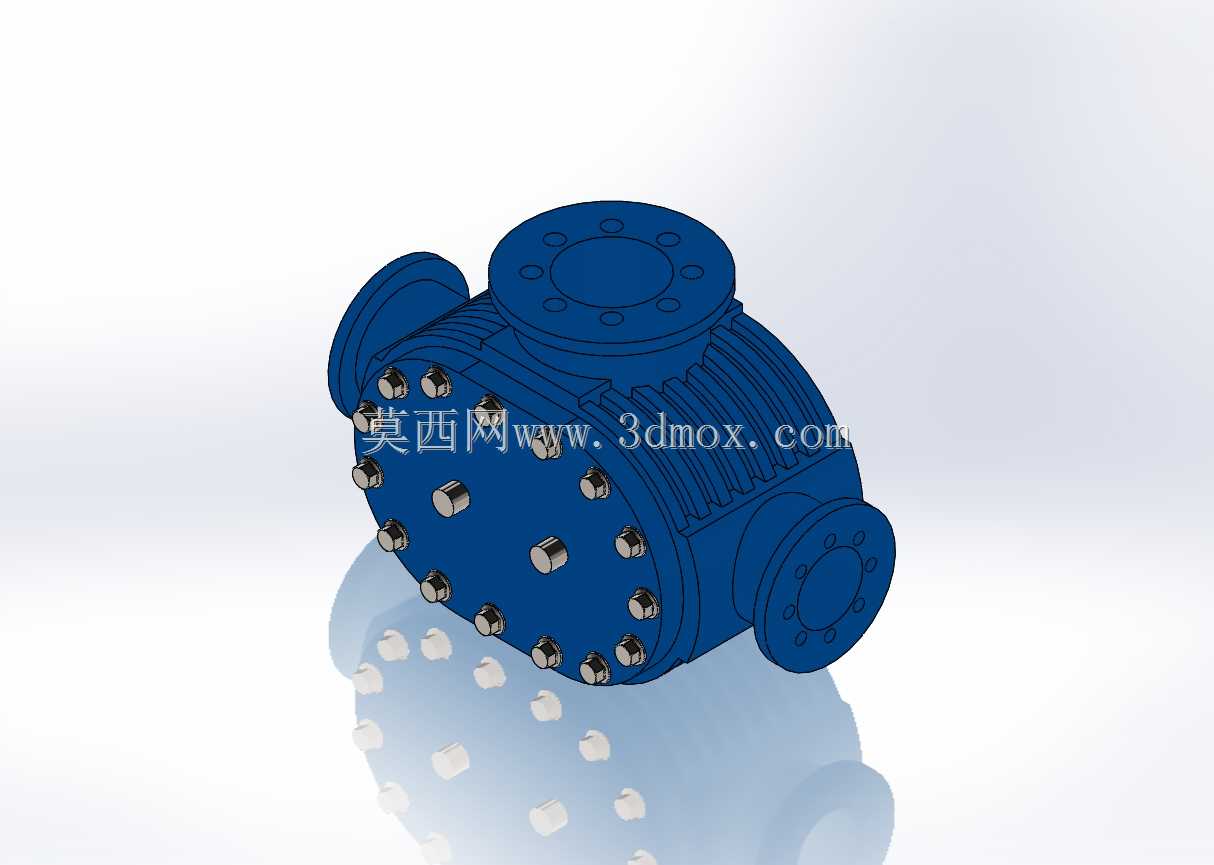

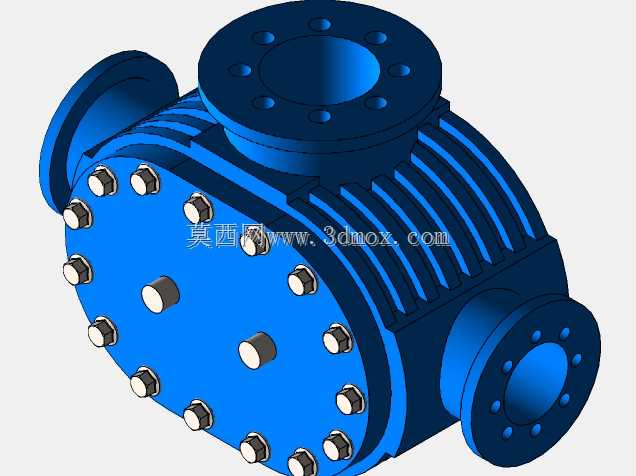

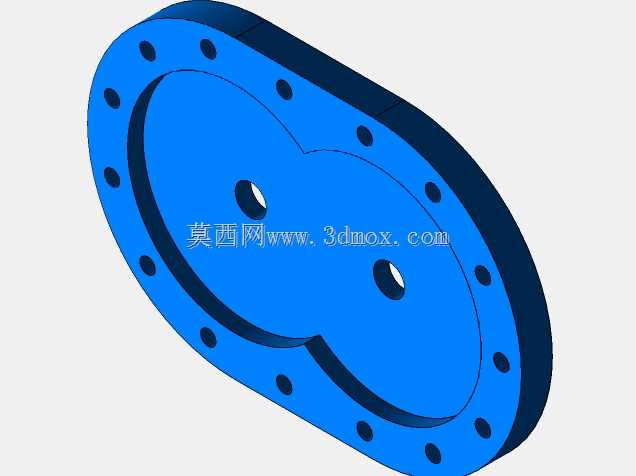

　　该泵体结构面向工业流体输送场景搭建，整体采用卧式承压壳体布局，三个带螺栓孔的圆形法兰分别布置在壳体轴向两端与顶部位置，可分别对接进出管路与辅助工艺接口，适配化工配料、循环供水、油品输送以及中小型工艺管线增压等工况。建模时优先还原壳体的装配边界：中部筒体外侧布置沿周向分布的散热加强筋，既提升壳体刚性，也为连续运行时的热量散出提供换热面积；两侧端盖通过沿法兰面均匀排布的多组外六角螺栓与主壳体锁紧，螺栓位置避开内部流道与转子安装腔，端盖结合面预留密封压合区域，方便现场拆解维护转子、密封件与轴承组件。

　　从选型对接角度看，三法兰的中心高、端面螺栓孔节圆与通孔直径均按常规管路配对逻辑布置，顶部法兰可作为排气、测压或旁路接口使用，也可根据管路走向调整为介质入口；壳体底部轮廓随内部腔型自然收束，下方预留支脚贴合面，安装时可通过垫块或型钢支架找平，避免管路重量直接作用在法兰结合面上。端盖外侧的圆形凸台用于容纳轴封与轴承位，轴向尺寸需与联轴器、驱动电机的安装空间统一校核，尤其在靠近墙布置或成组并排安装时，要预留螺栓拆装扳手空间和端盖抽出距离。

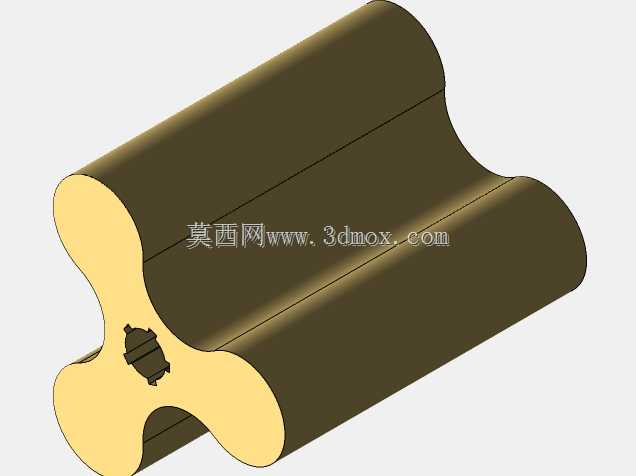

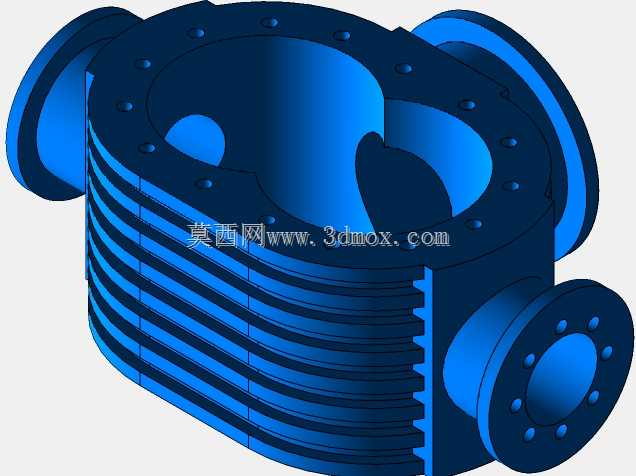

　　结构设计上，壳体壁厚围绕承压腔均匀过渡，法兰根部增加圆角以降低应力集中，外表面的筋条沿筒体长度方向延伸，兼顾加强与散热；螺栓数量按端盖圆周均布，保证密封面压力均匀，减少局部渗漏风险。内部腔型需与叶轮或转子的运动包络保持合理间隙，流道转折处尽量顺滑，降低介质滞留与脉动冲击。对于含轻微颗粒或黏度较高的介质，还可在端盖处预留冲洗或密封辅助接口。整体三维结构完整表达了泵壳、端盖、法兰、紧固件及散热筋的相对关系，可用于管路干涉检查、支架设计、检修空间校核以及泵组成套布置，帮助设计人员在方案阶段确认安装边界、接口方向和维护可达性。
