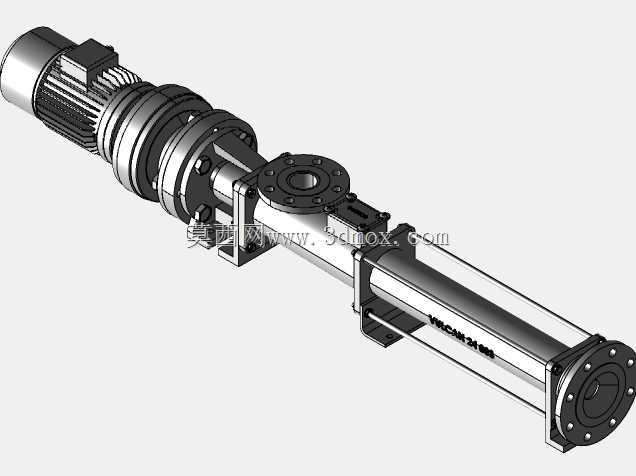

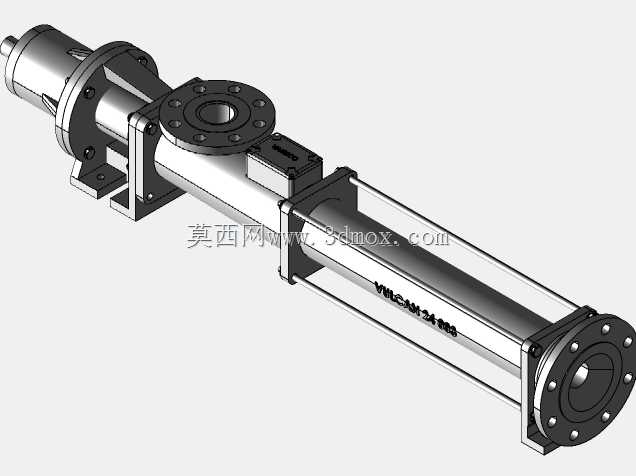

VARISCO VULCAN系列24bar单螺杆输送泵结构

　　这款螺杆泵额定承压能力达24bar，属于容积式输送设备范畴，在市政污泥处理、高粘度化工介质输送、食品酱料灌装、油田采出液混输等场景中应用广泛，尤其适配含固体颗粒、高粘度、易剪切变性的流体输送工况，相比离心泵不会出现介质剪切破乳、气缚断流等问题，运行稳定性更强。从结构设计来看，驱动端采用标准卧式电机直连减速机构的布局，减速单元与泵体通过法兰盘刚性连接，同轴度通过止口定位保证，省去了联轴器找正的复杂工序，现场安装时只需将整机底座固定在预埋基础上即可完成主体就位，大幅缩短现场安装调试周期。泵体的进出口采用法兰式连接结构，侧向垂直向上的进口设计可保证介质自流充满泵腔，避免启动阶段出现干磨现象，出口沿轴向水平布置，可直接对接工艺管线，

　　减少管线弯头带来的流阻损失。定子采用弹性橡胶材质与金属转子配合，通过转子在定子腔内做行星回转运动形成连续密闭腔室，将介质从进口端持续推送至出口端，输送过程无脉动、流量稳定，不会对输送介质产生过度剪切，可有效保护敏感介质的物性。整机的支撑结构采用分体式地脚设计，沿泵轴方向布置两处支撑点，分别位于减速箱底部与泵筒中段，可抵消长轴结构运行时产生的径向挠度，避免转子与定子出现偏磨，延长易损件使用寿命。建模过程中对各部件的配合公差做了还原，包括法兰连接的螺栓孔分布、密封槽位置、轴承位的配合尺寸、转子与定子的过盈量区间都做了对应呈现，可直接用于设备选型阶段的安装空间校核、管线布局模拟，也可作为同类螺杆泵结构设计的参考样例，帮助设计人员快速理解单螺杆泵的传动逻辑、密封布局与安装边界要求，在做泵站布局设计时可直接导入装配环境，核对进出口高度、底座安装孔位、检修预留空间是否满足现场工况要求，避免后期安装出现干涉问题。
