罗茨鼓风机二叶摆线转子结构造型

　　该造型围绕罗茨鼓风机核心啮合副展开，呈现的是一对二叶摆线转子的实体外形与型线关系。罗茨式转子属于容积式流体机械中的关键运动件，常见于污水处理曝气、粉体气力输送、冶金助燃、化工负压抽吸、粮食输送以及水产增氧等工况。设备运行时，两个转子在壳体内做同步反向回转，转子与转子、转子与机壳、转子与端盖之间保持微小而稳定的间隙，依靠工作腔容积的周期性变化完成气体吸入、压缩与排出。

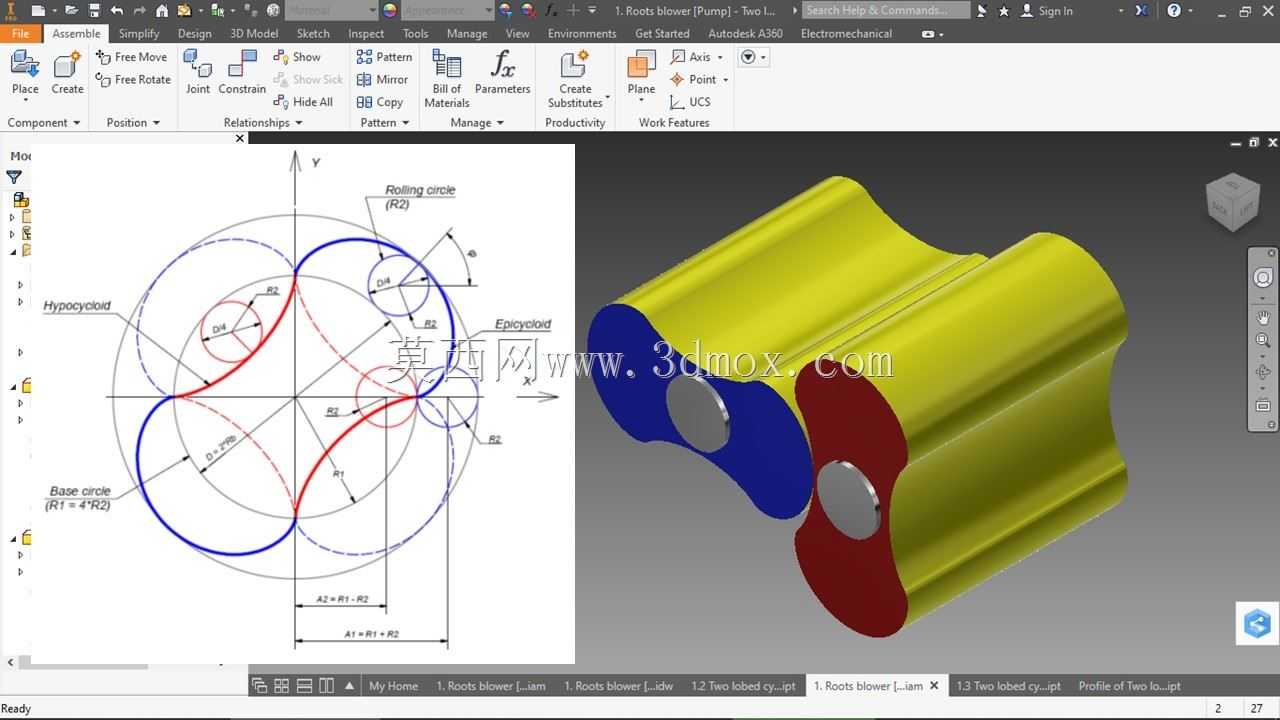

　　从结构思路看，二叶转子的优势在于型线构成相对直观，转子叶瓣数量少，单件回转体的加工与检测路径更容易控制，在中低压、大风量场合具有较好的适应性。摆线类廓形的重点在于共轭关系：一个转子的叶顶圆弧与另一转子的叶谷曲线需要在连续转动中保持合理接触边界，既不能发生实体干涉，也不能因间隙过大造成回流泄漏增加。造型中同时给出了二维型线草图和三维拉伸实体，能够直观看到基圆、节圆、滚动圆以及包络轨迹之间的几何关系，这对理解罗茨转子的廓形生成非常有帮助。

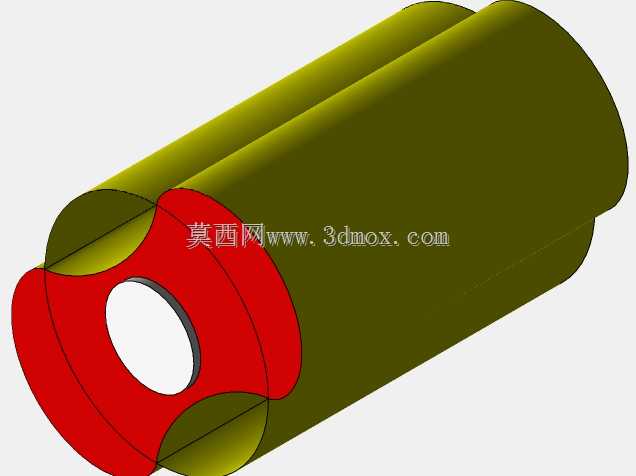

　　实际设计时，转子长度、叶顶回转半径、中心距和轴孔尺寸共同决定安装边界。叶顶外圆决定转子在机壳内腔中的扫掠范围，两转子中心距受同步齿轮传动比和壳体轴承座位置约束；转子轴向长度影响单转排量，也会影响轴系跨度与端盖密封布局。轴孔区域并非单纯开孔，需要结合转轴、键连接、锁紧方式以及动平衡修正进行后续细化。若用于真实产品，还需在叶顶与端面预留热膨胀和加工公差间隙，并根据输送气体温度、粉尘含量和压差选择铸铁、碳钢或不锈钢等材料。

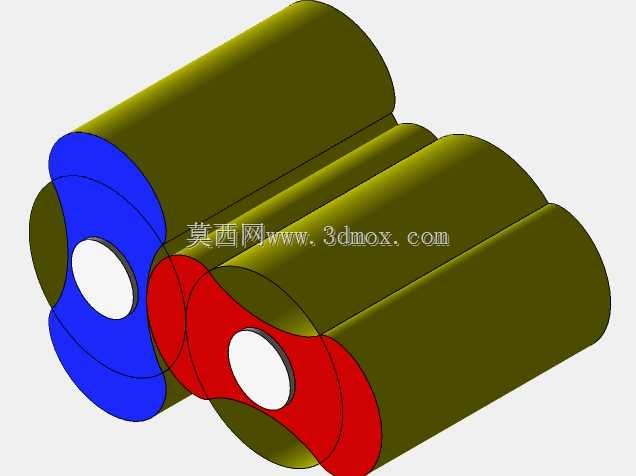

　　该模型的价值在于把抽象的摆线共轭关系转化为可观察的实体配合：二维图中可以核对曲线闭合、对称性和相位角，三维视图中可以检查两转子对装后的空间姿态、叶瓣避让和轴孔朝向。对于结构设计人员，可在此基础上扩展壳体、进气口、排气口、同步齿轮、轴承座和密封结构；对于设备选型人员，可借助转子尺度理解排量、转速与机壳尺寸的匹配逻辑；对于三维建模学习者，该案例也适合练习草图约束、回转对称、拉伸成型以及运动干涉检查。需要注意的是，罗茨转子并不依靠转子自身接触完成密封，高精度同步传动和稳定间隙控制才是整机高效运行的关键。
