三耳折弯钣金连接固定支架结构

项目分类:通用五金配件 发布时间:2022-06-28 ID:674414
  • 三耳折弯钣金连接固定支架结构
  • 三耳折弯钣金连接固定支架结构

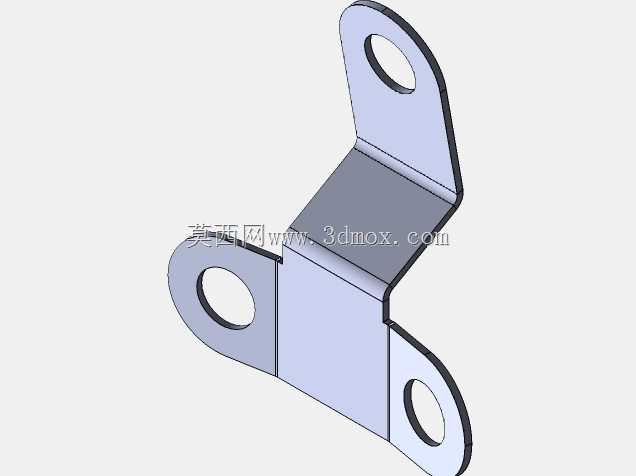

  这款三耳式折弯钣金支架在整机装配里承担跨面连接与载荷过渡的作用,常见于通讯机柜内部走线固定、小型设备外壳与内部机架的跨接定位,也可作为轻型自动化设备上传感器、线束卡扣、小型护板的转接安装座。三个带圆孔的安装耳分别朝向三个不同空间方向,这种布局是为了解决单一支架同时对接三个正交或近似正交安装面的需求,省去现场额外拼接角码、补焊转接板的工序,装配时工人只需对准三个耳片的孔位穿入紧固件即可完成定位,大幅减少机柜内部零散小件的数量。

  从结构受力角度看,支架主体采用等厚薄板经两次折弯成型,中部的两段垂直折弯棱构成了天然的加强筋,薄板在折弯后截面惯性矩显著提升,即便选用较薄的板材,也能抵抗耳片受拉、受轻微扭转时产生的变形。三个耳片末端都做了圆弧收边处理,圆孔中心到耳片外缘保留足够的边距,避免紧固件锁紧时孔壁应力集中造成耳片撕裂;耳片与主体立壁之间采用平滑过渡折弯,没有尖锐转角,既降低冲压折弯时转角处开裂的风险,也消除了装配现场划手、割伤线束的隐患。

  建模过程完全遵循钣金工艺逻辑展开:先绘制平板状态下的外形轮廓,预留折弯扣除量,再依次添加两处折弯特征,保证折弯内R与板材厚度匹配,后续可直接导出平板展开图用于激光下料或数控冲床加工。设计时需要重点核对安装边界:三个耳片的孔位中心距决定了它能适配的安装面间距,耳片开孔直径对应常规螺丝的穿过间隙,折弯后的整体外轮廓不能与周边线缆、相邻元器件发生干涉;支架两个折弯边的高度差经过协调,保证三个安装面贴合后不会出现虚位,锁紧后支架不会出现翘曲。这类钣金支座在小批量设备生产中不用开昂贵的冲压模具,靠激光切割加数控折弯就能快速成型,后期如果安装孔位需要微调,只需要修改平板草图即可快速迭代,非常适配通讯设备、小型电子装备试制阶段的灵活装配需求,也能在量产时作为标准转接件归到五金件库中重复调用。
