小型台式刨削加工设备结构设计

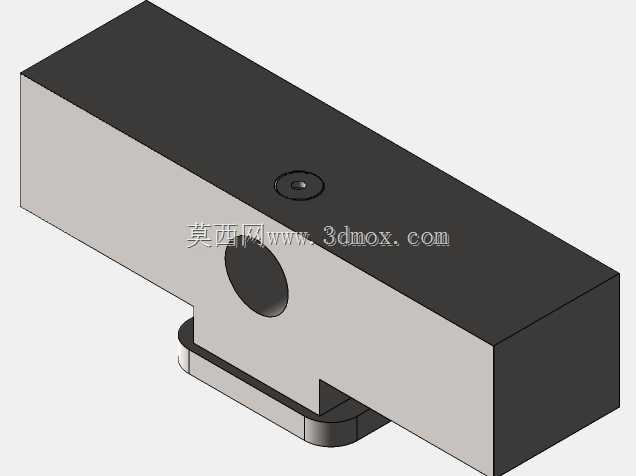

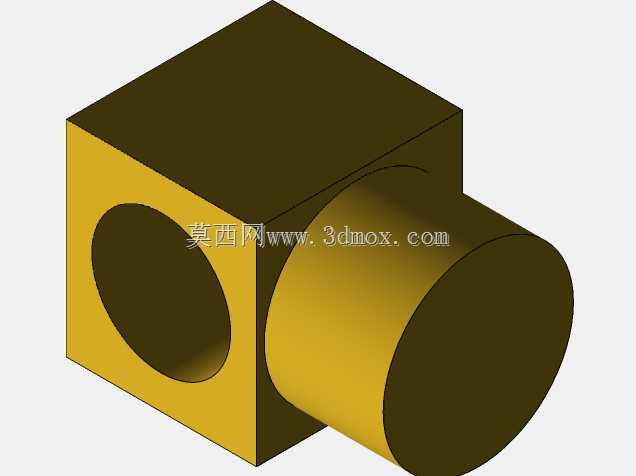

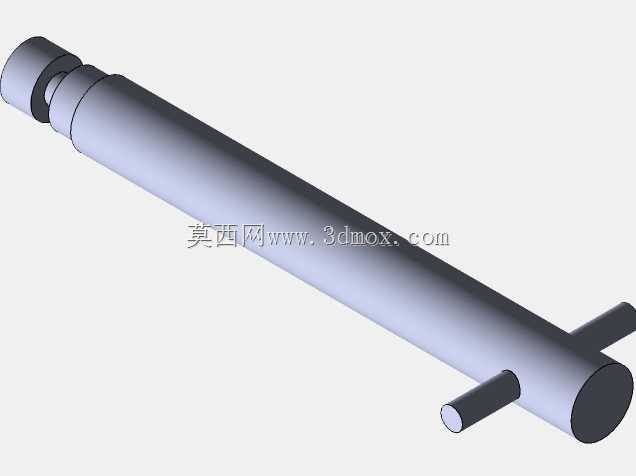

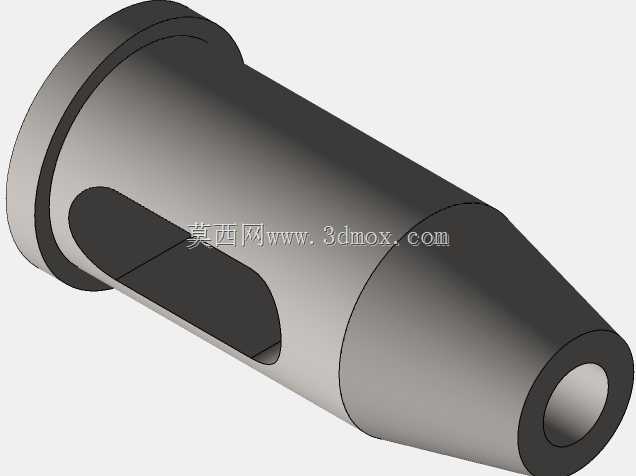

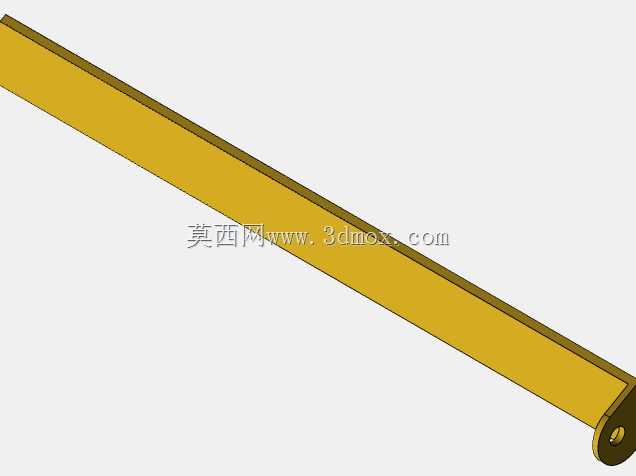

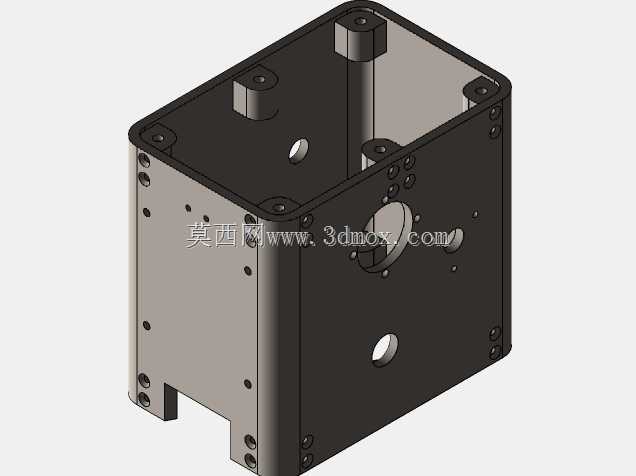

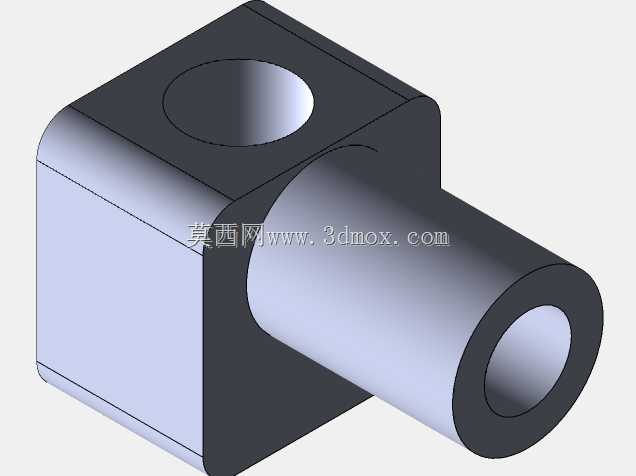

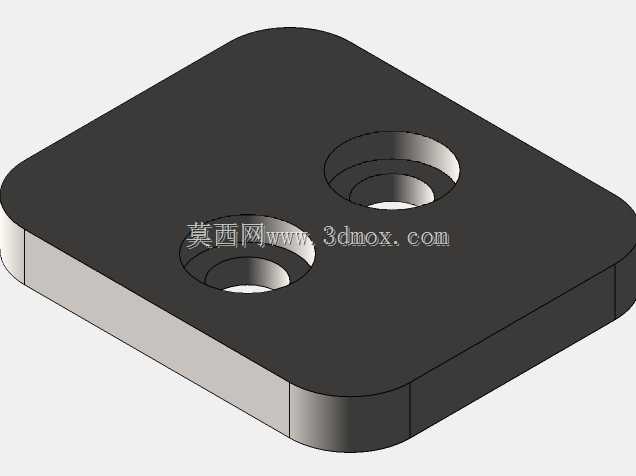

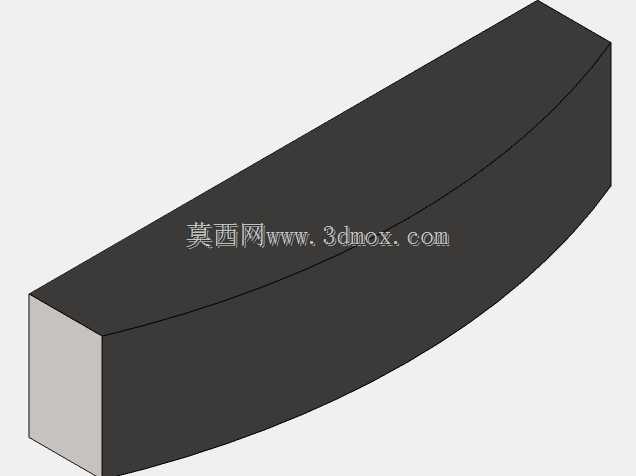

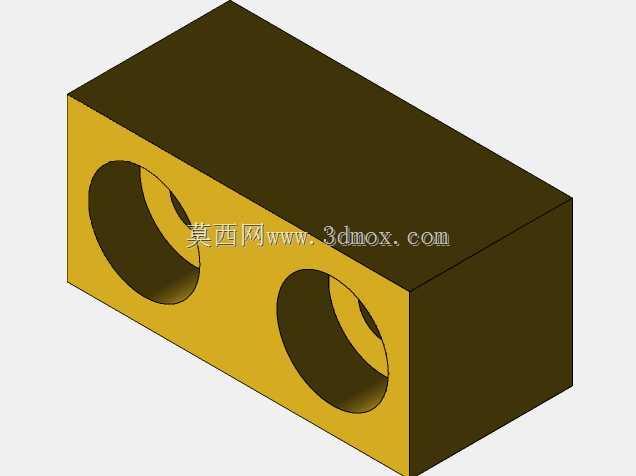

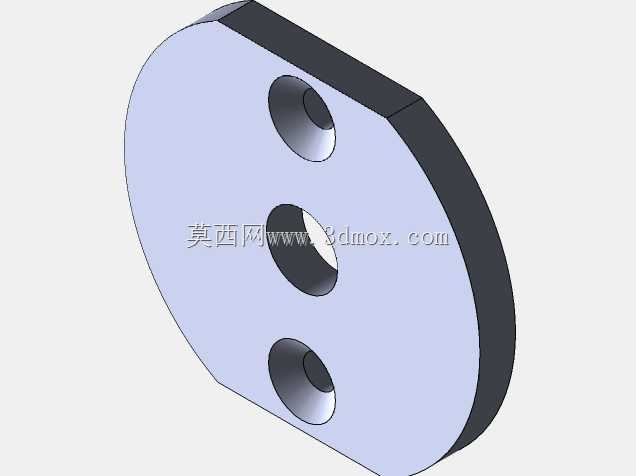

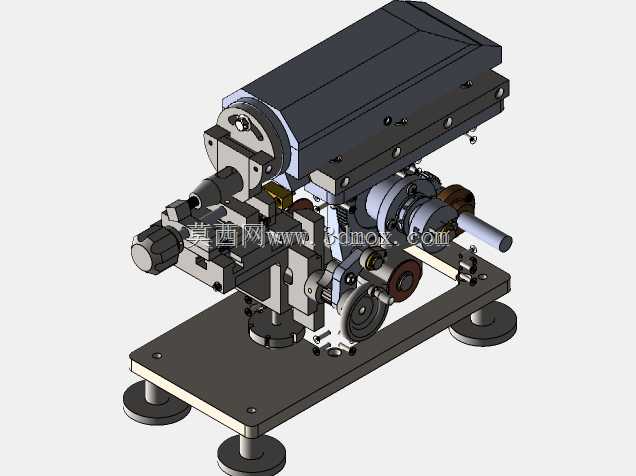

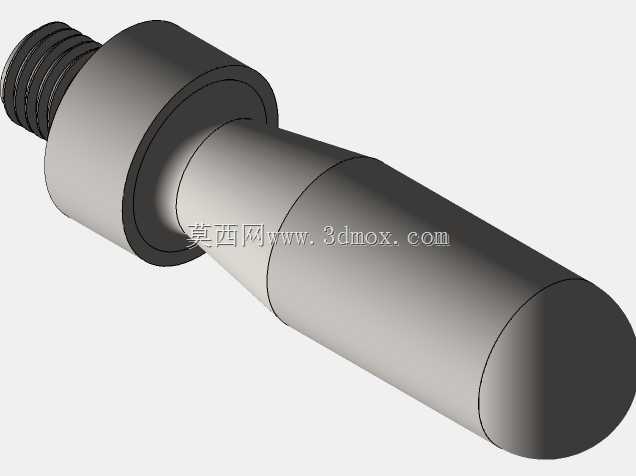

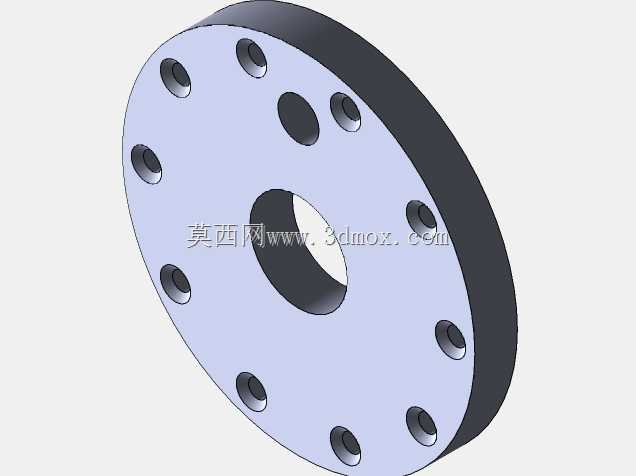

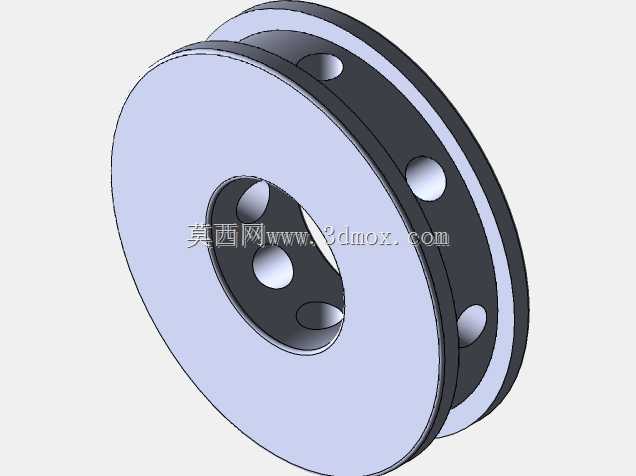

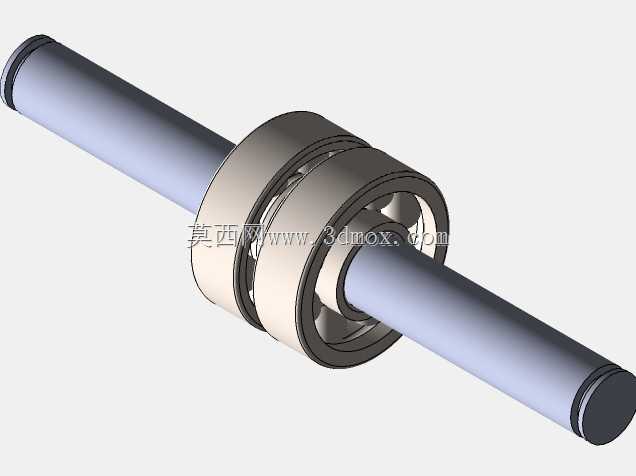

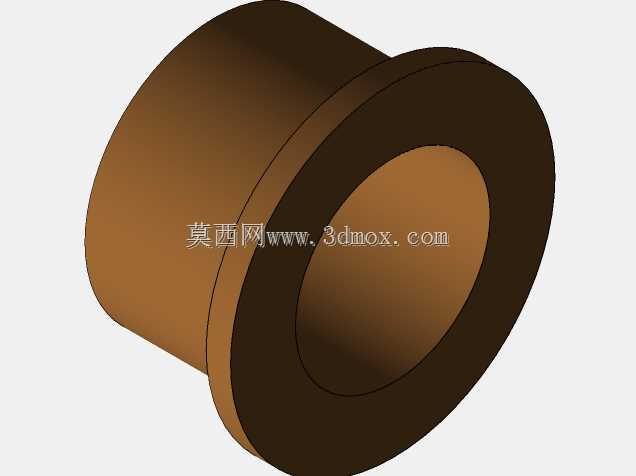

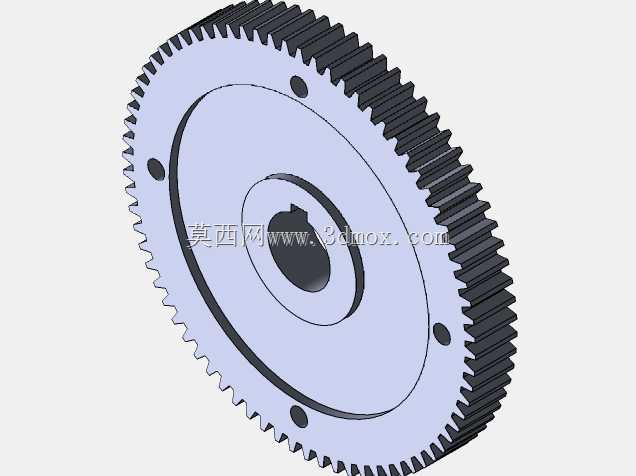

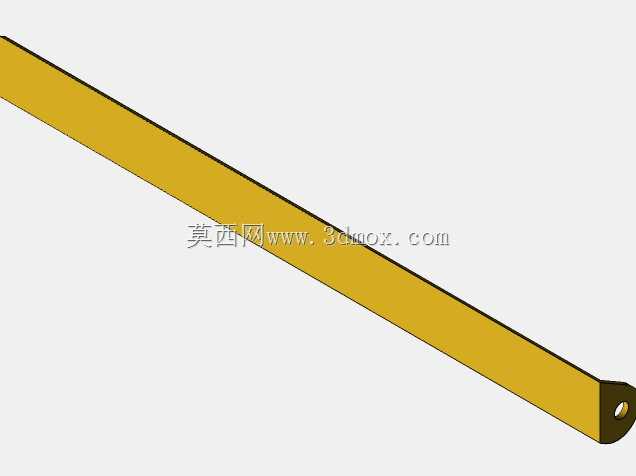

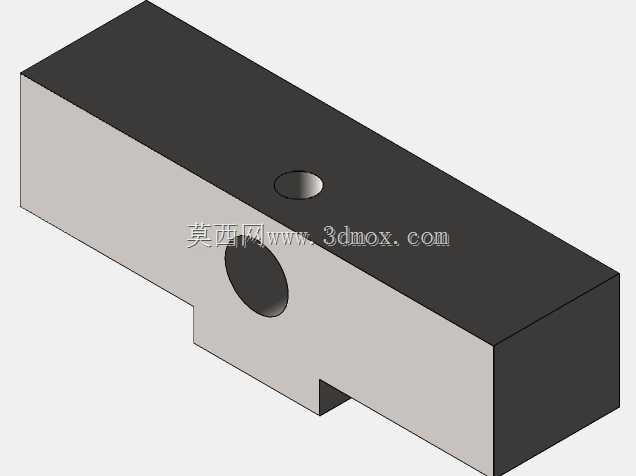

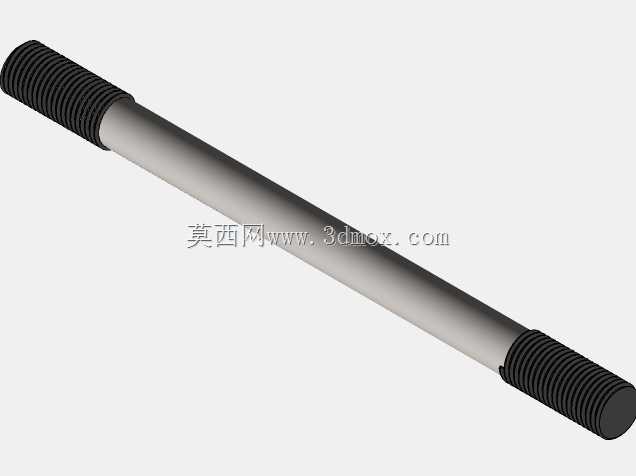

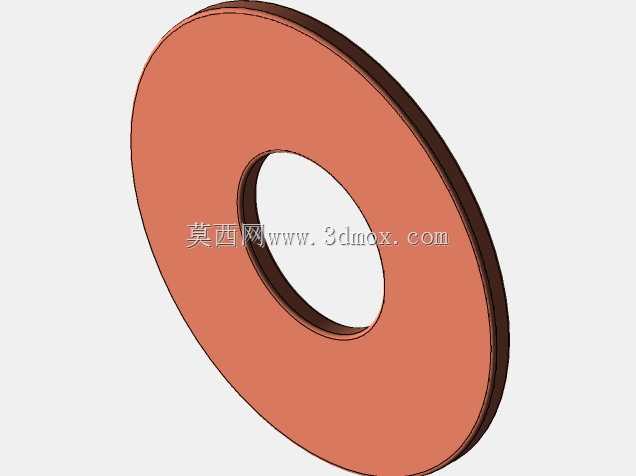

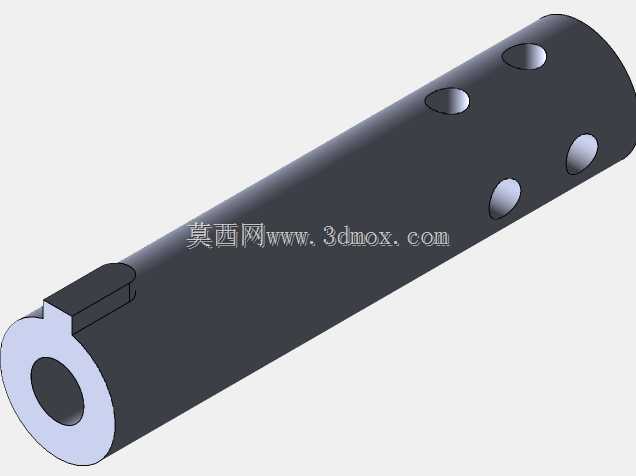

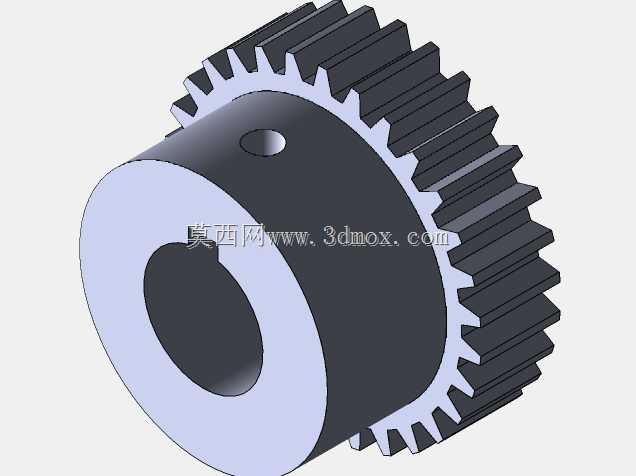

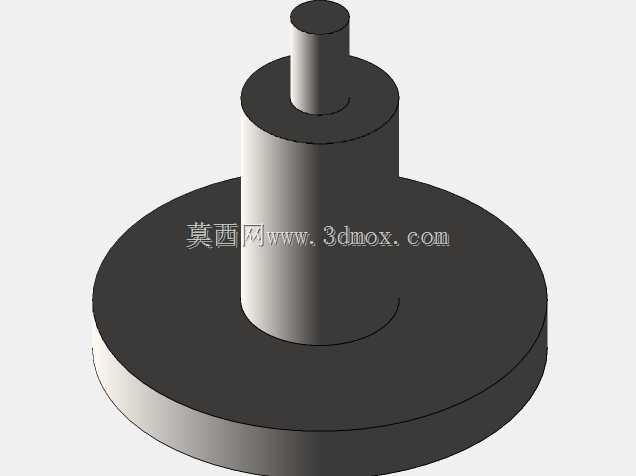

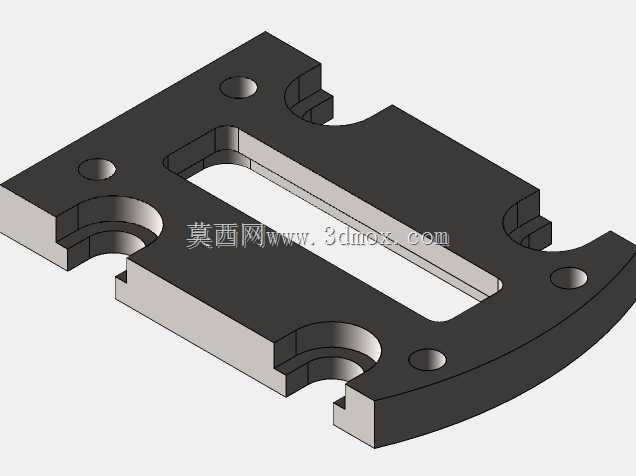

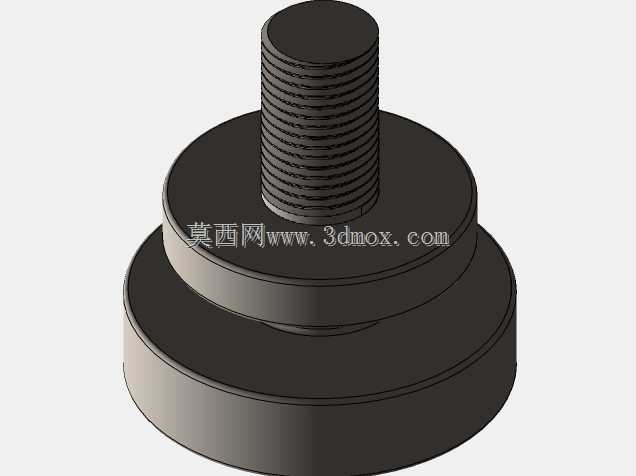

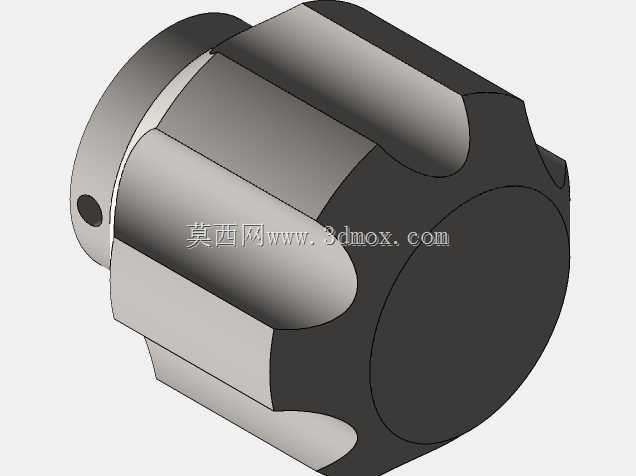

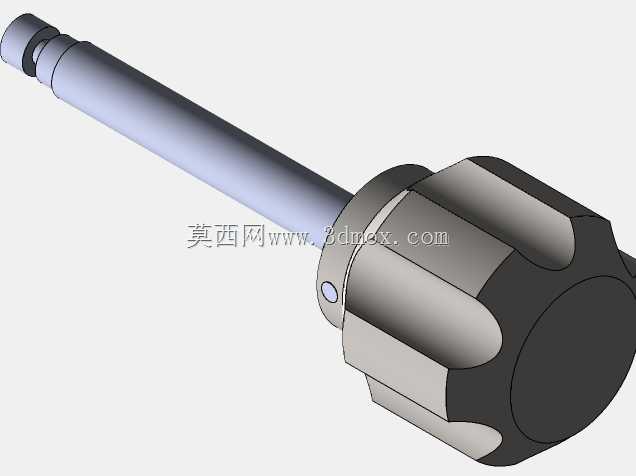

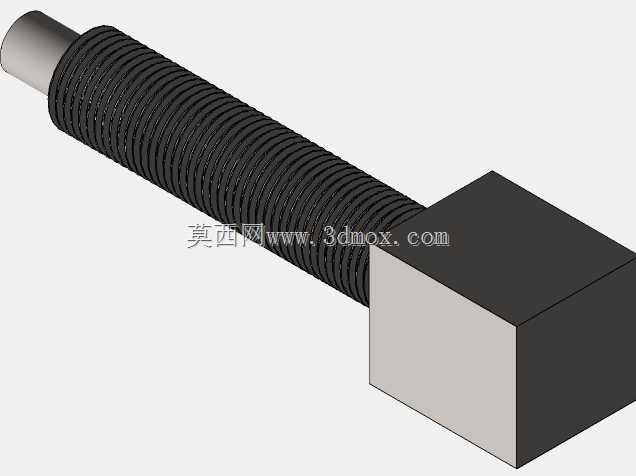

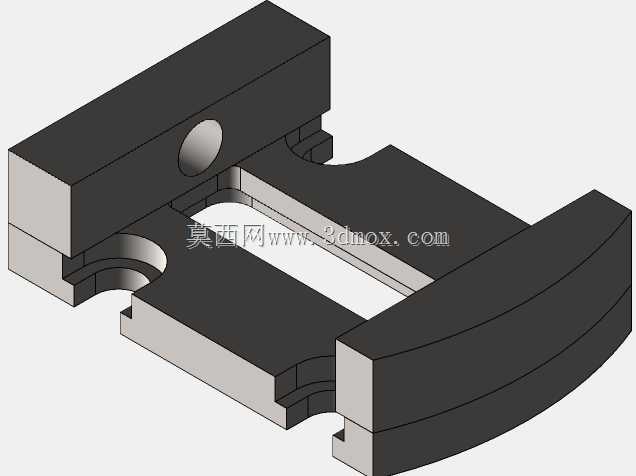

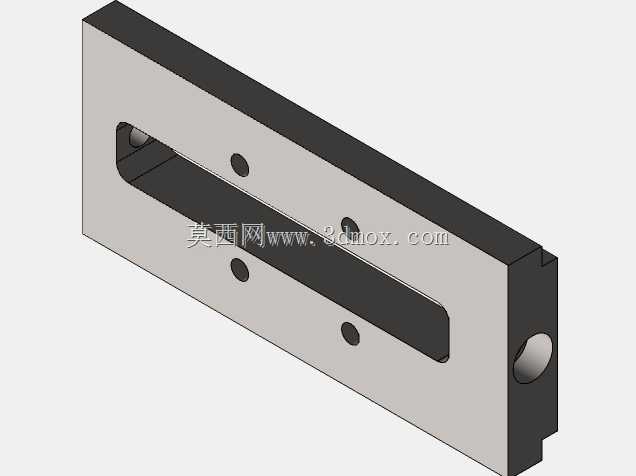

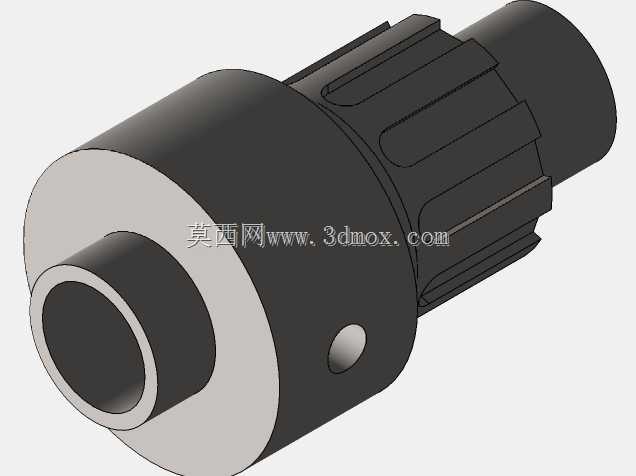

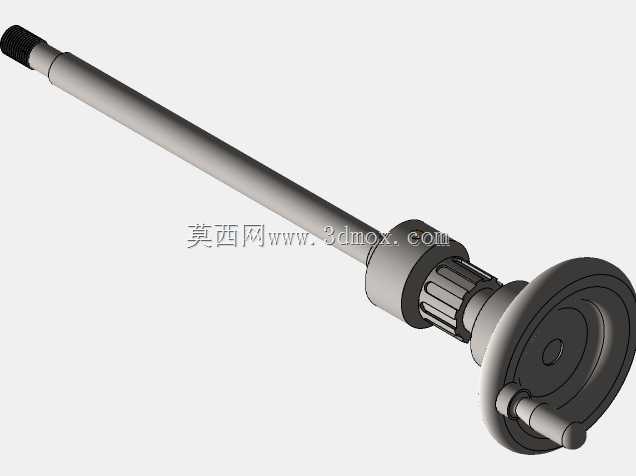

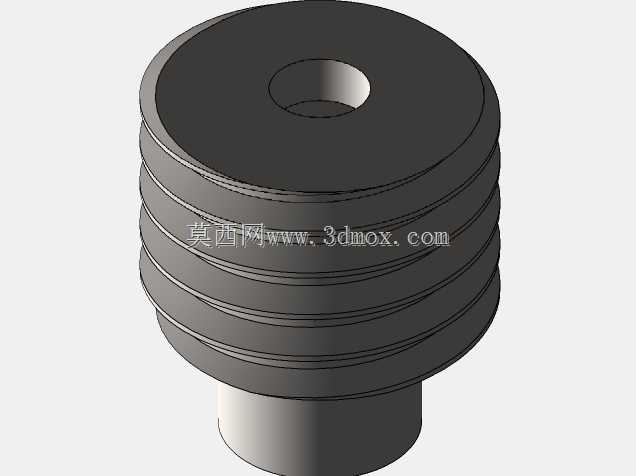

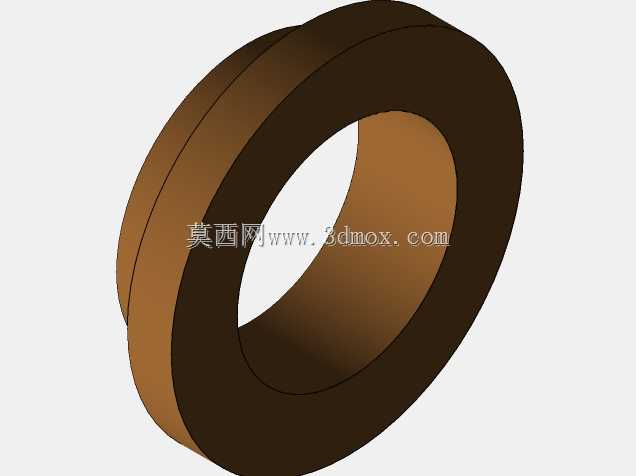

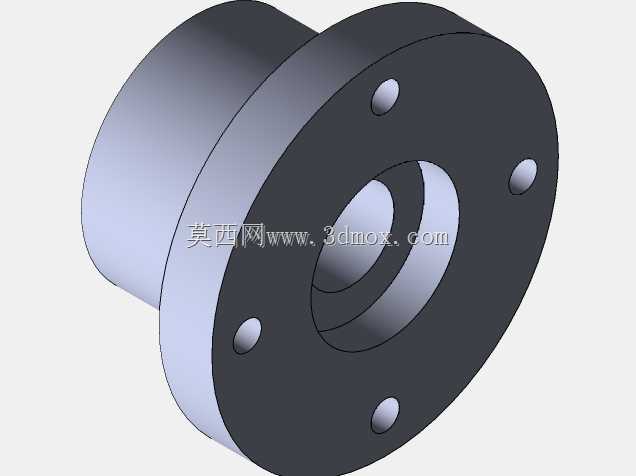

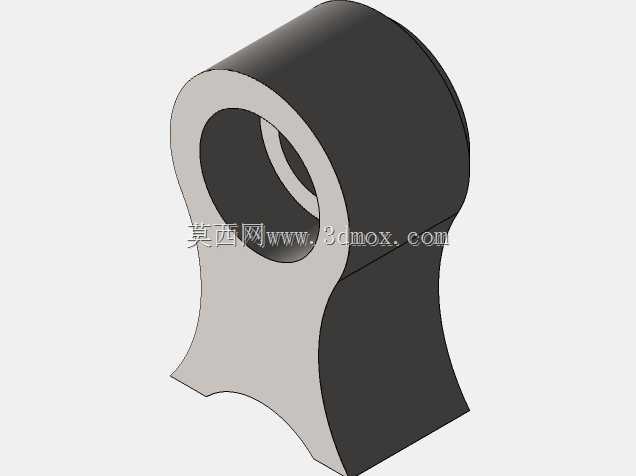

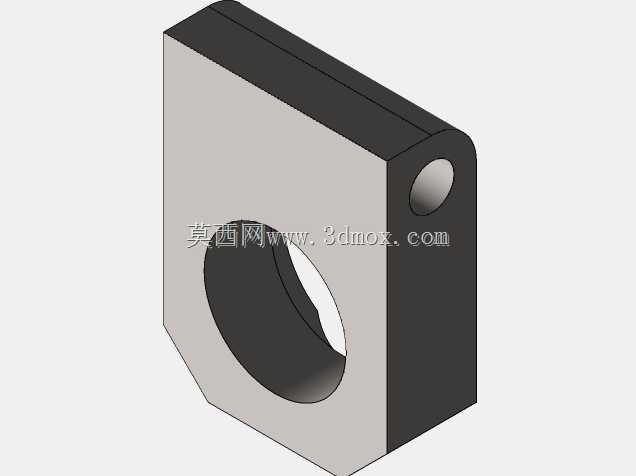

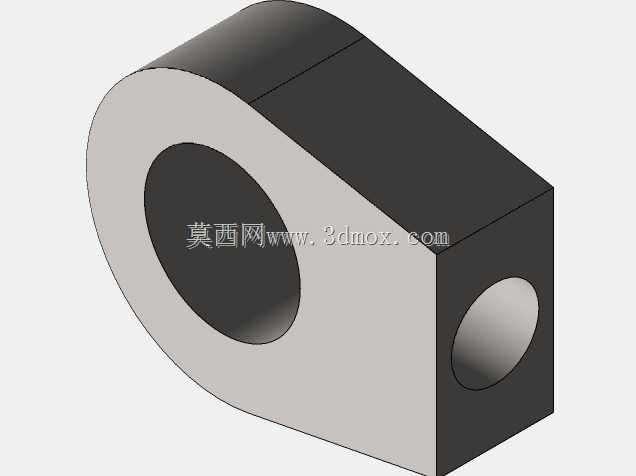

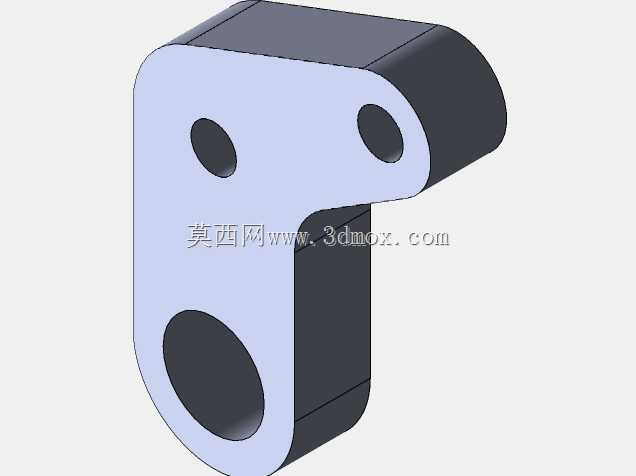

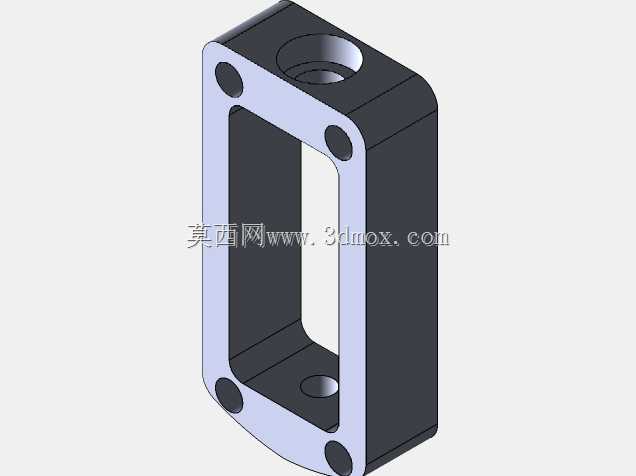

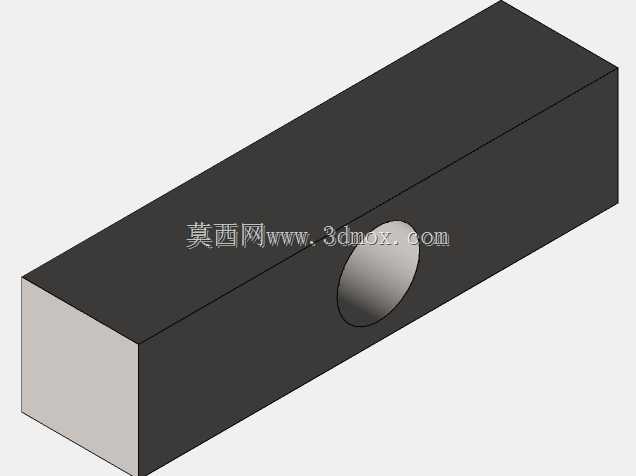

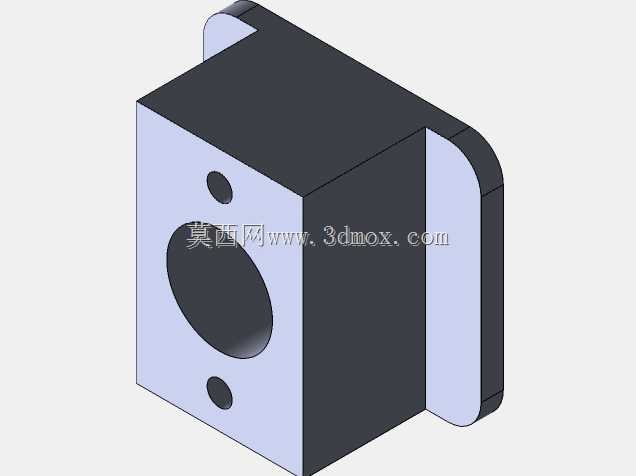

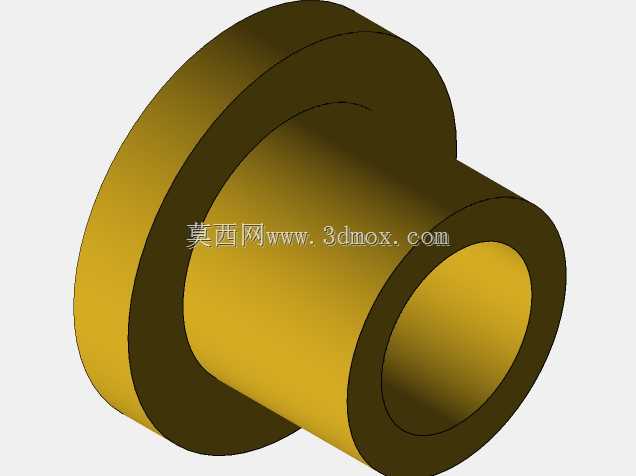

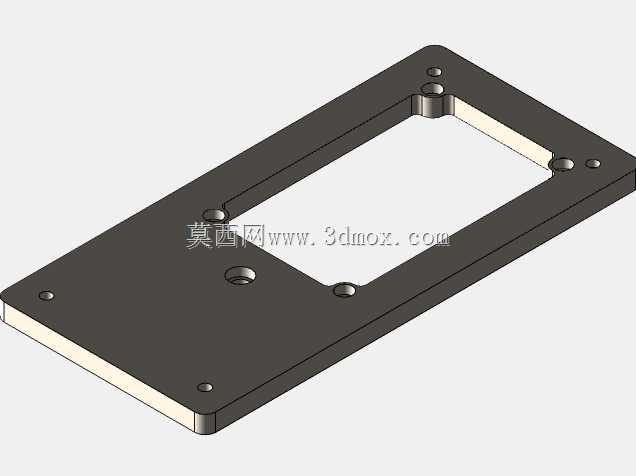

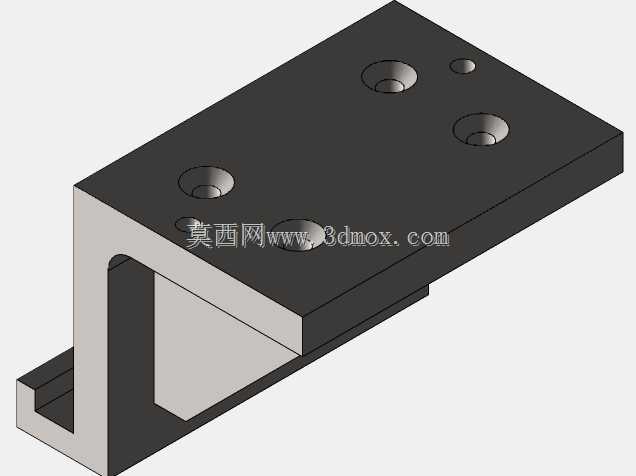

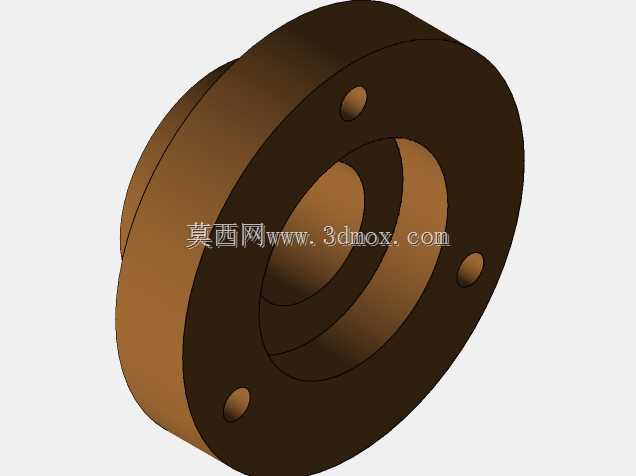

　　这款小型刨削设备的结构设计，核心面向小尺寸工件的平面、沟槽类切削加工场景，适配教学实训、小型机修工位、精密零部件小批量试制的使用需求，区别于大型龙门刨、牛头刨的大占地、大行程特性，整体采用台式布局，底部设置四个可调支撑脚，可直接放置于常规钳工工作台、实训操作台面上完成安装固定，无需额外浇筑设备基础，对安装场地的承重、空间要求极低，适配空间有限的加工场景。从传动结构设计来看，设备采用电机配合带轮、齿轮组的多级传动方案，将动力传递至滑枕部位，带动刨刀完成往复直线切削动作，进给机构通过棘轮棘爪结构配合丝杠实现工作台的横向间歇进给，可根据加工余量调整进给量参数，保证切削过程的稳定性，避免大进给量导致的刀具崩损、工件变形问题。

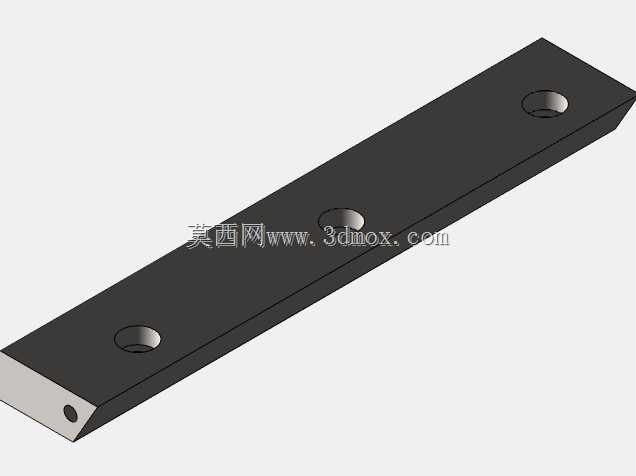

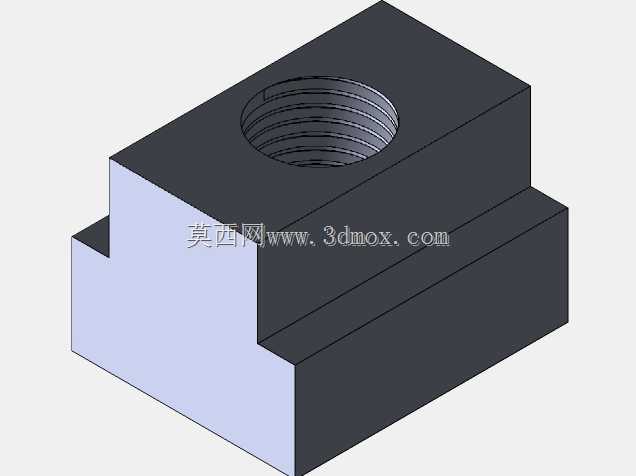

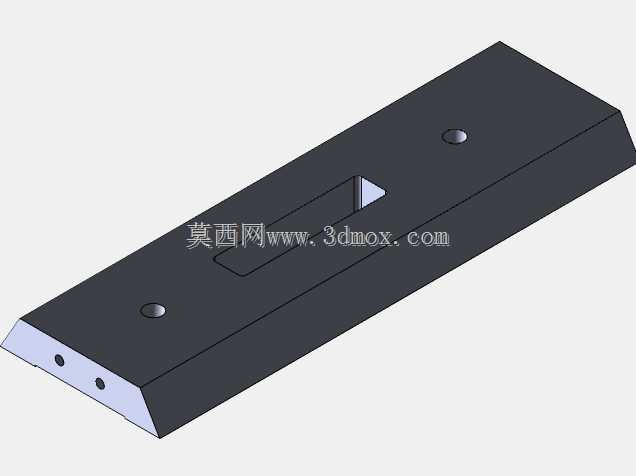

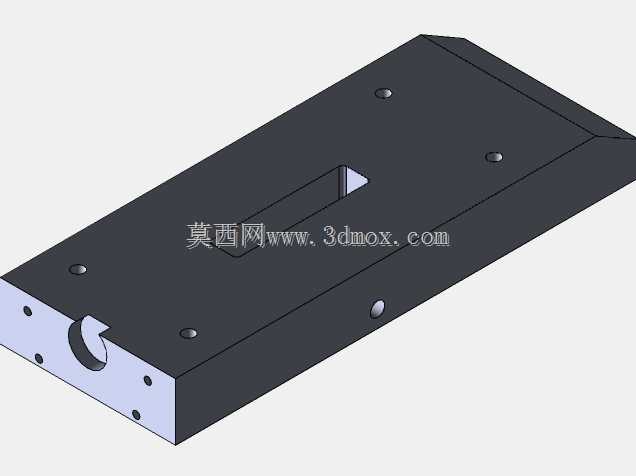

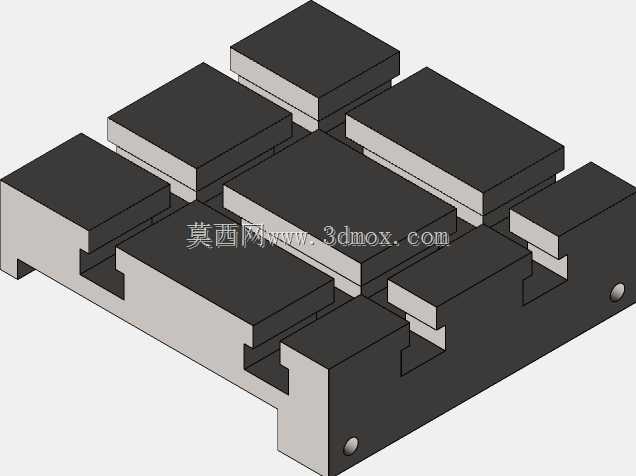

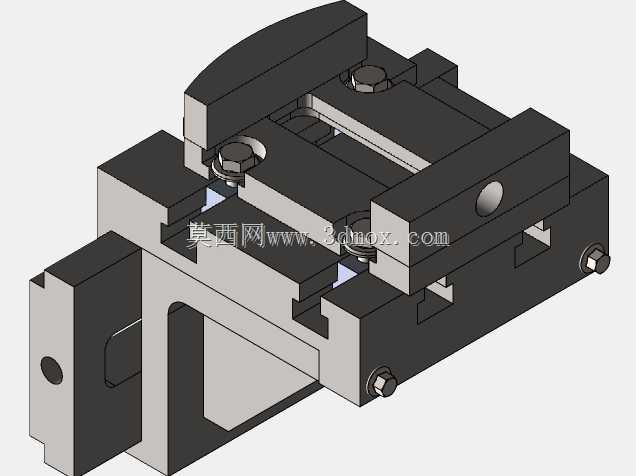

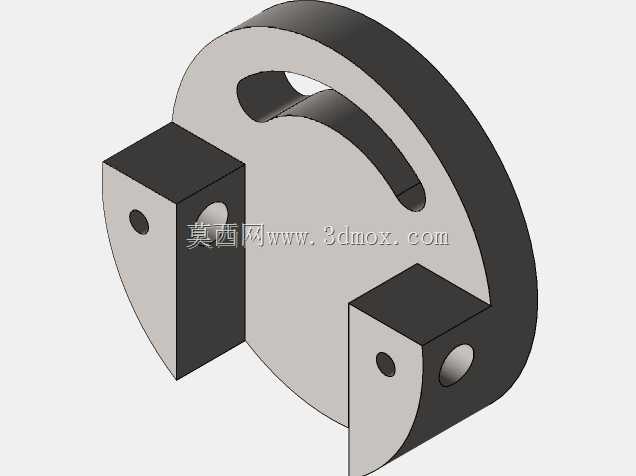

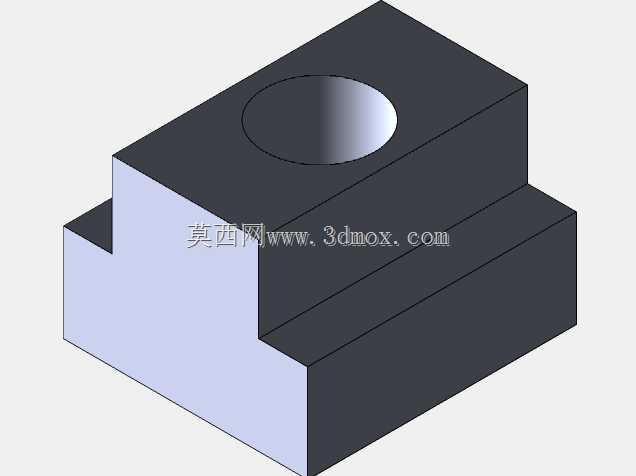

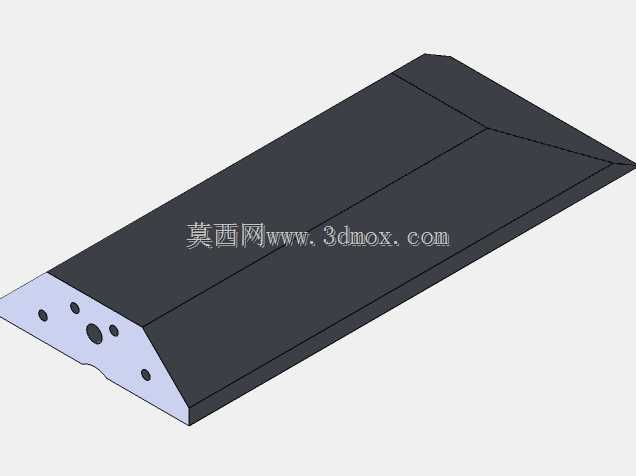

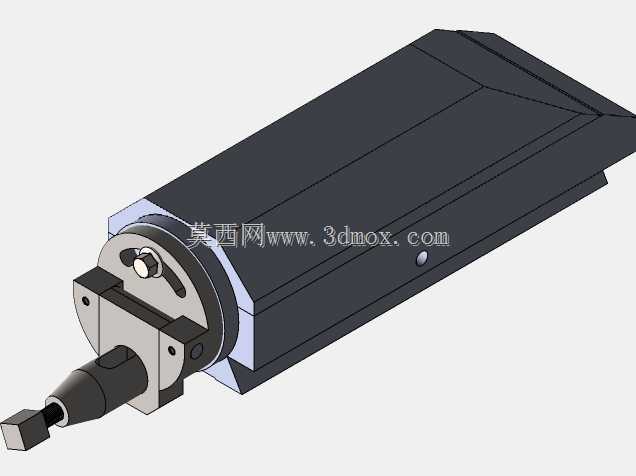

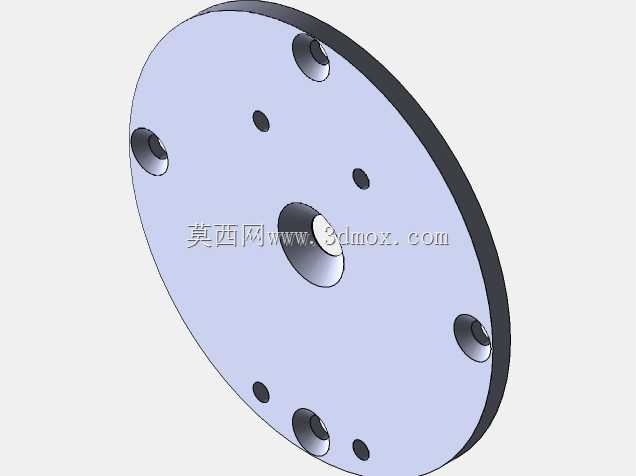

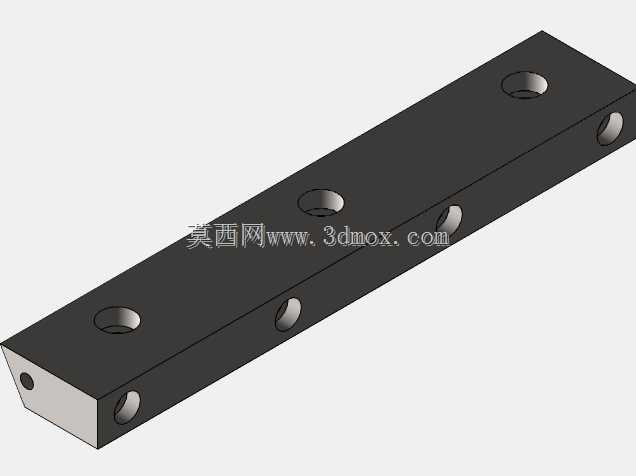

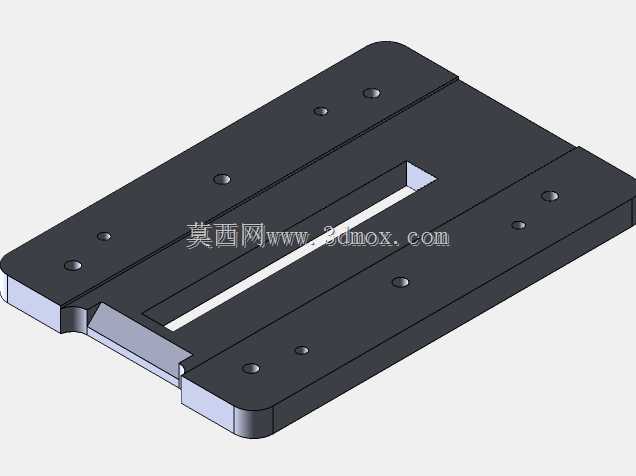

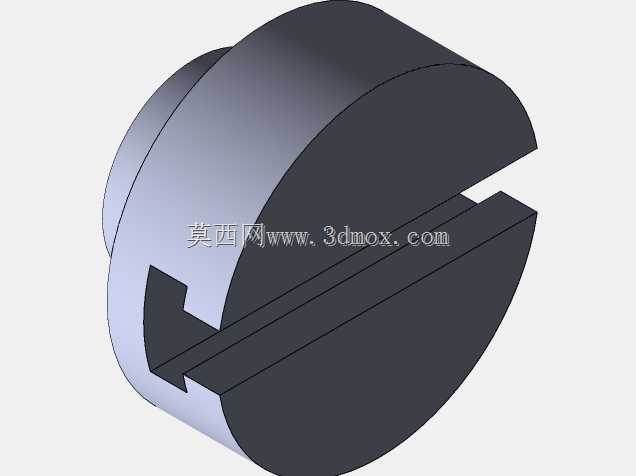

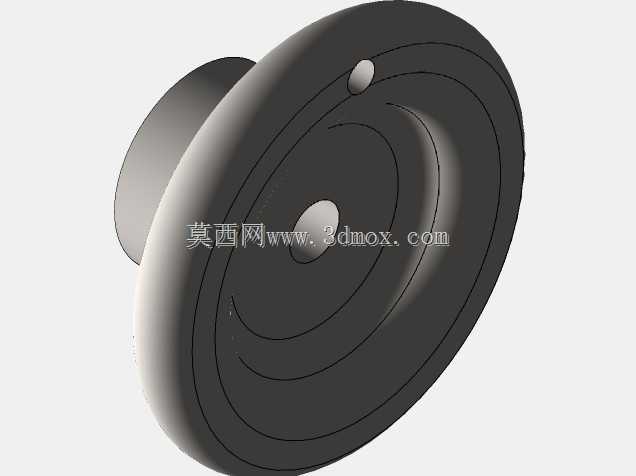

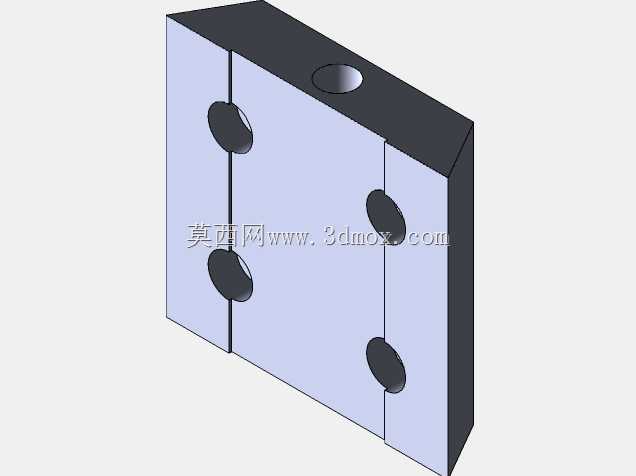

　　滑枕部位的导轨采用矩形贴合面设计，配合可调镶条结构，可在长期使用出现磨损后调整导轨间隙，保证运动精度，避免滑枕运动过程中出现爬行、偏摆问题，直接影响加工面的平面度精度。刀架部位设置可转动的刻度转盘，可调整刨刀的切削角度，适配斜面、T型槽等不同特征的加工需求，刀夹采用通用型螺钉锁紧结构，可适配标准焊接刨刀、机夹刨刀的装夹，无需定制专用刀具，降低使用过程中的耗材成本。工作台采用带T型槽的平板结构，可通过压板、螺栓直接装夹小型异形工件、方料毛坯，装夹边界覆盖常见的小尺寸金属加工件，无需额外制作专用夹具。整体结构的外露传动部位均设置防护盖板，避免切削过程中铁屑飞溅进入传动啮合部位，造成齿轮、带轮的异常磨损，

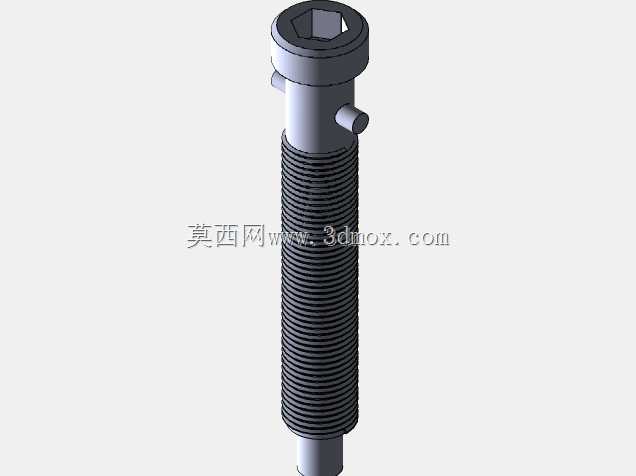

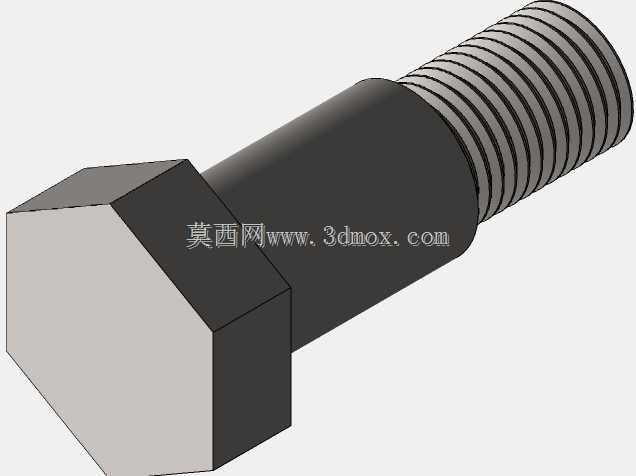

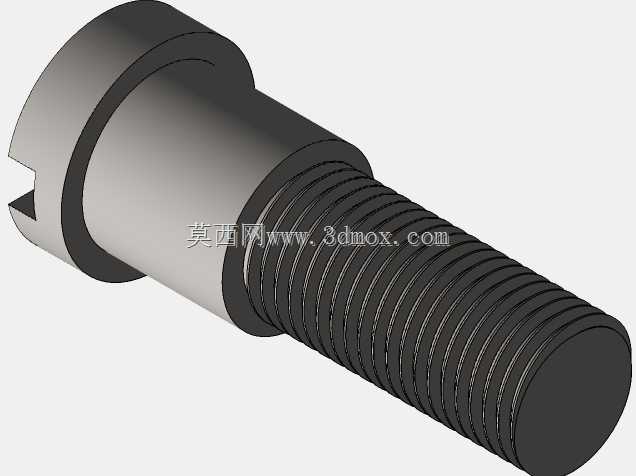

　　同时降低操作过程中人员误触传动部件的安全风险。设备的所有连接部位均采用内六角螺钉锁紧，日常维护时可快速拆解盖板，对传动部位进行润滑、磨损件更换操作，无需复杂的专用工装。从安装边界来看，设备整体占地尺寸不足半平方米，操作高度适配常规站立作业的人机工程要求，操作人员可直接站在设备前方完成工件装夹、对刀、进给调整、加工观察的全流程操作，无需额外配置登高、移位辅助设施。在实训教学场景中，这款设备可直接用于机械加工专业的刨削工艺实操、设备结构拆装测绘、传动原理演示等教学环节，学员可通过拆解观察内部的带传动、齿轮传动、间歇进给结构，直观理解金属切削设备的运动逻辑，也可直接操作设备完成铝件、塑料件、软钢件的平面刨削练习，掌握刨刀对刀、切削参数调整、工件装夹的基础操作技能。在小型维修工位场景中，可用于小尺寸配件的键槽、平面修复加工，无需将待修配件转运至大型机加工车间，缩短维修等待周期，适配小批量、非连续的加工需求。
