42系列两相混合式步进电机结构设计

　　这款42规格步进电机的三维结构，在小型自动化设备的选型适配中覆盖了极广的应用场景，从桌面级3D打印机的轴进给驱动、小型点胶机的位移执行，到自动化产线上的小型分拣模组、医疗检测设备的样本传送机构，都能见到同规格产品的实际落地。作为开环控制体系里的核心动力元件，它不需要额外的位置反馈装置就能实现精准的角位移输出，每接收到一个脉冲信号就转动固定的步距角，通过控制脉冲数量就能完成精准的位置定位，调整脉冲频率则可以实现转速的灵活调节，这一特性让它在低速大扭矩的小型传动场景里，比普通直流电机拥有更可控的运动表现。

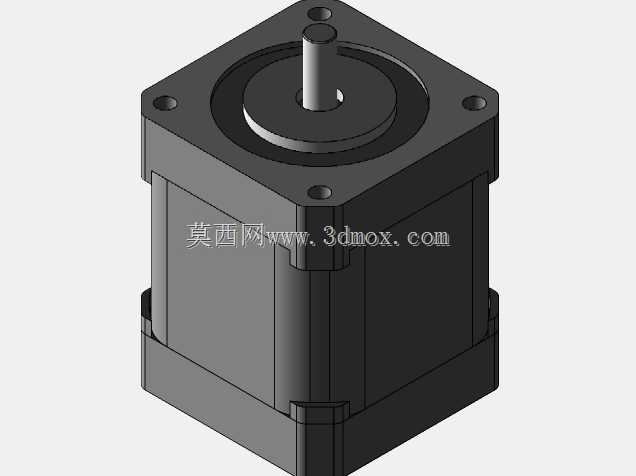

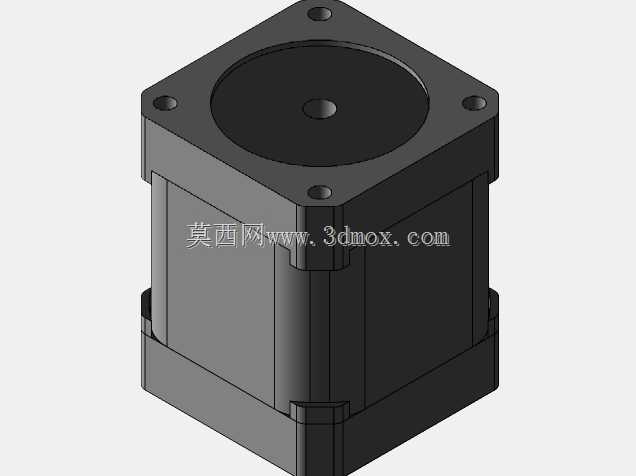

　　从结构设计思路来看，这款模型完整还原了量产产品的装配逻辑：前端盖采用方形法兰结构，四个角预留的安装孔位完全遵循42系列电机的通用安装规范，孔位间距、中心轴伸的同轴度公差都按照行业通用标准做了还原，设计人员在做整机结构适配时，不需要反复核对安装边界，直接调用模型就能完成安装板的孔位匹配。输出轴采用单轴伸设计，轴径、轴伸长度都匹配通用的联轴器安装尺寸，不管是搭配同步轮、丝杠还是行星减速箱，都能直接适配标准连接件，不需要额外做轴的二次加工。机身部分采用叠片式定子结构的外观还原，外壳的方形切面做了合理的圆角过渡，既兼顾了量产时的压铸工艺可行性，也能避免装配过程中锐边划伤操作人员。后端的结构预留了编码器安装位的扩展空间，如果后续需要升级闭环控制，不需要改动电机主体安装尺寸就能加装反馈元件。

　　在安装边界的尺寸把控上，模型严格遵循42步进电机的通用外形规范，机身截面为42mm×42mm的标准方形，不同机身长度对应的扭矩区间在选型时可以直接参考同规格量产产品的参数，前端轴伸的中心高、法兰定位止口的尺寸都做了精准还原，设计人员在做机构干涉检查时，能直接通过模型判断电机安装后和周边结构件的间隙是否合理，避免实际装配时出现空间冲突。定子与转子的配合间隙、端盖与机身的定位止口结构都在模型里做了体现，能帮助刚接触传动设计的人员快速理解步进电机的内部装配逻辑，在做定制化改型时，可以直接在这个模型基础上调整机身长度、轴伸形式，缩短非标电机的设计周期。
