卧式底脚安装减速电动机三维结构

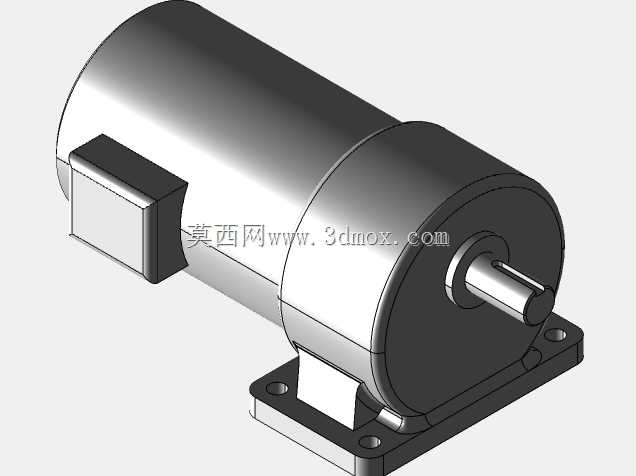

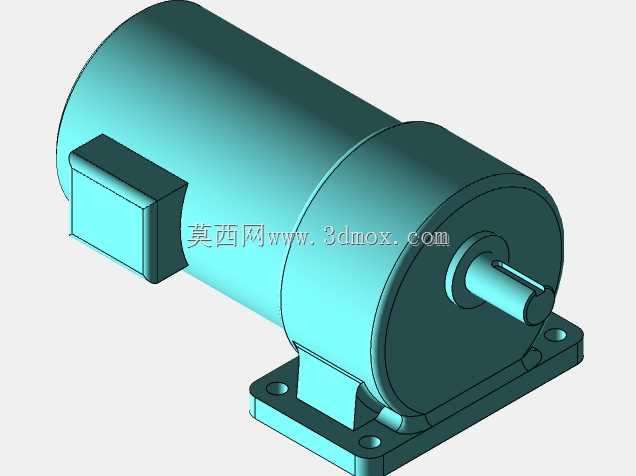

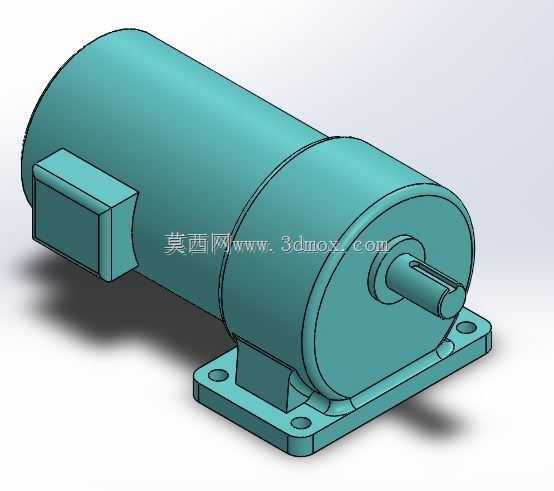

　　这套三维结构呈现的是卧式底脚安装型减速电动机，主体采用圆筒形电机壳体与前置减速端盖一体化布置，输出轴从前端盖中心伸出，底部通过带安装孔的铸造底脚固定，侧面设置接线盒，整体轮廓紧凑，适合在空间受限的设备机架内完成动力输入与低速大扭矩输出。

　　从现场布置看，这类驱动单元常见于输送线、包装机械、食品加工设备、小型自动化专机以及辅助传动机构。设备运行时，电机内部转子产生高速旋转，前置减速级将转速降低并放大扭矩，最终通过伸出轴连接联轴器、链轮、带轮或齿轮，把动力传递给执行机构。相比单独电机外接减速器，集成式结构能够减少同轴度调整工作量，降低联轴器占用空间，也使整机防护和对中稳定性更好。

　　建模时需要重点把握几个边界关系。底脚是整机承载和定位基准，四个安装孔的孔距、孔径、底脚厚度以及底面到轴中心的高度，直接决定设备机架垫板和螺栓规格是否匹配。输出轴的直径、键槽位置、轴伸长度和端面距离会影响后续传动件选型；若轴端与链轮或联轴器干涉，往往不是单一零件问题，而是轴伸、端盖台阶和护罩空间共同约束的结果。

　　圆筒壳体上的散热筋、端盖止口、接线盒朝向以及吊环或安装面位置，也需要在三维装配中保留清楚。接线盒通常要预留电缆弯曲半径和检修开启空间，不能紧贴机架侧板；底脚附近则要留出扳手空间，便于螺栓紧固和后期维护。对于带减速段的电机，前端壳体直径明显大于电机筒身，建模时应保证减速腔、输出轴支承位和安装底脚之间的加强过渡，避免外观成型后出现壁厚不均或支撑刚性不足。

　　结构设计思路上，该模型把电机主体、减速端盖、输出轴、接线盒和底脚作为完整装配体处理，能够用于检查设备内部干涉、确认传动轴线高度、绘制机架连接板以及校核维护空间。在产线布局阶段，可直接以底脚安装面和输出轴轴线为基准进行定位；在零件细化阶段，则可进一步补充螺栓、键、密封圈、铭牌和接线端子等细节。外形方面，圆筒机身利于成型和散热，矩形接线盒便于电气接入，扁平底脚提供稳定支撑，前端加粗壳体容纳减速机构，各部分之间形成明确的功能分区。

　　实际选型和建模还要关注载荷方向。底脚承受整机重量及启动、制动时的反扭矩，机架板面不能只按外形投影放置，应结合螺栓孔位置设置加强筋或加厚垫板。输出轴若承受较大径向载荷，需要校核轴伸长度与支承跨距；若采用链传动，还应让链轮尽量靠近端盖，以减小弯矩。通过三维结构提前确认这些尺寸链，可以在加工和装配前发现轴线偏高、接线盒朝向不合理、维护空间不足等问题，减少现场返工。
