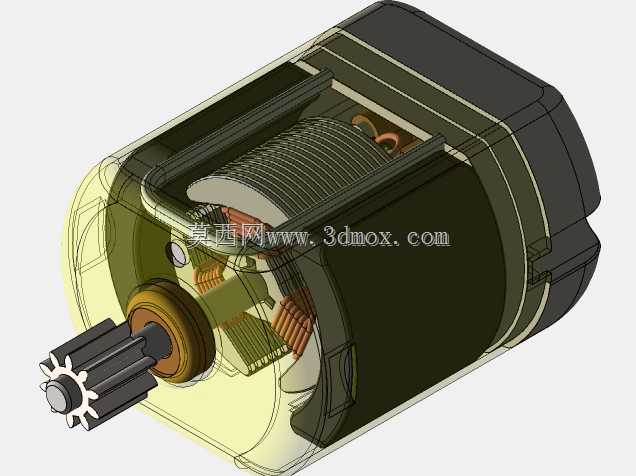

带减速齿轮组的有刷直流电机结构

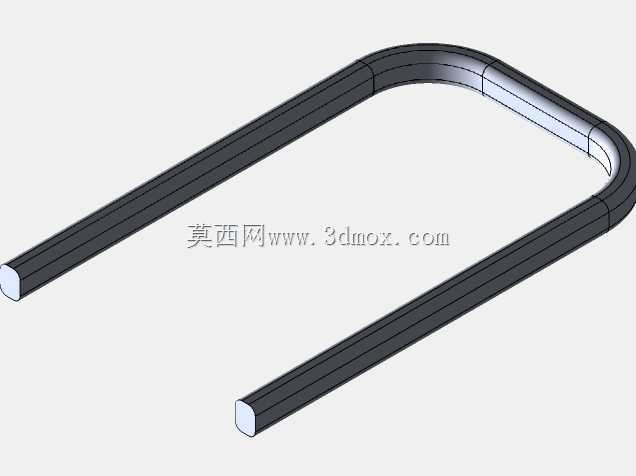

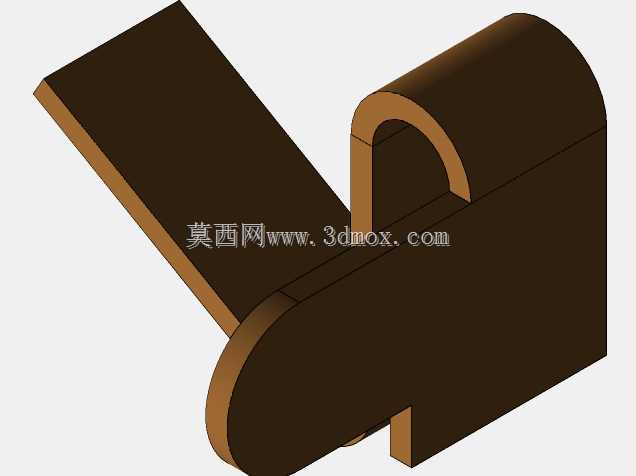

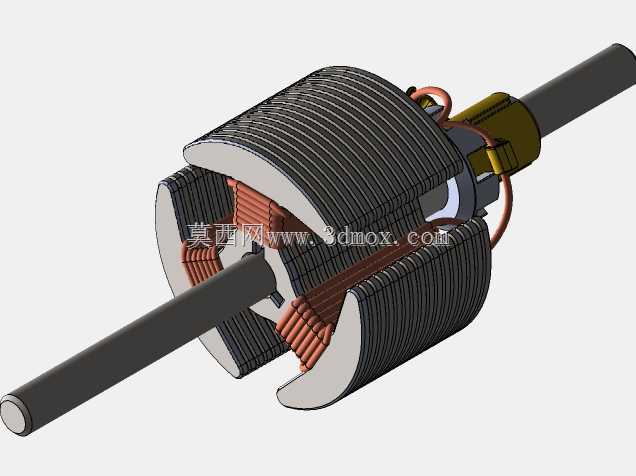

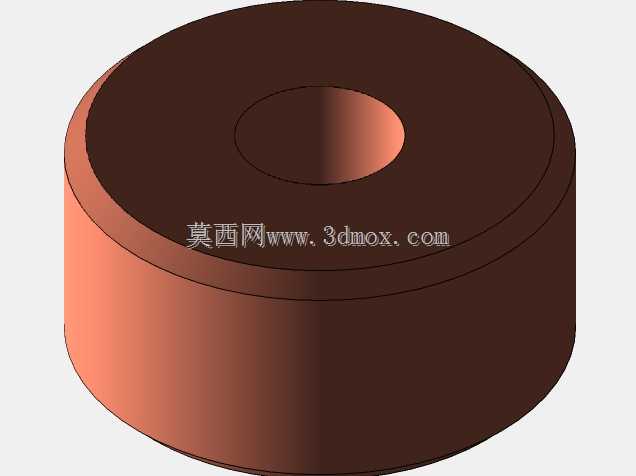

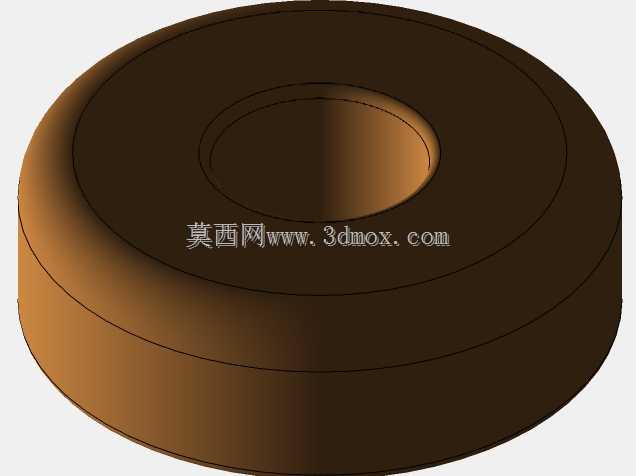

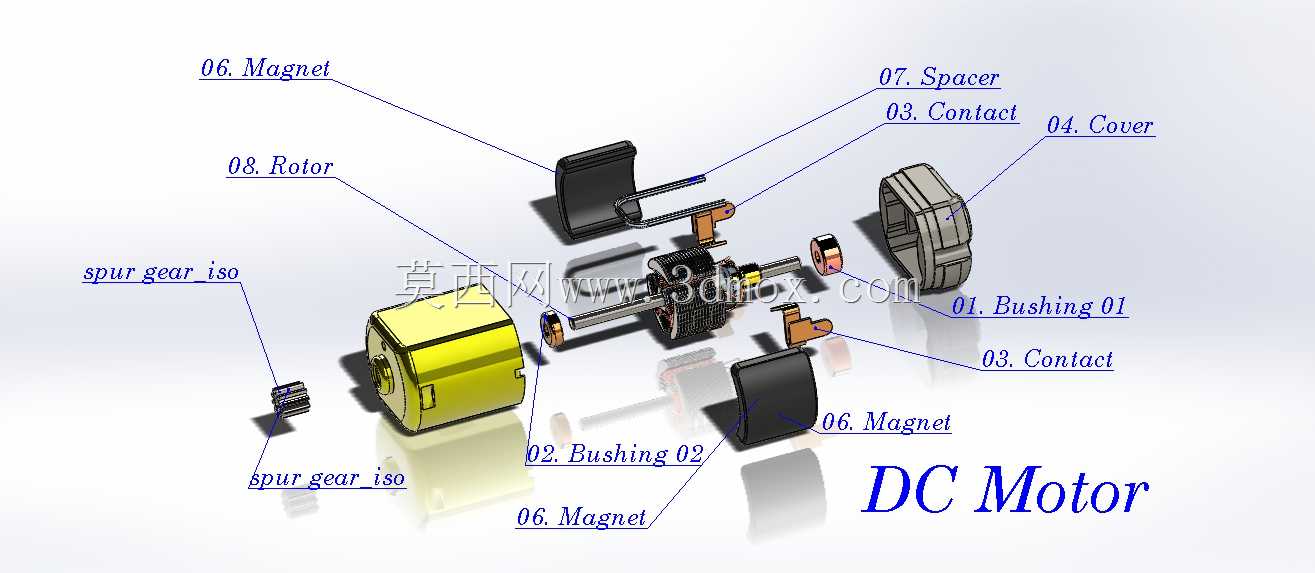

　　这套带一级直齿减速输出的有刷直流电机结构，在小型消费电子、便携电动工具、精密传动模组里应用极广，比如手持云台驱动、小型智能门锁执行端、桌面级精密送料机构里，都能见到同构型产品的身影。从结构拆分来看，整套动力单元分为动力发生、动力传输、壳体防护三个核心模块，动力发生段靠两片弧形永磁磁钢提供恒定定子磁场，转子绕组通电后在磁场中受安培力产生旋转扭矩，两端的粉末冶金衬套直接支撑转子转轴，不需要额外加装滚动轴承，能在控制径向跳动公差的前提下压缩整体制造成本，适配低负载、连续运行时长不高的民用场景。电刷组件采用弹性接触结构，靠铜质弹片将碳质触点压在转子换向器表面，隔套件精准限定电刷与换向器的轴向相对位置，避免长期运行后电刷偏移导致接触不良、

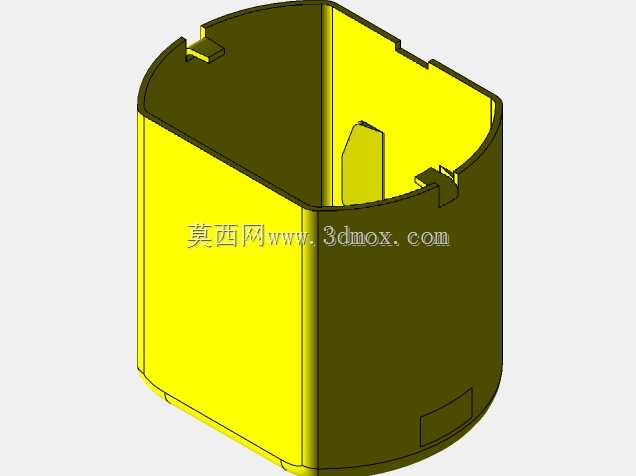

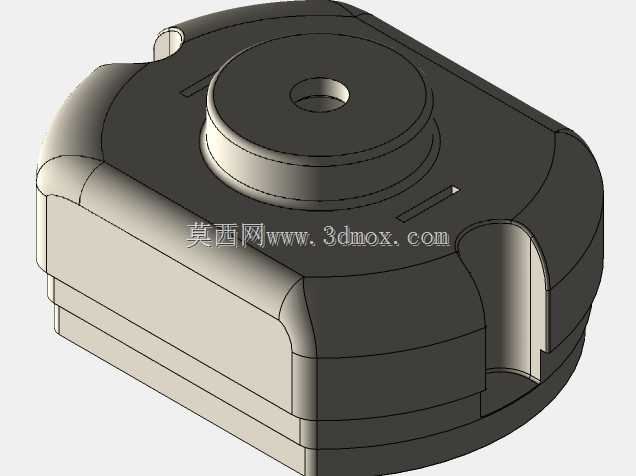

　　打火烧蚀的问题。动力传输段直接在转子输出端集成小模数圆柱直齿轮，与输出侧的从动 spur gear 形成固定减速比，能把转子端的高转速低扭矩转化为输出端的低转速高扭矩，匹配终端执行件的负载需求，齿轮啮合侧隙控制在0.02-0.05mm区间，既不会因为侧隙过小出现卡滞，也不会因为侧隙过大导致传动回程误差超标。壳体防护段采用分体式端盖扣合结构，端盖与磁钢安装位做了定位止口，装配时不需要额外调整同轴度，端盖边缘预留的卡扣结构能实现无螺丝快速装配，适合量产线的快速组装作业。设计时需要重点关注几个安装边界：首先是衬套与转轴的配合公差，采用间隙配合H7/g6，保证转动顺滑的同时控制径向窜量；其次是磁钢与壳体内壁的粘接定位，

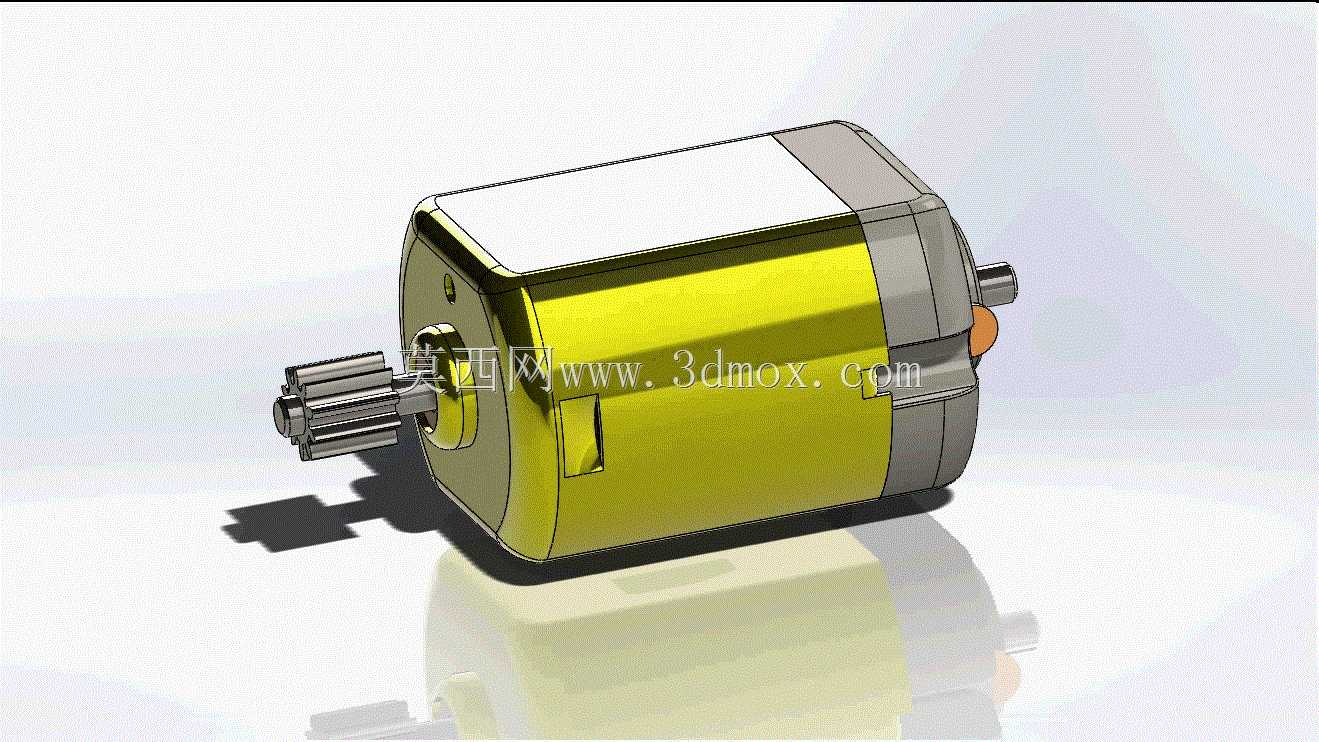

　　要保证两片磁钢的磁极方向正确，气隙均匀，避免出现转子转动时的磁拉力不平衡问题；最后是减速齿轮组的中心距公差，要控制在±0.01mm以内，保证齿轮啮合的接触斑点符合设计要求，降低运行噪音。这类小型直流电机不需要复杂的驱动电路，直接通直流电就能运行，正反转只需要调换电源正负极即可，在对成本敏感、控制精度要求不算极高的民用传动场景里，是性价比极高的动力方案，建模时把每个零件的配合面、定位特征都做了完整还原，能直接用来做装配干涉检查、运动仿真验证，也能作为同类型电机设计的参考基准，调整磁钢厚度、绕组参数、齿轮减速比就能衍生出不同扭矩、不同转速的系列化产品。
