20度压力角斜齿差速传动机构

项目分类:齿轮 发布时间:2022-06-28 ID:674445
  • 20度压力角斜齿差速传动机构
  • 20度压力角斜齿差速传动机构
  • 20度压力角斜齿差速传动机构
  • 20度压力角斜齿差速传动机构
  • 20度压力角斜齿差速传动机构
  • 20度压力角斜齿差速传动机构

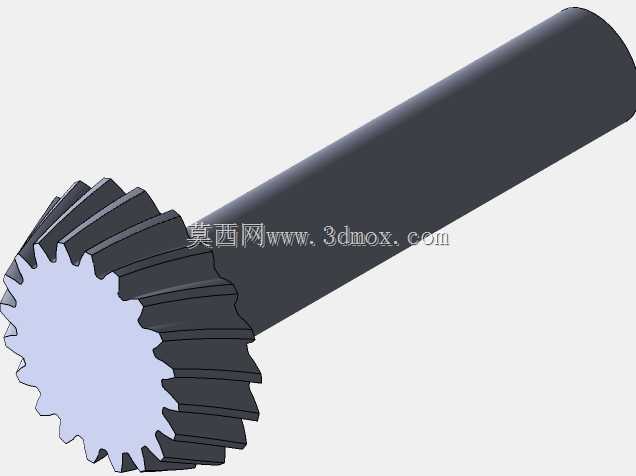

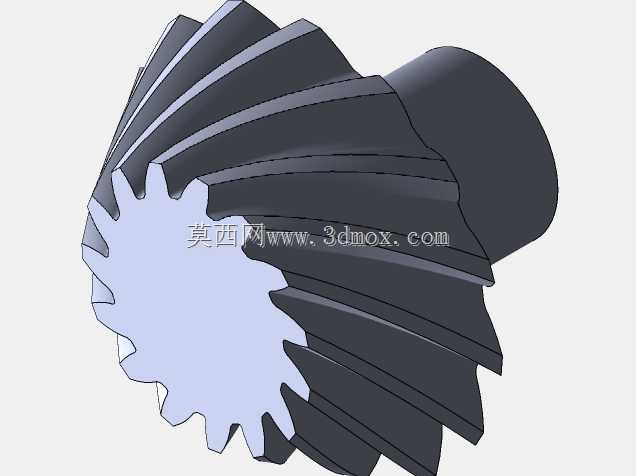

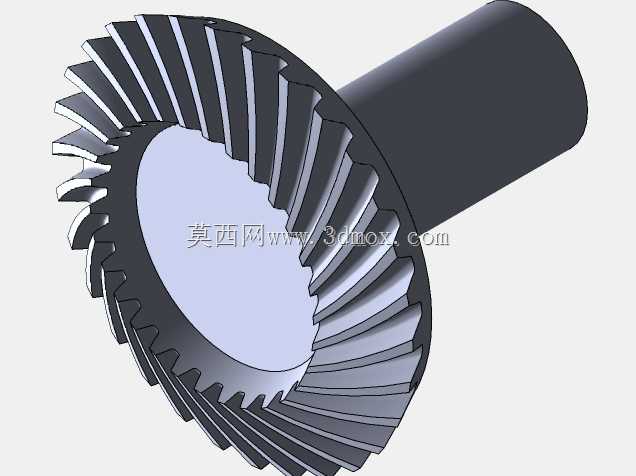

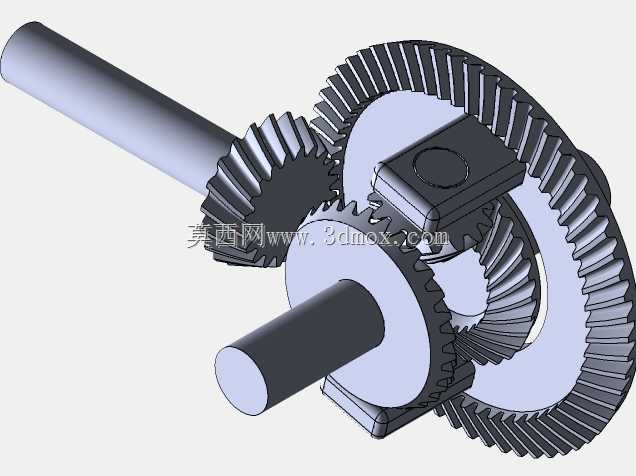

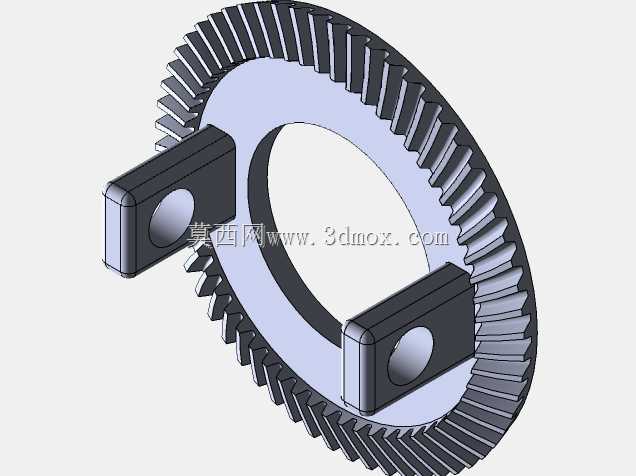

  这套斜齿差速传动结构,核心解决的是同轴两侧输出端在不同转速需求下的动力持续传递问题,常见于需要差速功能的行走类设备传动链路末端,区别于普通直齿差速结构,20度压力角的斜齿啮合设计能让轮齿接触过程从点接触逐步过渡到面接触,啮合重合度更高,传动过程的冲击、噪音都会明显降低,适合中高转速下的持续动力输出场景。从结构布局来看,输入端的主动锥齿轮与大尺寸从动盆角齿呈垂直轴布置,将输入轴的回转动力换向传递到差速器壳体,差速壳体内对称布置的行星斜齿轮与两侧半轴斜齿轮始终保持啮合状态,当两侧输出轴负载一致时,行星齿轮随差速壳体同步公转,带动两侧半轴等速输出;当两侧输出端存在转速差,比如设备转向、单侧附着力变化时,行星齿轮在公转的同时产生自转,

  自动调整两侧半轴的转速分配,保证动力不会中断,同时避免传动件出现打滑磨损。设计过程中首先要确定的是安装边界,输入轴的伸出长度、轴径要匹配上游动力输出端的连接尺寸,两侧输出半轴的同轴度公差需要控制在0.02mm以内,避免斜齿轮啮合出现偏载;盆角齿的分度圆直径决定了整套差速机构的径向安装空间,差速壳体的壁厚要根据额定传递扭矩做强度校核,行星齿轮轴的剪切强度需要覆盖单侧输出最大扭矩的1.5倍安全系数。斜齿的螺旋角选择要兼顾轴向力与啮合平稳性,20度压力角的选型是通用传动场景下的平衡值,既不会因为压力角过小导致轮齿抗弯强度不足,也不会因为压力角过大造成传动效率降低、径向载荷偏大。实际装配时需要保证主动锥齿轮与盆角齿的啮合间隙在0.1-0.

  3mm区间,间隙过大会导致传动回程误差大、换向冲击明显,间隙过小则会出现轮齿卡滞、运转发热严重的问题;两侧半轴的支撑轴承要预留合适的预紧量,抵消斜齿啮合产生的轴向分力,避免轴系窜动影响齿轮啮合精度。这套结构的外形轮廓以回转体为主,径向最大尺寸由盆角齿齿顶圆决定,轴向尺寸需要覆盖输入轴伸出端、差速壳体、两侧半轴伸出端的总长度,安装时需要预留差速壳体周边的固定支座连接空间,输入轴与两侧半轴的轴端都设计有标准的连接轴段,可直接匹配联轴器或者轮毂连接结构,不需要额外做转接加工。在日常的传动系统选型中,这类斜齿差速结构相比直齿差速更适合对传动平稳性、噪音控制有要求的场景,比如轻型代步设备、小型行走机器人、非道路小型作业机械的传动系统,轮齿的加工精度等级建议选8级以上,能保证长期运转下的磨损均匀性,延长整套传动机构的使用寿命。
