直齿差速器轴传动结构三维设计

项目分类:齿轮 发布时间:2022-06-28 ID:674446
  • 直齿差速器轴传动结构三维设计
  • 直齿差速器轴传动结构三维设计
  • 直齿差速器轴传动结构三维设计
  • 直齿差速器轴传动结构三维设计
  • 直齿差速器轴传动结构三维设计
  • 直齿差速器轴传动结构三维设计

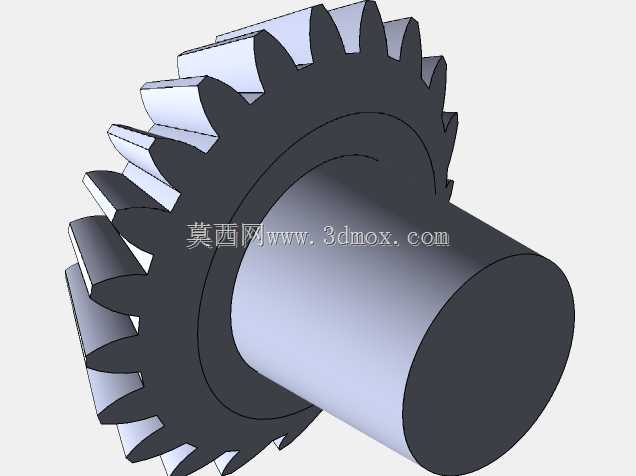

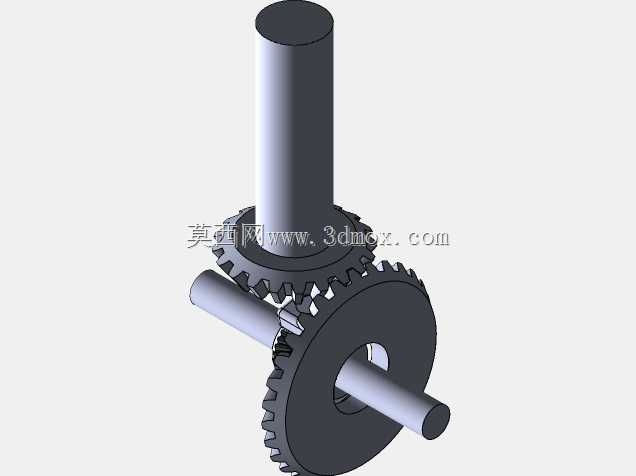

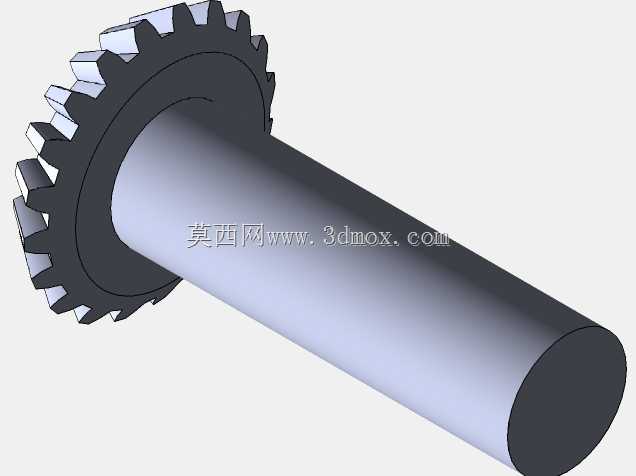

  在轮式行走设备的动力传动链路中,差速结构是解决两侧驱动轮转速差问题的核心部件,这款直齿差速器轴的设计,完全围绕小功率行走设备的紧凑安装需求展开,没有冗余的结构修饰,所有几何特征都服务于动力传递与差速功能的实现。从实际应用场景来看,这类直齿差速结构多用于小型电动代步车、低速农用作业机具、轻型输送线的分动单元,不需要承受大扭矩冲击载荷,因此在齿轮参数选择上,采用标准压力角的直齿圆柱齿轮作为行星轮与半轴齿轮,加工难度低,装配时不需要调整螺旋角啮合间隙,普通滚齿设备即可完成齿形加工,后期维护更换配件的成本也更低。设计过程中首先确定的是主轴的安装边界,垂直布置的主轴作为动力输入段,轴径匹配常规深沟球轴承的内孔尺寸,轴身预留的卡簧槽位置,

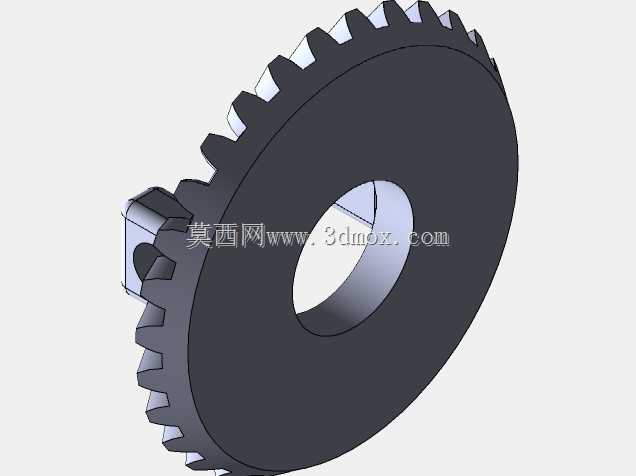

  直接限定了轴承的轴向安装位置,不需要额外设计轴套定位,减少了装配时的零件数量。两个垂直交叉布置的半轴轴段,分别对应两侧动力输出端,轴端的直径公差按照过渡配合设计,既可以直接压装连接轮毂,也可以加装联轴器对接外部传动件,轴段长度控制在紧凑范围内,避免轴伸过长带来的挠度变形问题。行星轮与主轴上的主动齿轮啮合间隙,通过差速器壳体内的垫片厚度调整,建模时已经预留了垫片的安装空间,不需要在装配时额外修磨壳体端面。直齿啮合的设计虽然在运转平顺性上略逊于斜齿结构,但不存在轴向力,两端支撑轴承只需要承受径向载荷,选型时可以选用更轻薄的轴承型号,进一步压缩整个差速单元的径向尺寸,适配安装空间狭小的设备舱布局。整个差速器轴的结构没有集成复杂的锁止机构,

  完全依靠直齿齿轮的啮合传动实现差速功能,当两侧输出轴遇到不同阻力时,行星齿轮绕半轴轴线自转的同时随主轴公转,自动分配两侧输出轴的转速,避免行走设备转弯时轮胎出现滑拖磨损,也能保证输送线分动时不同工位的转速匹配。建模过程中所有轴段的过渡圆角都按照应力集中系数最小的原则设计,轴径变化处的圆角半径不小于轴径差的1/5,避免长期交变载荷下出现轴肩断裂的问题,齿轮的齿宽按照额定扭矩的1.2倍安全系数选取,既不会因为齿宽过大增加轴向尺寸,也能保证满负载运转时轮齿不会出现断齿失效。
