木质简易49mm通径空气阀结构设计

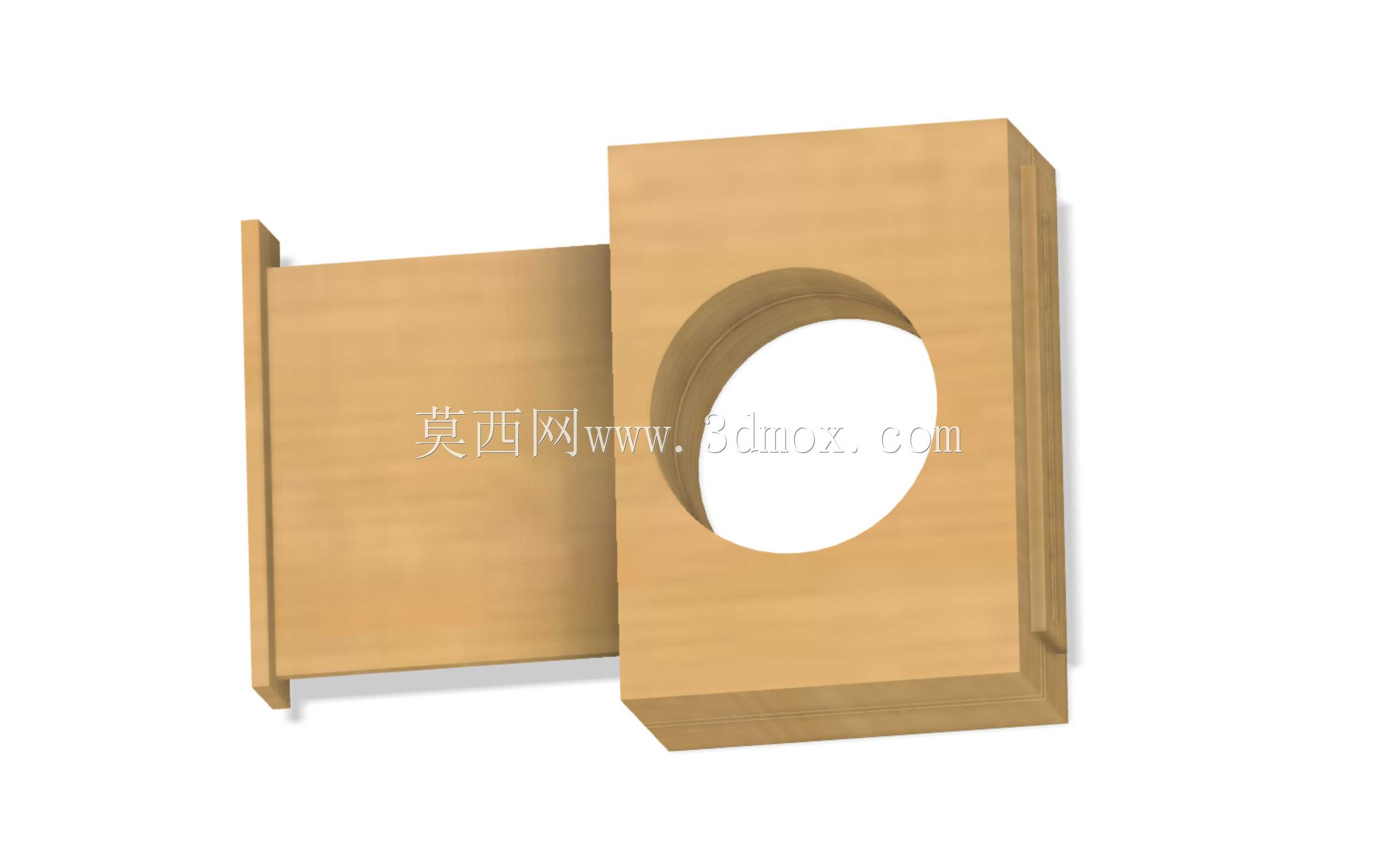

　　这款49mm通径的空气阀采用木质材料制作，属于简易式气路通断调节构件，最初的设计初衷是为小型常压气路实验、木质管路系统提供低成本的通气控制方案，适配各类低压力、无强腐蚀介质的空气流通场景，比如小型木工除尘支路的风量调节、自制通风管路的通断控制、教学演示类气路实验的阀件演示，都能通过该构件实现基础功能。从结构设计来看，整体采用两块拼接式木质板件组合，其中一块板件开设直径49mm的圆形通孔作为气流通道，另一块板件作为滑动闸板，通过横向抽拉的方式改变通孔的导通面积，以此实现气流大小调节与完全通断的控制，没有复杂的金属密封件与传动结构，完全依靠木质构件的加工精度配合面实现基础密封，适合压力不超过0.02MPa的常压空气管路使用，

　　不会出现高压下的密封失效问题。设计过程中优先考虑了木质材料的加工特性，所有板件边缘都做了直角过渡处理，没有复杂的曲面造型，普通的木工切割设备就能完成全部构件的加工，不需要高精度的金属加工设备，制作门槛极低。安装边界方面，带通孔的主体板件厚度为40mm，配套的滑动闸板厚度为20mm，整体组装完成后的横向滑动行程为60mm，完全拉开时通孔导通率可达100%，完全闭合时闸板可完全覆盖49mm的通孔，安装时只需要将主体板件嵌入对应尺寸的木质管路预留安装位，用木螺钉或者木工胶固定即可，不需要额外的法兰连接结构，适配同通径的方形木质通风管路。实际使用过程中，因为木质材料本身的摩擦特性，闸板滑动时不需要额外添加润滑脂，

　　依靠木材本身的顺滑度就能实现顺畅抽拉，长期使用如果出现配合间隙变大的情况，只需要在闸板侧面粘贴薄木片就能调整配合松紧度，维护成本极低。不同于工业级金属阀门的复杂结构，这款简易空气阀完全针对常压、低要求的民用、教学、DIY场景设计，没有冗余的功能结构，所有尺寸都围绕49mm的通径核心展开，主体板件的外形尺寸为120mm×150mm，预留了足够的安装固定边距，安装时不会因为边距过小导致固定位开裂，滑动闸板的外形尺寸为100mm×140mm，抽拉时不会出现从导向槽脱出的问题，导向槽直接在主体板件两侧铣出，深度为5mm，刚好卡住闸板的两侧边缘，不需要额外的导向零件，整体零件数量仅为2件，加工与组装都极其便捷。在小型木工房的自制通风系统里，

　　这类简易阀件可以快速布置在各个支路风口，按需调节各支路的风量大小，不需要采购高价的工业风阀，成本仅为金属风阀的几十分之一，同时木质材质和整体管路的材质统一，外观协调性更好，也不会出现金属件生锈污染木质管路的问题。教学场景中，这类结构简单的阀件可以直观展示闸阀的基本工作原理，学生可以直接动手拆解组装，理解阀件通断调节的核心逻辑，相比复杂的工业阀件更具教学演示价值。
