小型桌面三轴数控精雕铣削设备

　　这套小型三轴数控加工设备的结构方案，最初是面向桌面级精密加工场景搭建的，常见于高校创客实验室、小型五金加工作坊、手板模型打样工位，用来完成软金属薄板铣削、非金属板材雕刻、小型治具开孔修型这类轻负载加工任务，整机占地尺寸控制在普通工作台可容纳的范围内，不需要专门做设备地基浇筑，普通承重工作台调平后即可投入使用，安装边界预留出左右各150mm的走线、排屑空间，后方预留200mm的电控与冷却管路排布空间即可，不需要额外占用车间大面积工位。

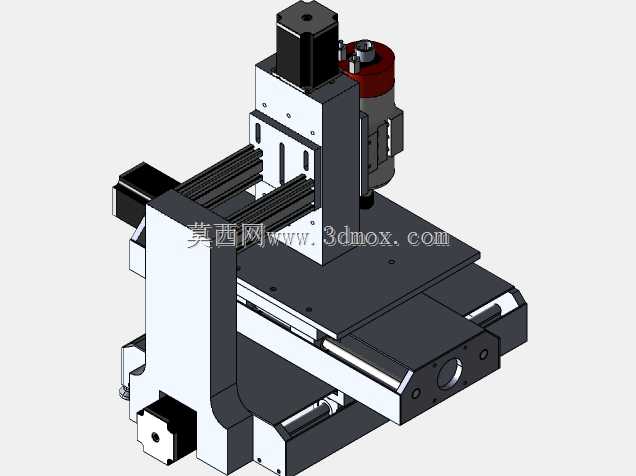

　　从结构设计思路来看，整机采用定梁龙门式布局，床身底座为整块加厚钢板铣削成型，X轴传动组件布置在底座两侧的线性导轨下方，带动加工工作台做横向进给；Y轴传动模组集成在龙门横梁的后侧，带动Z轴滑枕做纵向进给；Z轴滑台采用立式双导轨夹持结构，主轴安装座直接固定在滑台前端，主轴侧旁预留了刀具冷却管路的安装位，顶部的步进电机通过联轴器直接和Z轴传动丝杆连接，省去了冗余的同步带传动结构，既压缩了Z轴方向的整体高度，也减少了传动回程间隙。

　　实际使用过程中，这套设备的加工行程适配2030规格的板材，也就是X向有效行程300mm、Y向有效行程200mm，Z向主轴升降行程预留120mm，足够装夹厚度100mm以内的工件完成铣削作业。进给轴全部采用预压级线性导轨搭配滚珠丝杆传动，导轨安装面在装配前做了整体铣平校验，丝杆两端采用角接触轴承做轴向预紧，避免快速进给时出现轴向窜动。主轴选用高速风冷电主轴，侧面配套的驱动电机负责主轴转速调控，主轴夹座预留了不同直径主轴的更换孔位，后续如果需要升级更高功率的主轴，不需要重新加工Z轴滑台，直接更换锁紧套即可完成适配。

　　设备的走线全部采用拖链内置排布，X轴、Y轴的电机线缆、主轴动力线都顺着拖链槽走向接入后侧的电控箱，外部没有裸露的悬垂线束，避免加工过程中铁屑、切削液飞溅磨损线缆。工作台面预留了多组T型槽，装夹工件时可以直接用压板螺栓固定，也可以加装小型平口虎钳、多工位工装板来批量装夹小型零件。龙门立柱和底座之间采用定位销+锁紧螺栓的组合固定方式，装配时先通过定位销保证两侧立柱的平行度，再按对角顺序锁紧螺栓，从结构上避免横梁安装倾斜导致的加工平面度超差。

　　和大型工业数控铣床相比，这款小型设备的刚性设计偏向轻切削场景，进给速度、主轴转速的参数区间都针对薄件、软质材料加工做了匹配，既可以完成亚克力、密度板的图案雕刻，也可以对铝合金、铜件做轻量铣槽、钻孔加工，非常适合小批量定制件的快速打样，不需要占用大型机床的排产工时，在小零件精密加工场景下的设备利用率远高于通用大型机床。
