小型台式数控雕刻加工设备结构设计

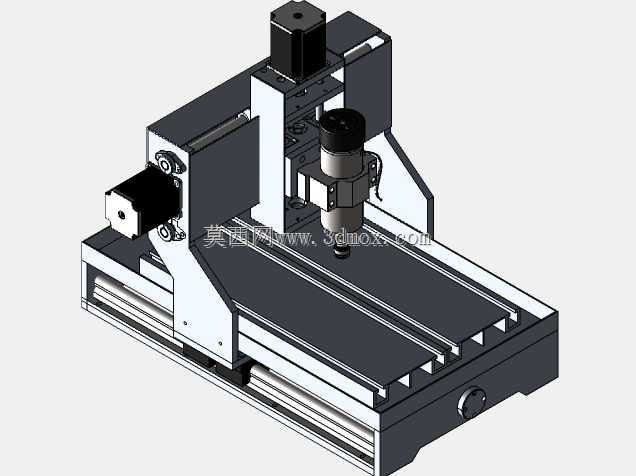

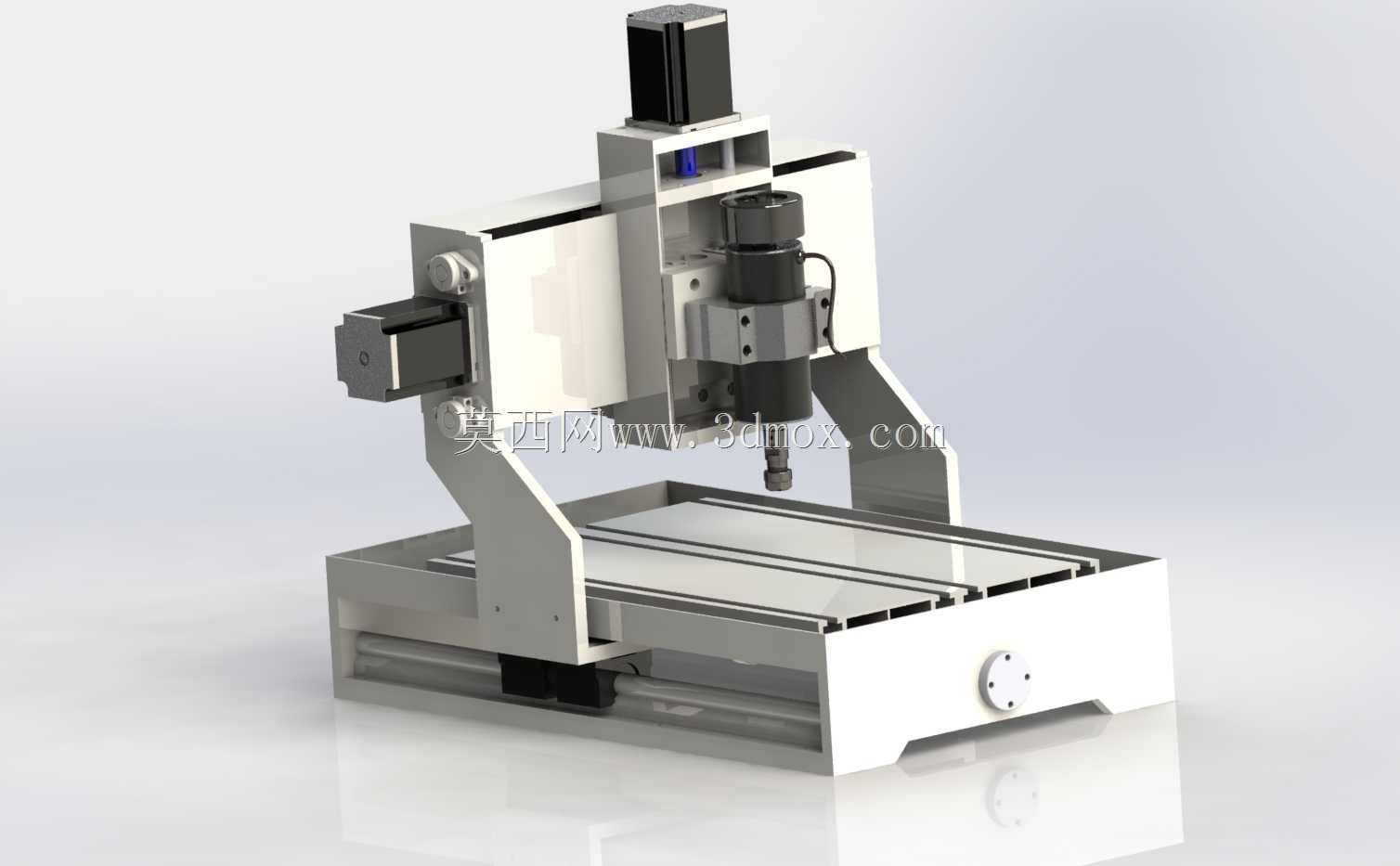

小型台式数控加工设备的落地痛点，始终绕不开行程刚性与占地空间的矛盾，常规桌面机型要么为了压缩体积牺牲Y向行程，要么加大底座导致整机重量超出普通工作台承重阈值。这款设备的底座采用箱型筋格布局，没有用常见的厚钢板拼焊结构，而是在受力集中的导轨安装位做了局部加厚凸起，既把整机自重控制在单人可搬运的范围内，又能保证高速走刀时底座不会出现谐振抖纹。X轴传动模组直接嵌装在龙门横梁的内侧凹槽里，没有额外加装外凸的护罩支架，避免了悬臂伸出带来的重心偏移，Z轴滑台的安装面和主轴抱座做了一体化铣削成型，省去了中间转接板的装配累积误差，主轴端面到工作台面的垂直度公差能控制在0.02mm以内，加工亚克力、软金属这类材料时不会出现边缘崩边的问题。工作台面采用平行T型槽布局，槽间距经过适配计算，既能装夹常规的小型工件夹具，也能通过压板固定尺寸稍大的异形坯料，没有盲目加宽台面造成的空间浪费。两侧的步进电机安装座做了下沉式设计，电机本体半嵌入底座侧壁的空腔里，既降低了整机的横向宽度，也能避免加工时的切屑飞溅到电机输出轴的密封位。拖链的走线槽全部藏在龙门后侧的空腔内，外部没有裸露的线缆，日常清理切屑时不会勾挂到管线，也减少了切削液腐蚀线缆外皮的隐患。主轴的固定抱座开了对称的收紧缝，更换不同功率的主轴时只需要拧动两侧的锁紧螺丝就能完成装夹，不需要额外加工适配套，对小批量加工场景的适配性更强。导轨的润滑注油孔全部引到了设备外侧的易操作位置，日常维护时不需要拆开护罩就能完成注油保养，避免了长期使用后导轨磨损导致的加工精度下降。Y轴的两端限位开关做了内嵌式安装，触发拨片和滑块做了一体化设计，不会因为误碰撞导致开关移位，回零精度的长期稳定性更好。
