龙门式桌面数控雕刻机整机结构

　　该设备为桌面型龙门数控雕刻机，主要面向小型木工加工、板材开槽、浮雕试切、塑料件修边以及教学验证场景。整机采用开放式工作台布局，加工区域铺设平整板材，工件可通过夹具、压条或真空吸附方式固定；对于小批量打样、创客制作和轻型工艺加工，这种结构能够在有限占地内提供较直观的操作空间，换料、对刀和清理切屑都比较方便。

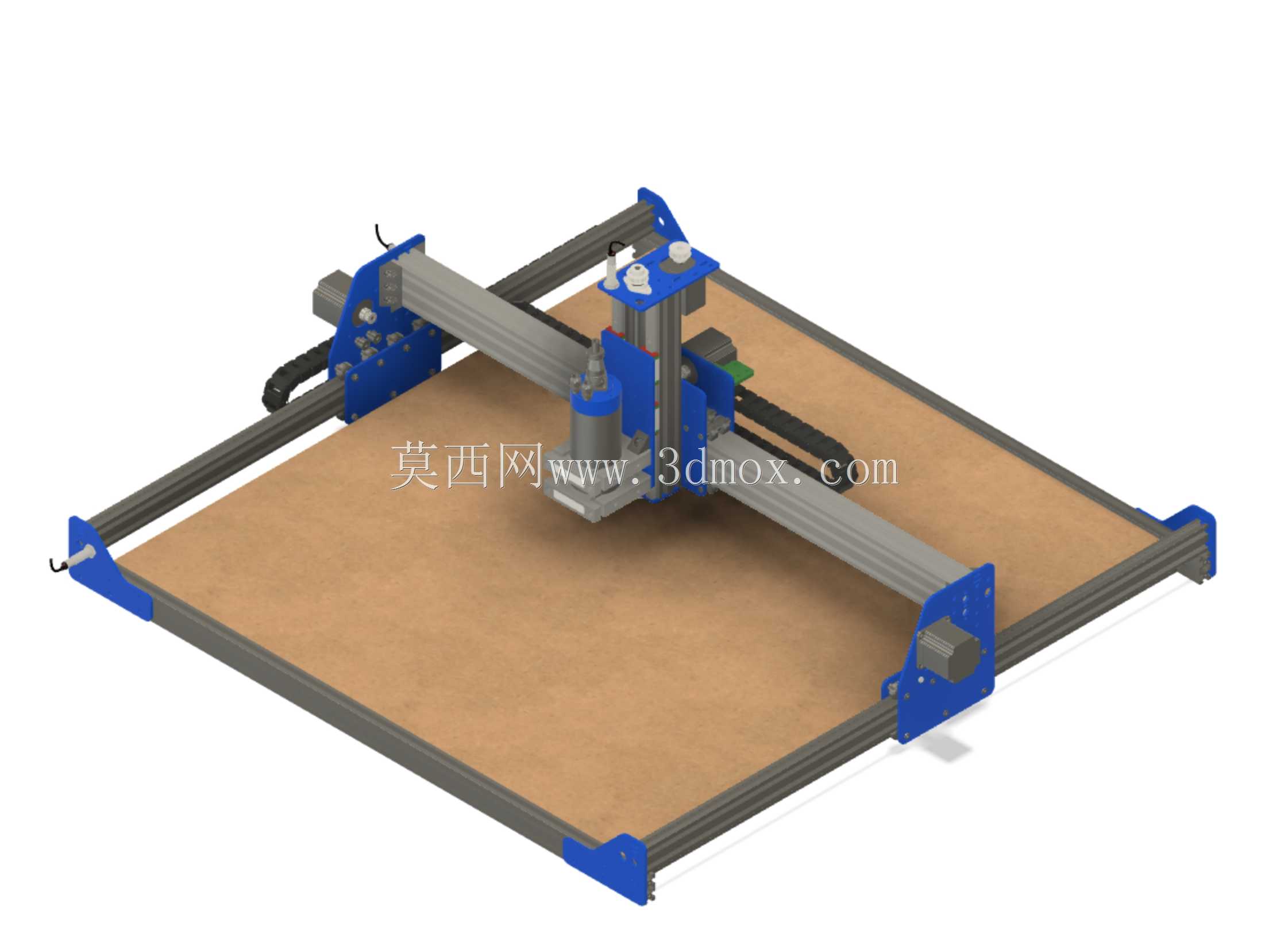

　　从运动结构看，X向横梁跨装在两侧Y向导轨组件上，Z向主轴滑座沿横梁移动，形成典型的XYZ三轴联动关系。Y向传动沿工作台两侧长距离布置，有利于保证横梁运行同步性；X向组件承担主轴横向进给，Z向滑座则负责刀具升降和切削深度控制。机架主体大量采用铝型材与角件连接，蓝色连接件用于端部固定、支座加强和电机安装，既减轻整机重量，也便于装配调整。型材槽道为线缆、限位开关和附属附件提供了安装位置，后期维护时可沿机架走向检查拖链与接线。

　　主轴单元布置在Z向滑座中央，下端装夹刀具，周围结构需要兼顾刚性与维护空间。实际选型时，主轴功率、转速和夹头规格应与木材、亚克力、软铝等加工材料匹配；若进行连续铣削，还需考虑主轴散热、吸尘罩接口以及切屑排出方向。龙门两侧的步进或伺服安装座与传动件相连，建模时需重点核对电机轴、联轴器、丝杠或同步带轮的同轴关系，避免装配后出现偏心载荷。

　　外形边界方面，设备长宽由Y向型材和工作台板材决定，高度则受Z向立柱、主轴伸出长度及拖链弯曲半径影响。安装时桌面需承受整机重量和往复运动产生的动载，四周应预留操作、走线和维护空间；工作台面到横梁下缘的净空决定了最大工件厚度，Z轴行程又直接限制刀具切入深度。结构设计上，横梁与侧座连接位置应避免悬臂过长，导轨安装面需保持平行，滑块预紧和皮带张紧程度会影响定位精度与表面加工质量。整机三维结构完整呈现了机架、运动轴、主轴、工作台和端部支撑的装配关系，可用于机构干涉检查、加工空间校核以及非标轻型数控设备方案参考。
