撬装式在线清洗灭菌集成罐体管路系统

　　这套撬装结构面向食品、饮料、生物制药及精细化工产线中的在位清洗与在位灭菌需求，将储液罐体、循环管路、阀组、检测接口和支撑框架集中布置在同一底座上，减少现场配管工作量，也便于设备在车间内整体移位、检修和重复布局。设备运行时，清洗液或灭菌介质可通过管路进入外部生产设备，完成内壁冲洗、酸碱循环、热水或纯水流洗以及蒸汽灭菌等工序，避免频繁拆卸管道和罐体，降低交叉污染风险。

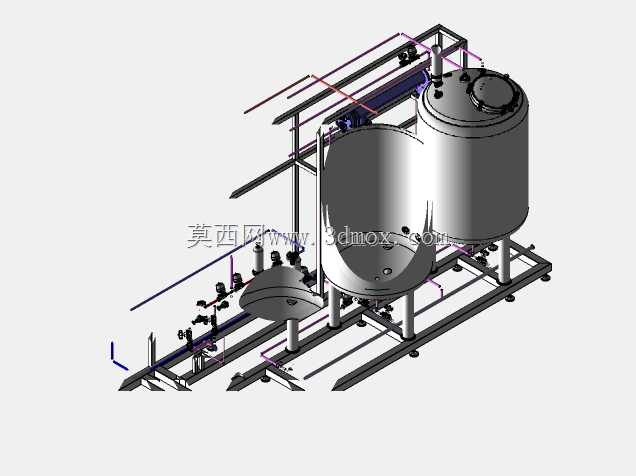

　　从结构布置看，两台立式罐体承担不同介质或工序的储存与缓冲作用，罐体顶部设置人孔、呼吸或排气接口，侧面保留液位、温度、取样及喷淋相关接口；底部采用支腿承载，并通过框架形成稳定支撑。罐体周围的管路沿撬座上方分层敷设，横平竖直的走向兼顾介质流向、操作空间和维护可达性。管道在阀件密集区域进行集中排布，弯头、三通和支架位置经过协调，可避免管线与罐体附件、操作通道发生干涉。

　　设计思路上，该类设备重点考虑卫生级流程与可拆卸维护之间的平衡。罐体内壁应保持光滑过渡，减少积液死角；管路低点需便于排净，高点应设置排气条件，阀组附近预留足够扳手空间和人员操作位置。撬座框架不仅承担罐体满载重量，还要约束管道在热胀冷缩、蒸汽冲击和泵循环振动下的位移。底座支脚与地面接触位置需要结合车间地坪载荷、地脚固定方式和调平需求进行校核。

　　外形边界方面，整机高度主要由罐体、顶部人孔及上方管路决定，宽度受罐体直径、侧向阀组和检修通道控制，长度则随泵、管路走向及撬装框架展开。布置到车间时，应在罐体人孔上方预留开启和维护空间，在阀门操作侧留出通道，并确认管道外接端与车间公用工程、CIP回程管、蒸汽管和排污管的对接位置。三维建模时需重点核对罐体接管方位、法兰间距、阀门手轮方向、管支架高度以及撬块吊装空间，使设备在制造装配、管路预制和现场安装之间保持一致。
