千五加仑立式承压反应罐体结构

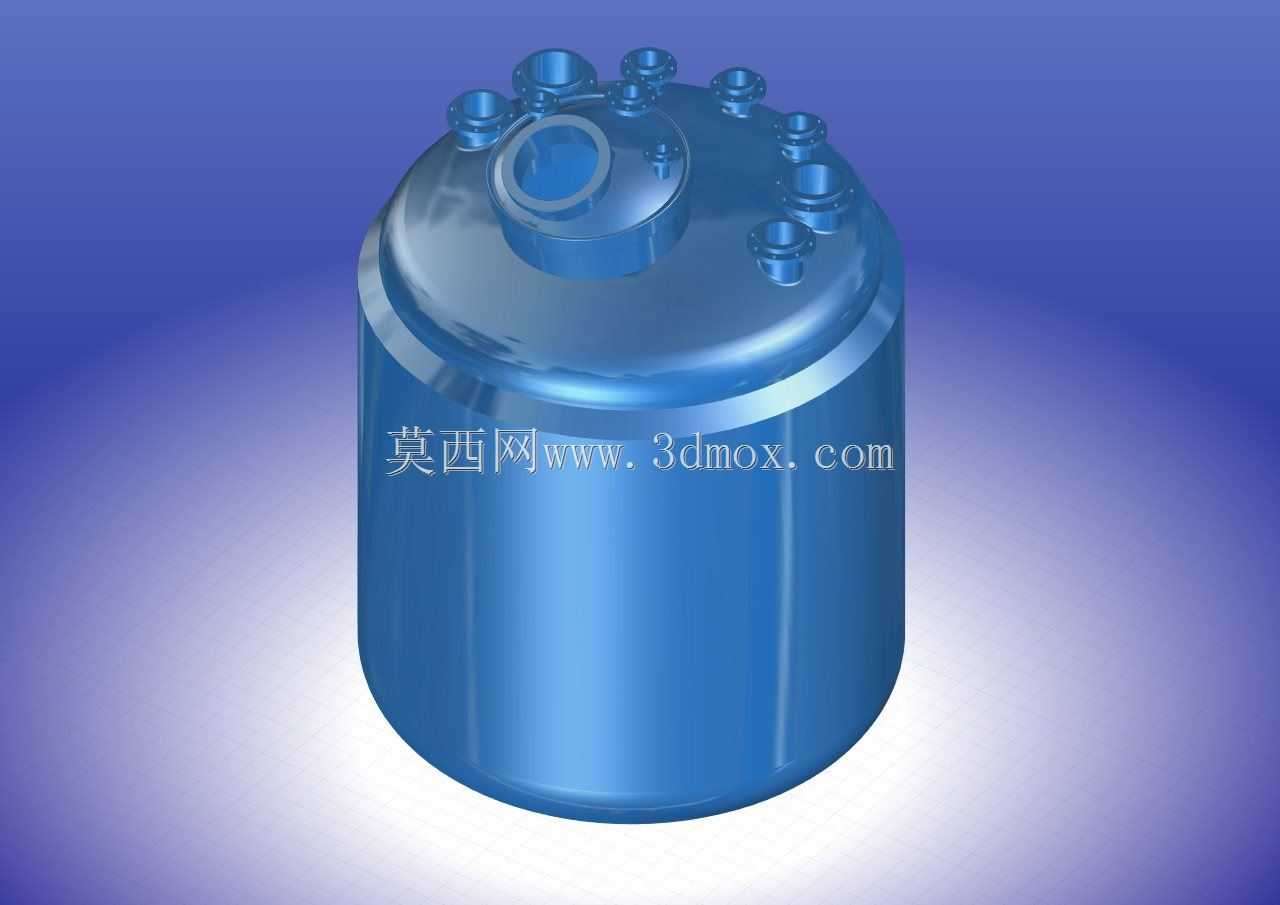

　　该三维结构对应化工、医药、精细配料及日化生产中常见的批量反应容器，主体采用直立圆筒加椭圆上封头的布置方式，适合在车间内按固定工位落地安装。罐体下部保留平直圆柱段，便于支耳、裙座或抱箍支撑在后期详细设计时衔接；封头区域集中布置多个管口，可分别承担物料加入、气相排出、仪表检测、安全阀接入、搅拌传动及人孔检修等功能。

　　从实际使用看，这类容器并不只是一个储料筒，而是反应过程的核心承压边界。筒身需要容纳液相物料并为搅拌混合、传热反应和温度均化提供空间；顶部密集接口则决定了投料、排气、测温和观察路线是否顺畅。模型中较大的偏心圆形开口可作为人孔或主投料口，周围较小管口按不同方位排布，能够减少管线相互干涉，也为阀门、法兰、视镜和压力表留出操作扳手空间。

　　结构建模时，圆筒与封头的过渡应保持连续，壁厚、内直径和封头深度需要与工艺容积联动校核。1500加仑量级设备在布置时不能只看外形直径，还应预留顶部管口检修高度、侧面管道抽拆距离以及搅拌电机或减速装置的安装空间。若现场采用支腿支撑，罐体下方需留出放净阀和卸料管路位置；若采用裙座，则基础环、地脚螺栓和检修孔应在总装阶段同步考虑。

　　顶部接口的高度差和角度分布是该模型的重点。多管口集中在封头上，虽然节省筒身开孔，但法兰端面方向、螺栓拆装半径和保温层厚度都会影响最终可达性。工程布置中通常会把频繁操作的投料口、视镜和照明口靠近操作平台，把安全泄放、排气和远传仪表接口按管线走向分区，避免操作人员跨越阀门或在搅拌装置上方勉强作业。

　　罐体外形简洁，内部却需要结合搅拌桨、挡板、换热盘管或夹套进行后续设计。若反应存在温升或降温需求，筒身外壁可增加夹套，内部可设置盘管；若物料黏度较高，则应在顶部中心或偏置位置预留搅拌轴通道，并复核轴端密封、机架承载和维护吊装。模型当前突出了容器外形与管口关系，适合作为设备选型、方案汇报、管路初布和厂区三维布局的基础构件。

　　安装边界方面，立式圆筒占地相对集中，但满液质量较大，基础承载、地脚固定和水平找正不能按空罐处理。运输时还需核对罐体直径与车间门洞、框架通道及吊装半径的匹配。顶部法兰到货后应保护密封面，现场配管时避免让管道重量直接压在管口上。通过该结构可以清晰表达反应釜主体容积、封头形式、接口方位和维护空间之间的关系，为后续详细设计提供直接参照。
