立式带外盘管结构酯化反应槽三维设计

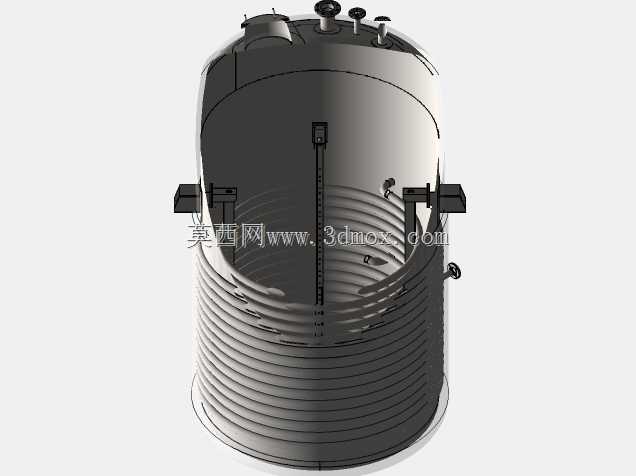

　　这款立式酯化槽的三维结构设计，核心围绕化工生产中酯化反应的工艺需求展开，在建模阶段就充分考虑了实际生产场景的安装、操作与维护边界。从结构来看，罐体采用立式圆柱形态，底部为标准椭圆封头，这种构型在相同容积下能有效减少占地面积，适配多数化工车间的设备布局要求，罐体外部环绕的半圆形外盘管，是整个结构的换热核心部件，建模时严格按照盘管间距、进出口方位做了细节还原，盘管与罐壁的贴合间隙控制在合理范围，既保证换热介质的流通顺畅，也能最大化换热接触面积，满足酯化反应过程中精准控温的工艺要求。罐体顶部的接口布局经过了多轮调整，分别预留了物料进料口、排气口、人孔、仪表安装口以及搅拌装置安装位，每个接口的法兰尺寸、

　　凸台高度都按照化工容器设计规范做了参数化建模，方便后续对接工艺管线与配套仪表。罐体侧面设置的两个对称支耳，是设备的安装承载结构，建模时考虑了支耳与车间钢平台的安装配合，支耳的加强筋结构、螺栓孔位都做了完整还原，安装时可直接通过支耳将罐体固定在操作平台上，支耳的承载强度经过结构校核，能够满载工况下的设备总重，包括罐内物料、盘管内换热介质以及附属管线的重量。罐体内部的结构设计也贴合实际生产需求，内壁设置的挡板结构能够在搅拌作业时打破物料的旋流状态，提升物料混合的均匀度，避免反应过程中出现局部过热或者反应不充分的问题，罐内的液位测量部件安装位也做了预留，从罐顶一直延伸至罐底区域，适配常见的浮筒式或者雷达式液位计的安装要求。从安装边界来看，

　　这款酯化槽的整体外径、总高度都做了参数化控制，外盘管的最外沿尺寸考虑了车间管线布置的预留空间，顶部接口的高度适配常规操作平台的操作高度，操作人员站在平台上即可完成顶部阀门操作、仪表检修等工作，底部封头的最低点预留了排净口，能够在设备检修或者换产时完全排空罐内残留物料，避免物料积存带来的交叉污染或者腐蚀问题。在建模过程中，所有的焊缝位置、圆角过渡都做了符合工程实际的处理，避免出现应力集中的结构死角，罐体壁厚、盘管壁厚的参数设置都参考了常压化工容器的设计标准，既满足结构强度要求，也不会造成材料的冗余浪费。
