喷雾瓶瓶体及配套注塑模具结构设计

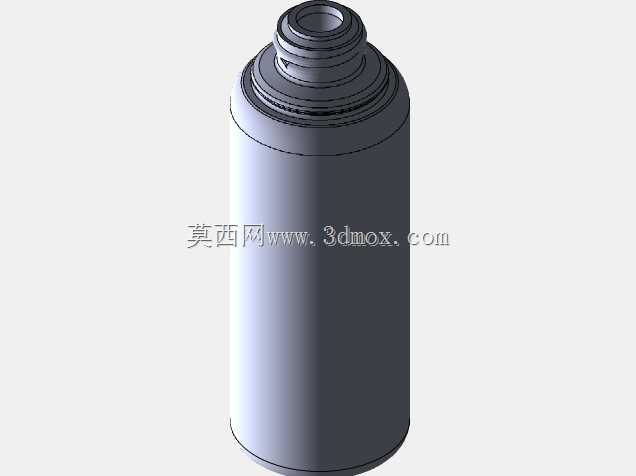

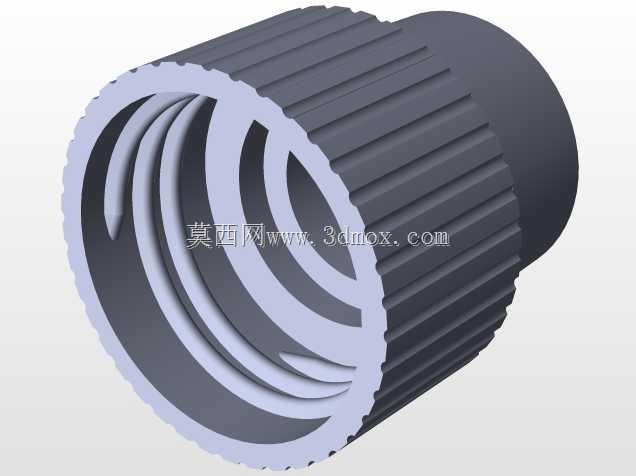

　　这套结构涵盖日常便携喷雾瓶的成品瓶体与对应注塑成型模具，在日化包装生产场景中，这类结构是小容量液体分装容器量产的核心依托，常见于护肤水、消毒喷雾、口腔清新剂等产品的包材配套环节。从实际使用需求出发，瓶身采用直筒圆柱造型，握持段直径适配成年人单手握持的舒适区间，瓶底做微弧过渡避免放置时的应力集中，同时降低注塑成型时的缩痕风险，整体高度适配常规随身包袋的收纳尺寸，不会出现突出卡滞的问题。瓶口位置做了阶梯式卡合结构，用来匹配带按压泵头的喷头组件，其中喷头部分的导向柱、出液通道与按压回弹的限位结构都做了对应配合公差设计，保证按压时的行程顺畅，不会出现卡涩或者漏液的情况，瓶盖段的防滑竖纹在提升拧动摩擦力的同时，

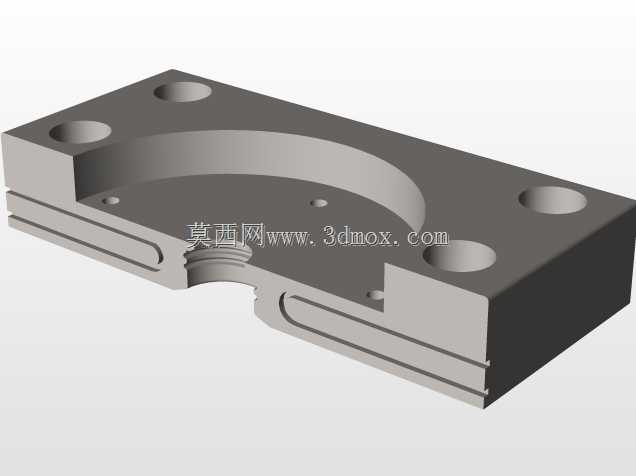

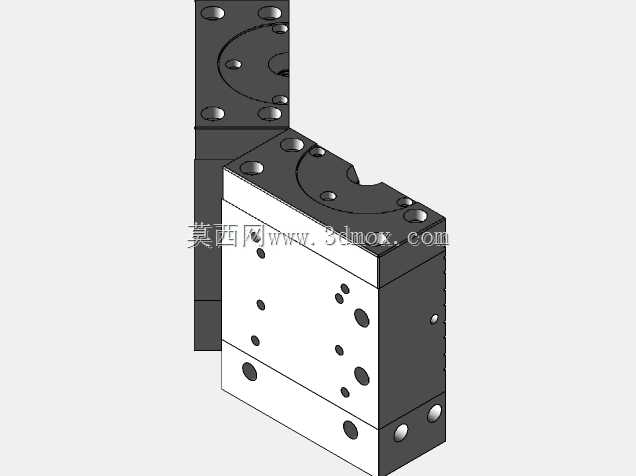

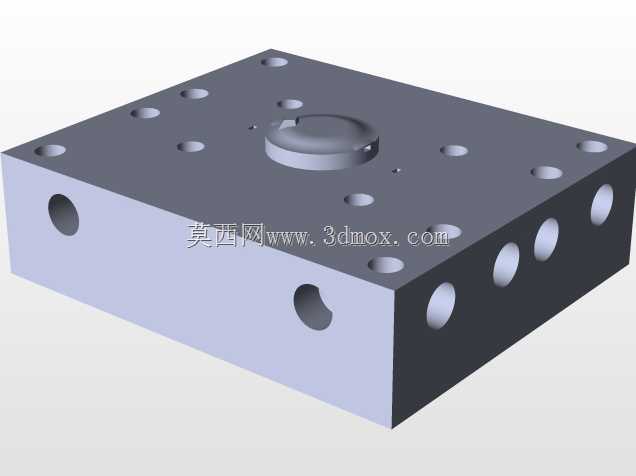

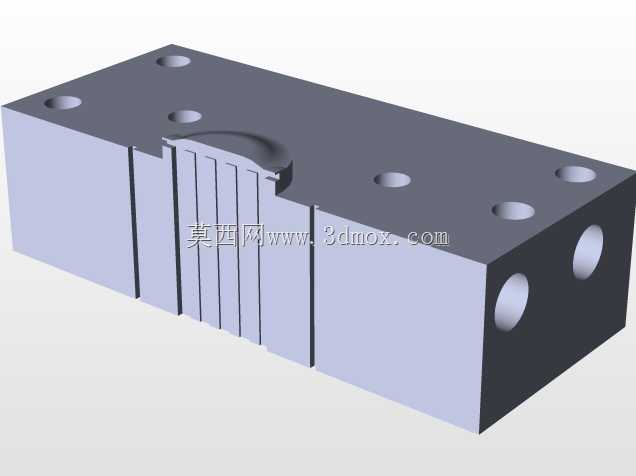

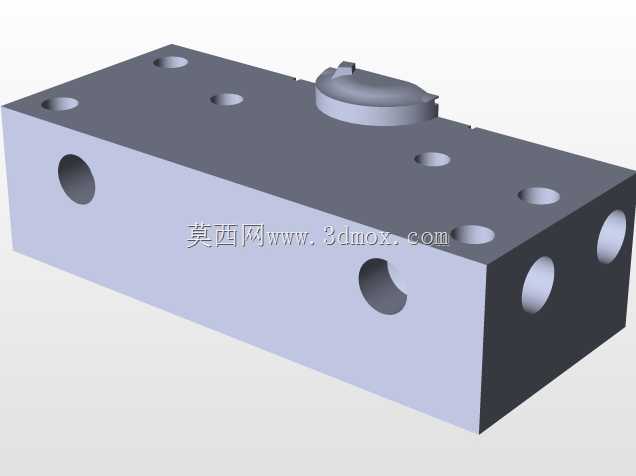

　　也在模具脱模环节做了对应拔模斜度预留，避免顶出时拉伤外观面。配套的注塑模具针对瓶身的薄壁特性，采用了点浇口进胶的方案，进胶点设置在瓶底中心位置，避免外表面留下明显浇口痕迹影响外观质感，冷却水路围绕模腔做环形排布，保证瓶身各部位冷却速率均匀，减少成型后的翘曲变形，脱模环节采用推板顶出结构，受力均匀分布在瓶底边缘，避免薄壁件顶出时出现发白、顶穿的缺陷。模具的分型面设置在瓶口与瓶身的衔接台阶处，既方便加工时的型腔抛光，也能减少合模时的飞边产生，针对喷头部分的细小柱位与卡扣结构，模具对应位置做了镶件拆分设计，方便后续磨损后的更换维护，不用整体报废模仁，降低量产过程中的维护成本。整套结构的配合间隙都按照量产注塑的常规公差设定，瓶身与喷头的配合过盈量控制在合理区间，既保证装配后的密封性能，也不会出现装配过紧导致的泵头按压不畅问题，瓶身内壁做了光滑处理，减少液体残留，适配低粘度水剂类内容物的灌装使用场景。
