手机壳多腔注塑成型模具结构设计

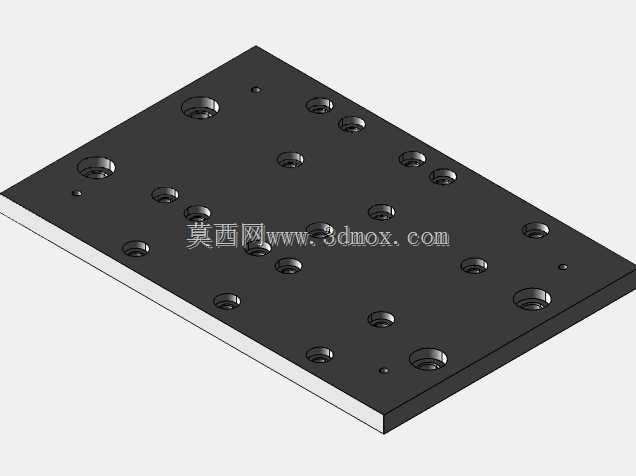

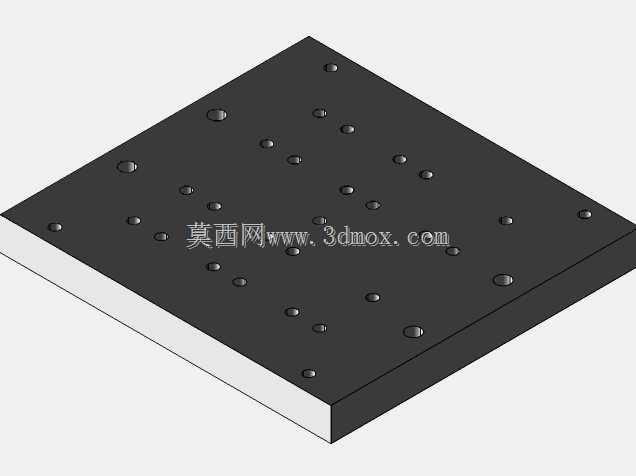

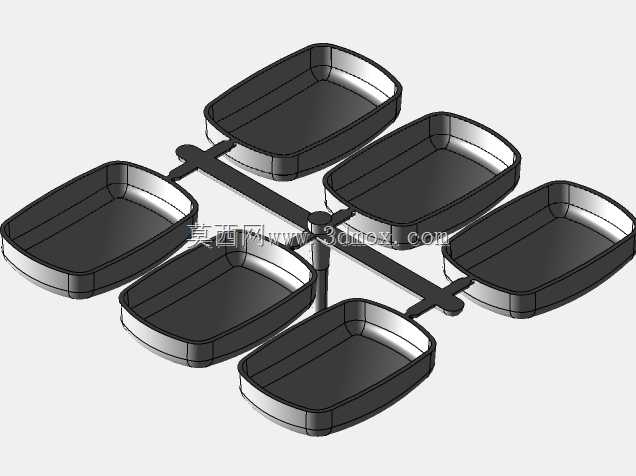

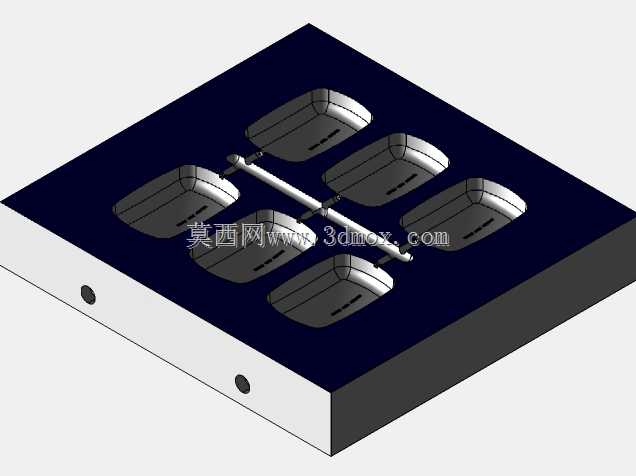

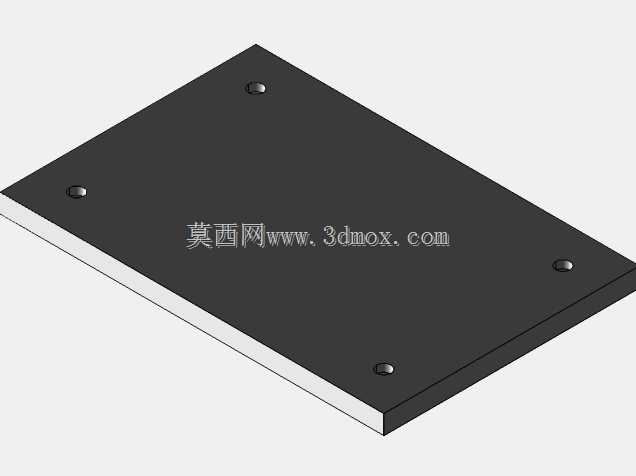

　　这套模具针对消费电子类塑胶外壳的批量注塑生产设计，采用一模六腔的排布方案，适配卧式注塑机的装模规格，模架整体采用标准模胚改制，上下模合模导向依靠侧边的导柱孔定位，合模精度可控制在0.02mm以内，能满足薄壁塑胶件的成型公差要求。从型腔排布来看，六个成型腔围绕中间的平衡式浇注系统对称分布，流道采用梯形截面设计，从主浇道到各型腔的分流道长度完全一致，可保证注塑过程中熔融塑胶同时填充每个型腔，避免出现个别型腔填充不足、飞边或者成型件内应力不均的问题，有效降低批量生产时的不良率。模具的成型部分直接加工在模仁上，型腔曲面完全复刻产品外壳的弧度与侧边卡扣结构，脱模角度预留了1.5度的拔模斜度，避免顶出时刮伤产品表面。在实际生产场景中，

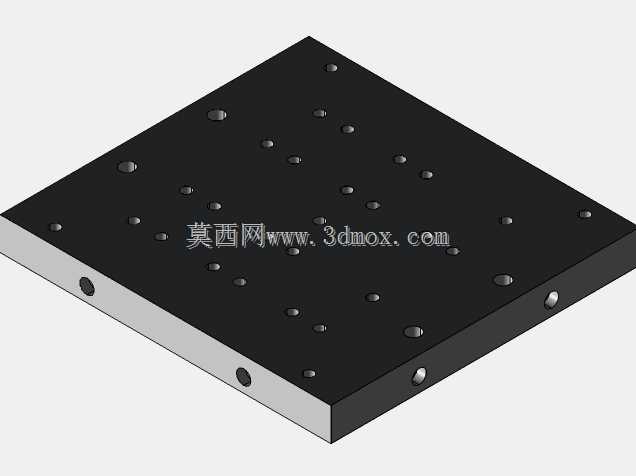

　　这套模具可适配常见的ABS、PC+ABS等手机外壳常用塑胶原料，成型周期可控制在25秒以内，单批次产能相比一模两腔的结构提升两倍以上，适合百万级量级的订单生产。设计过程中优先考虑了加工便利性，模仁采用整体镶拼结构，当单个型腔出现磨损或者需要改款时，可单独更换对应镶件，无需重做整套模仁，大幅降低后期改模与维护成本。模具侧边预留的冷却水孔采用环形回路设计，进出水口位置匹配注塑机的标准水嘴接口，冷却水流可均匀覆盖每个型腔周边区域，保证成型过程中模温稳定在60-80摄氏度区间，减少产品冷却不均导致的翘曲变形问题。浇注系统末端设计了冷料穴，可存储注塑前端的冷料，避免冷料进入型腔影响产品外观质量。整套模具的安装尺寸适配200吨级卧式注塑机的拉杆间距，码模槽位置符合行业通用标准，上机安装时无需额外加工适配结构，可快速完成装模调试，缩短生产准备周期。
