带滑块抽芯结构的注塑模具升降器

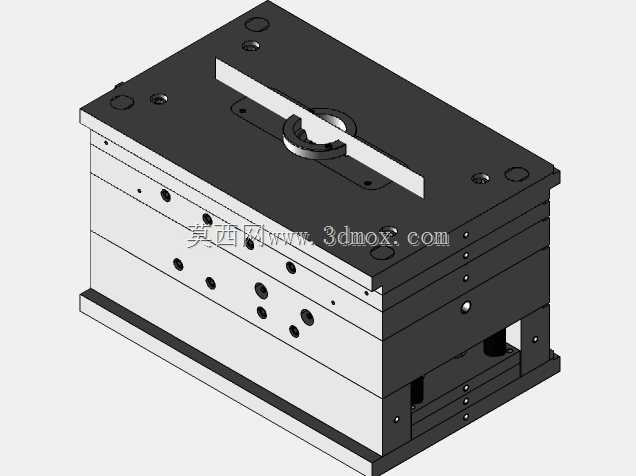

　　这套带滑块结构的注塑模具升降组件，主要应用于中小型精密注塑件的批量生产场景，适配卧式注塑机的安装标准，可直接配套标准模架完成组装，无需额外定制非标模座。从实际生产用途来看，该结构主要解决带倒扣特征的塑料壳体类产品脱模难题，内置的升降机构可在开模过程中完成定模侧的顺序脱模动作，配合侧滑块完成侧向倒扣的抽芯，避免产品顶出过程中出现拉伤、变形等常见成型缺陷。

　　设计过程中优先考虑了生产过程的稳定性，整套模架采用叠层式板件结构，各模板之间通过精密导柱导套定位，合模时的重复定位精度可控制在0.02mm以内，满足精密塑件的尺寸公差要求。滑块部分采用斜导柱驱动结构，开模时随动模板的移动同步完成侧向抽芯动作，抽芯行程经过精确计算，既保证倒扣位置完全脱离成型区域，又不会出现抽芯过长导致的结构干涉问题。升降机构内置在模架内部，采用复位杆配合弹簧完成合模复位，复位动作顺序经过校验，合模时滑块先完成复位，之后升降机构才回到成型位置，避免合模过程中出现撞模风险。

　　安装边界方面，整套模具的外形尺寸适配200吨级以内的卧式注塑机拉杆间距，模架四周预留了标准的码模槽位置，吊装孔设置在模架顶部重心位置，方便车间吊装转运。冷却水路采用分层排布设计，定模、动模以及滑块部分都单独设置了循环冷却回路，可根据不同塑料原料的成型温度调整各回路的冷却水流量，保证模温均匀，减少产品成型后的翘曲变形。浇注系统采用侧浇口进料，浇口位置设置在产品非外观面，成型后去除浇口不会影响产品外观质量，浇口尺寸经过优化，在保证填充速度的同时减少浇口残留。

　　整套结构的易损件都采用标准件设计，导套、顶针、弹簧等部件都可以直接采购标准规格替换，降低生产过程中的维护成本。各模板之间的排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺胶等问题，又不会出现飞边毛刺，减少后续去毛刺的人工成本。
