集成式多瓶组液压蓄能站结构设计

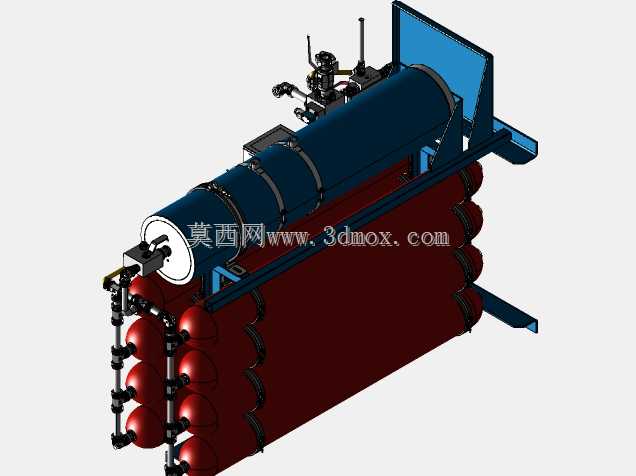

　　这套集成式蓄能装置主要面向中大型液压系统的压力稳定与瞬时补能场景，常见于重型压机、工程机械液压回路、冶金设备液压站以及风电变桨液压系统中，用来吸收系统压力脉动、在瞬时大流量工况下补充压力油，同时在主泵失压时提供应急动力源，避免执行机构出现动作卡顿或压力骤降引发的设备故障。从结构布局来看，设计上采用卧式主蓄能筒体搭配多组立式皮囊式蓄能瓶的集成架构，主筒体承担主要的稳压容腔作用，下方阵列排布的小容积蓄能瓶则负责快速响应瞬时流量需求，相比单一大型蓄能器的布局，这种组合式结构既可以保证足够的储油容积，又能缩短压力响应的管路路径，减少沿程压力损失。整套装置的安装支架采用型钢焊接框架结构，主蓄能筒体通过抱箍固定在支架上层，

　　下层的蓄能瓶组通过独立的管夹沿支架纵向排布，所有蓄能单元的进出口都汇总到集成阀组上，阀组集成了截止阀、安全阀、卸荷阀以及压力检测接口，不需要在现场进行复杂的管路拼接，整体可以作为独立模块直接接入液压系统主回路。设计过程中充分考虑了安装边界的限制，整体框架的底部预留了标准的地脚安装孔位，侧面预留了阀组操作与检修的操作空间，管路走向全部沿支架内侧排布，避免外部磕碰损伤管路，同时所有承压部件的连接位置都预留了密封安装槽，适配常用的O型圈与组合密封结构，保证高压工况下的密封可靠性。在功能实现上，这套装置可以根据系统压力波动自动完成充压与补油动作，当主泵输出流量大于系统需求时，多余的压力油进入蓄能腔室压缩储能介质完成充能，

　　当系统出现瞬时大流量需求比如液压缸快速动作时，蓄能腔室释放储存的压力油补充流量，避免主泵瞬时负载过高，同时可以吸收液压泵启停、换向阀动作产生的压力冲击，降低管路振动与噪声，延长液压元件的使用寿命。结构设计时还考虑了日常维护的便利性，每个蓄能瓶组都配置了独立的截止阀，单瓶检修时不需要将整套装置泄压，只需要关闭对应瓶组的截止阀即可完成更换或充压操作，主筒体端部预留了充气接口与检测口，可以在线检测蓄能器内部的预充压力，不需要拆解装置即可完成常规的状态检查。整体外形采用紧凑化排布，在保证足够储能容积的前提下尽可能缩小安装占地面积，适合在空间受限的设备机舱或者液压站柜内安装，支架的受力结构经过载荷校核，满压状态下的框架变形量控制在允许范围内，避免长期承压出现结构变形导致密封失效或管路错位。
