140Mpa高压拉杆式液压油缸结构设计

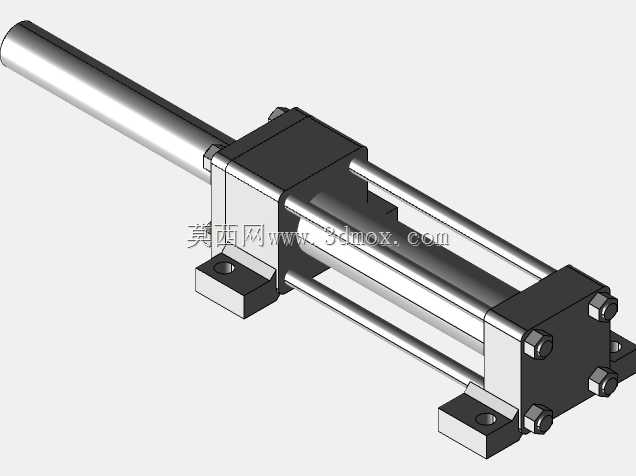

　　在重型锻压设备、高压液压站、大型工程机械的液压回路中，140Mpa级别的高压油缸属于核心执行元件，这类油缸需要承受远超常规液压系统的工作压力，对缸体强度、密封结构、安装刚性都有极高的要求。这款拉杆式高压油缸采用方形端盖配合四根高强度拉杆的锁紧结构，相比法兰焊接式缸体，拉杆结构能够提供更均匀的预紧力，避免高压工况下端盖局部应力集中导致的泄漏或者结构失效，同时也方便后期拆解维护密封件。缸筒采用高强度合金钢材精加工而成，内壁做珩磨处理，表面粗糙度控制在Ra0.4以内，能够减少活塞往复运动时的密封件磨损，提升高压动密封的使用寿命。活塞杆表面做镀硬铬处理，镀层厚度控制在0.03-0.05mm之间，硬度达到HV800以上，

　　既可以抵御高压油液的冲刷，也能适应户外工况下的轻微腐蚀环境。安装方式采用底部脚座式安装，两个安装脚座与前端端盖做一体化加工，安装面经过铣削找平，能够保证油缸安装后活塞杆的同轴度，避免侧向力导致的活塞杆拉伤、密封偏磨问题。设计过程中首先根据140Mpa的额定工作压力计算缸筒壁厚，按照第四强度理论做强度校核，同时预留1.5倍的安全系数，避免过载工况下缸筒发生塑性变形。端盖处的密封采用组合式密封结构，主密封采用抗挤出的高压聚氨酯材料，配合导向环、防尘圈的组合，能够在高压往复运动中牢牢锁住油液，同时阻挡外界粉尘、铁屑进入缸体内部。四根拉杆采用高强度合金结构钢制作，预紧力按照额定压力下轴向力的1.2倍计算，

　　确保高压工况下端面不会出现缝隙导致泄压。进出油口设置在缸筒侧面靠近两端端盖的位置，油口做内螺纹加工，能够适配标准高压液压油管接头，油道内部做倒圆角处理，减少高压油液流动时的压力损失和局部紊流。从安装边界来看，这款油缸的径向尺寸相比同压力等级的焊接油缸更加规整，脚座安装孔的位置公差控制在±0.1mm以内，能够直接适配标准液压站的安装工位，不需要额外做安装支架的定制加工。活塞杆伸出端做标准外螺纹加工，可以配套不同的连接接头适配不同的负载连接需求，不管是推动重型滑块做直线往复运动，还是作为夹紧机构的动力源，都能稳定输出额定推力。在实际选型应用中，这类高压油缸常被用于金属挤压设备、高压成型机、重型液压夹具等需要大推力输出的工况，

　　相比低压油缸，同等输出推力下缸径可以做的更小，能够节省设备的安装空间，同时高压液压系统的管路直径也可以相应缩小，减少整个液压回路的材料成本。建模过程中对所有配合面都做了公差标注，包括缸筒与端盖的配合公差、活塞杆与导向套的配合公差、拉杆孔的位置公差，能够直接导出工程图用于生产加工，所有密封槽的尺寸都符合对应的密封件标准，不需要二次调整就可以直接采购标准密封件进行装配。
