集成式液压动力供油单元结构设计

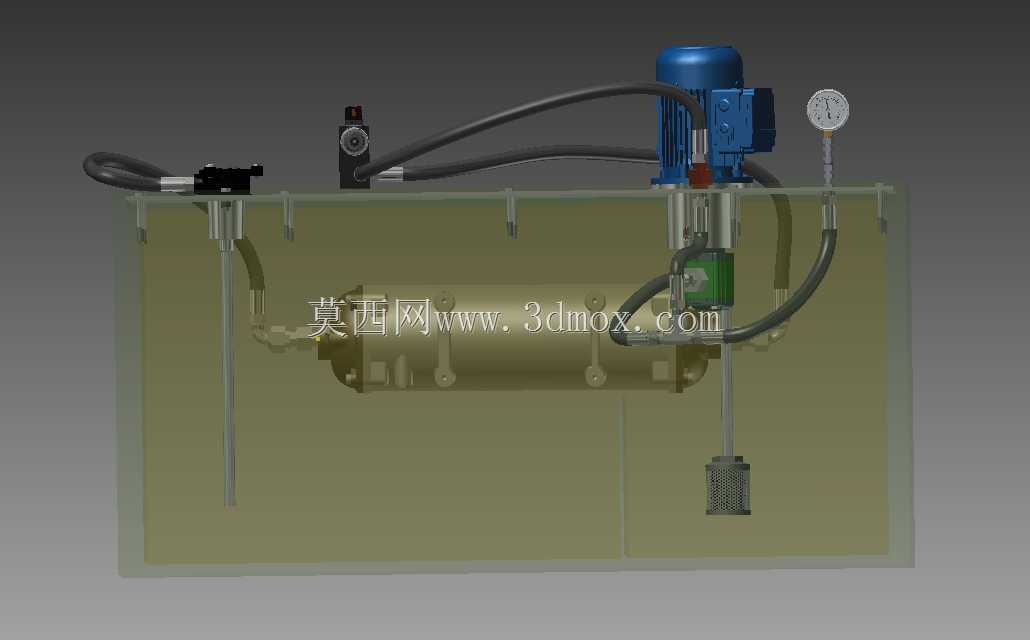

　　这套集成式液压动力单元，主要面向中小型液压执行机构的集中供能场景，常见于机床夹具锁紧、小型工装顶升、自动化生产线辅件驱动这类需要稳定中低压液压动力的工位，相比分散式的阀泵分离布局，它把核心动力、控制、检测、储油元件全部整合在同一个油箱顶面，大幅缩减了现场安装的布管工作量与占地空间。从结构布局来看，油箱采用半透明可视化的箱体设计，日常巡检时可以直接观察内部油位高度、油液浑浊程度，不需要额外拆卸油标盖板，能快速发现油液乳化、杂质沉积这类常见故障隐患。油箱顶面的安装座做了一体化铣削加工，电机、柱塞泵、溢流阀组、手动换向阀、压力表的安装孔位一次装夹加工完成，同轴度与位置精度控制在0.02mm以内，避免了多件拼接带来的安装偏差，

　　减少了泵轴与电机输出轴的偏磨风险。动力端采用立式电机直连柱塞泵的结构，泵体整体浸入油箱液面以下，一方面可以借助油箱内的油液带走泵体工作产生的热量，降低连续工作时的油温升高速率，另一方面浸入式布局也能减少泵的吸油阻力，避免高转速下出现吸空、气蚀的问题，吸油口额外加装了网式过滤器，过滤精度控制在100μm，能拦截油液内的大颗粒杂质，防止杂质进入泵体配合面造成划伤。油路控制部分在油箱顶面集成了手动换向阀与远程控制油口，预留的高压油管接口可以直接对接外部执行元件，不需要额外加装过渡阀块；压力表通过阻尼弯管连接在主压力油路上，能实时显示系统工作压力，方便调试时调整溢流阀的设定压力，避免系统超压损坏密封件。

　　油箱内部的回油管路直接延伸到油箱液面以下，回油口正对油箱侧壁的缓流区，能减少回油冲击产生的气泡，避免气泡进入吸油侧造成系统压力波动。安装边界方面，整个单元的安装固定点全部设置在油箱底部的四个支脚位置，支脚预留了M12的螺栓安装孔，现场安装时只需要在安装平台打四个对应孔位即可完成固定，不需要额外制作安装支架；所有外接油口都集中布置在油箱的同一侧，外接管路排布时可以统一走设备侧的线槽，避免管路交叉干涉。设计时特意将高压管路的弯曲半径控制在管径的10倍以上，减少管路沿程压力损失，同时管路与油箱顶面的固定点采用减震管夹固定，能吸收泵工作时产生的振动，避免长期振动造成管路接头松动漏油。
