四轴坐标式自动焊接机架结构设计

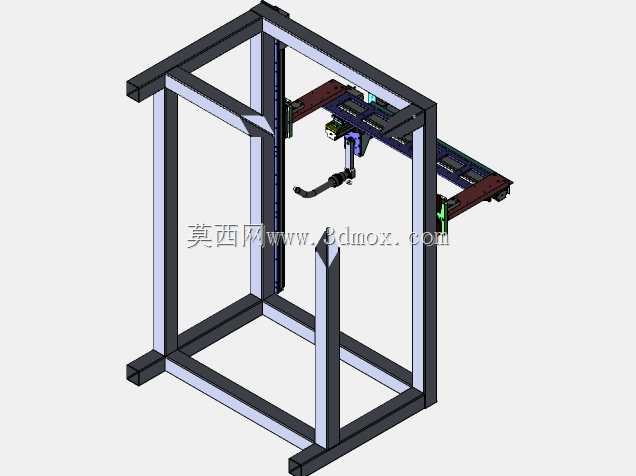

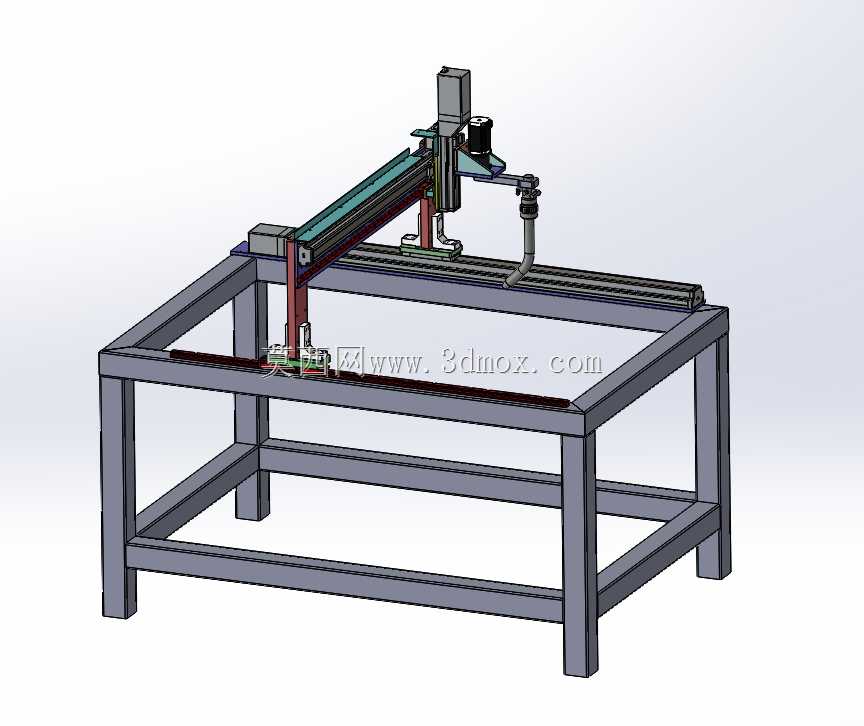

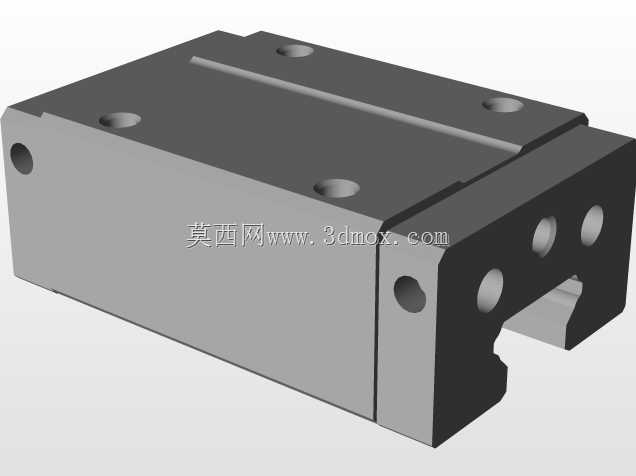

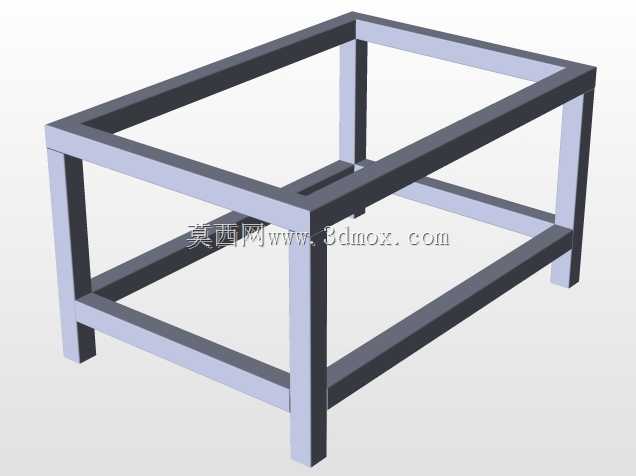

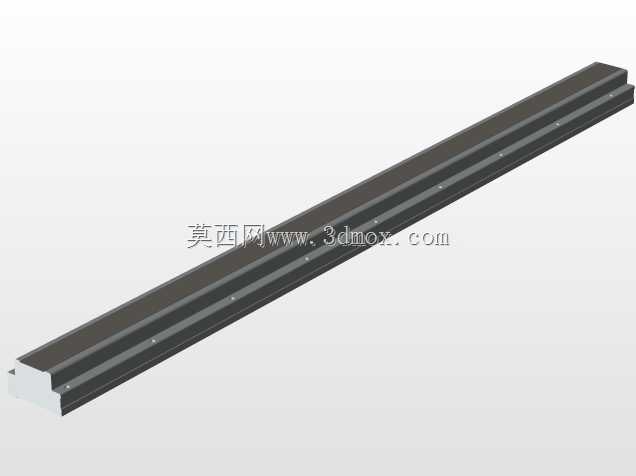

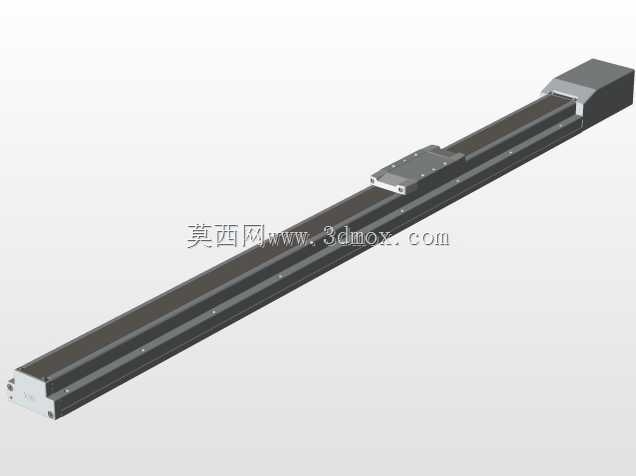

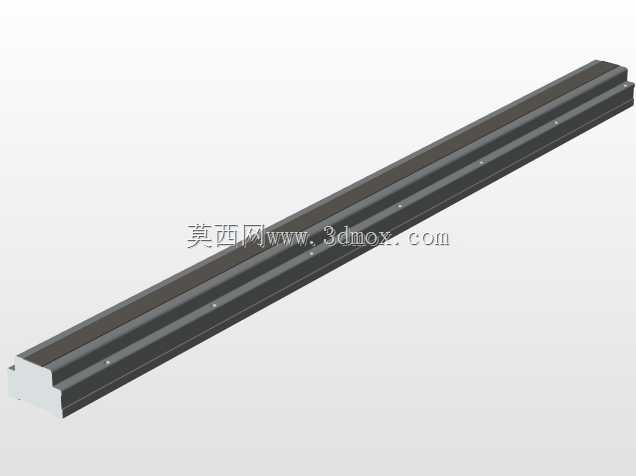

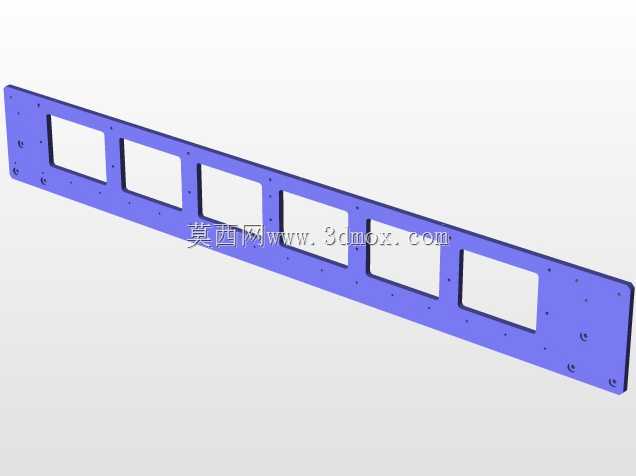

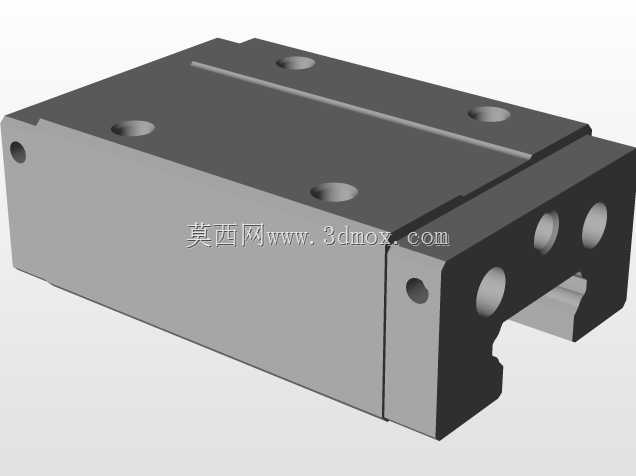

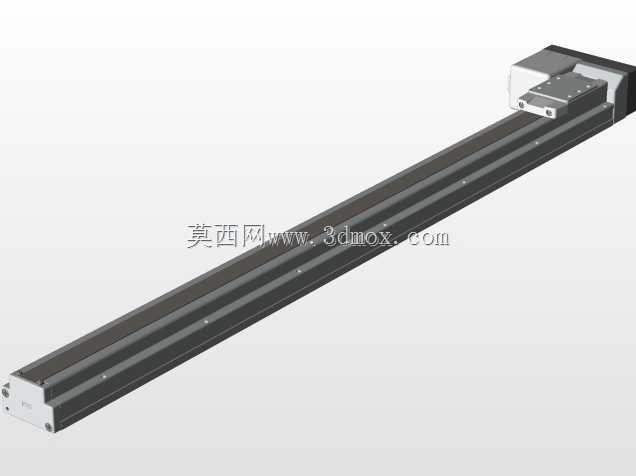

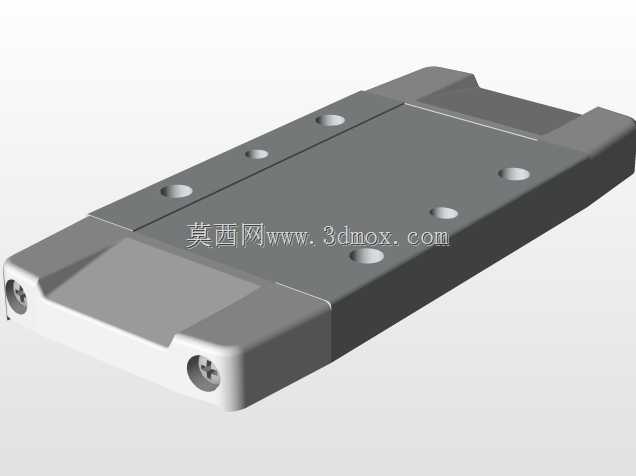

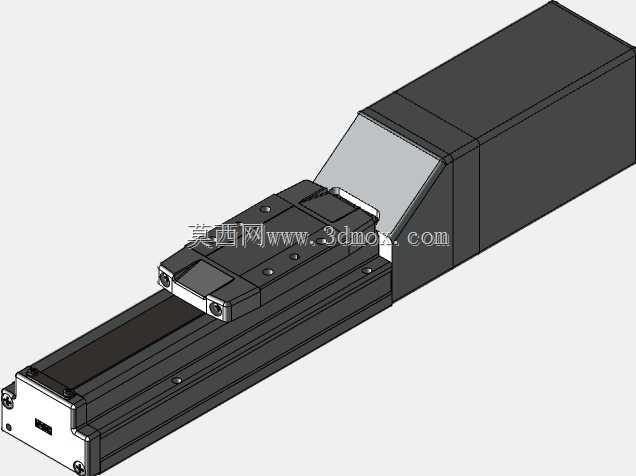

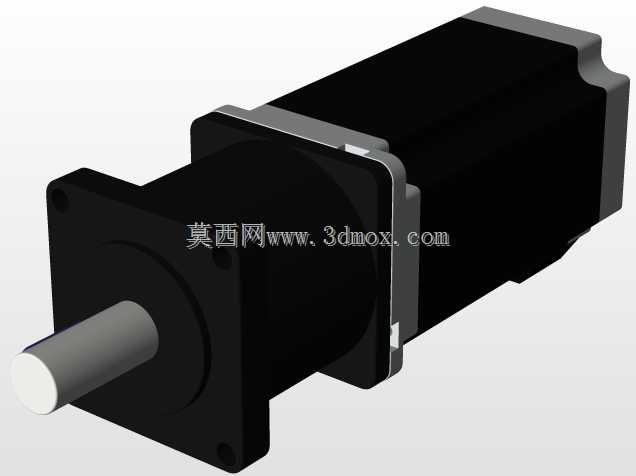

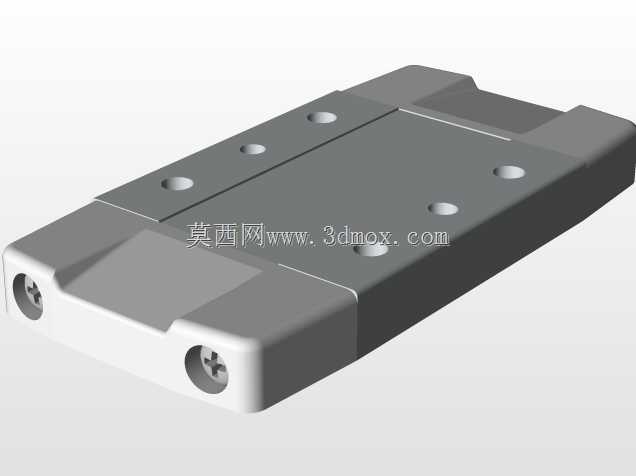

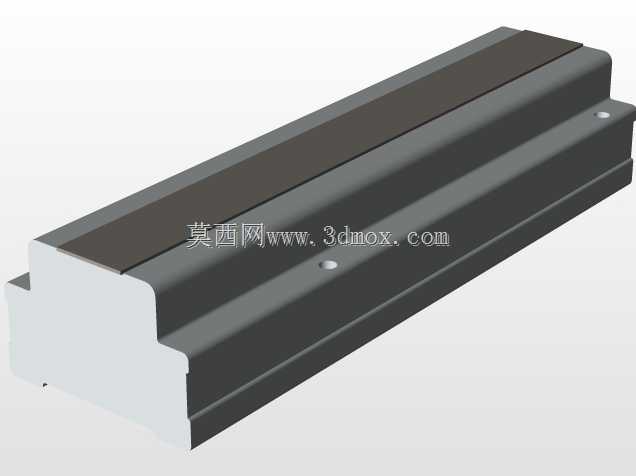

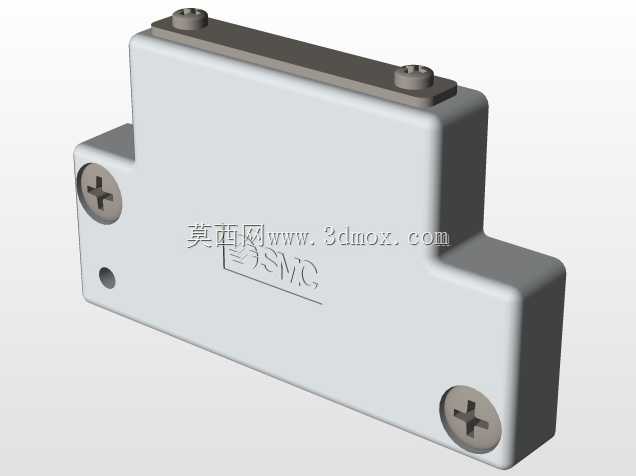

　　这套四轴焊接设备的结构设计，核心面向中小尺寸金属构件的批量焊接作业场景，常见于五金加工、小型钢结构件、钣金机柜生产车间的工位布局，适配直缝、环形断续缝、规则平面轨迹焊缝的自动施焊需求，替代人工持焊枪完成重复性高、焊接参数一致性要求强的作业环节，降低焊工长时间作业的劳动强度与弧光、烟尘带来的职业暴露风险。从结构布局来看，设备采用方管焊接成型的台式机架作为承载基础，机架底部设置四组可调支撑脚，可适配车间地面不平整的安装条件，调整整机水平度避免运动部件出现偏载卡滞；机架上部的横梁采用双直线导轨副作为X向运动承载，搭配同步带传动实现长行程的平稳移动，导轨安装面在焊接后经二次铣削加工保证平面度与直线度，避免焊接变形导致的运动精度偏差。

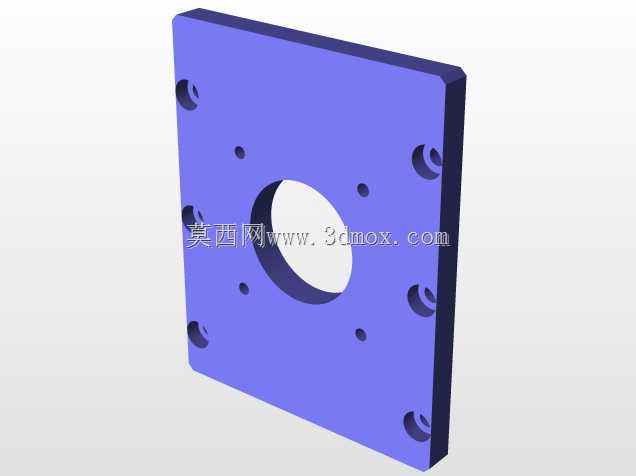

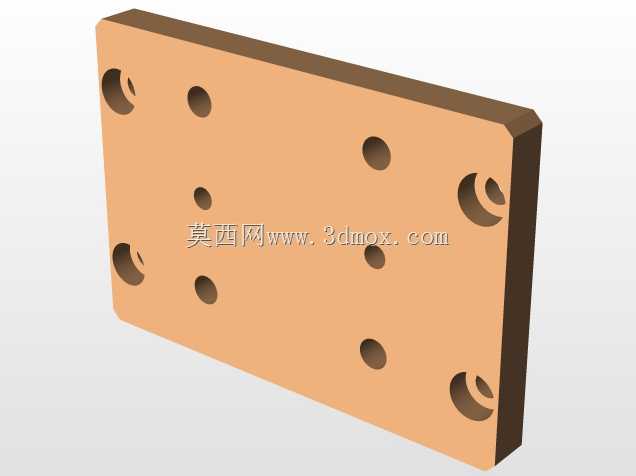

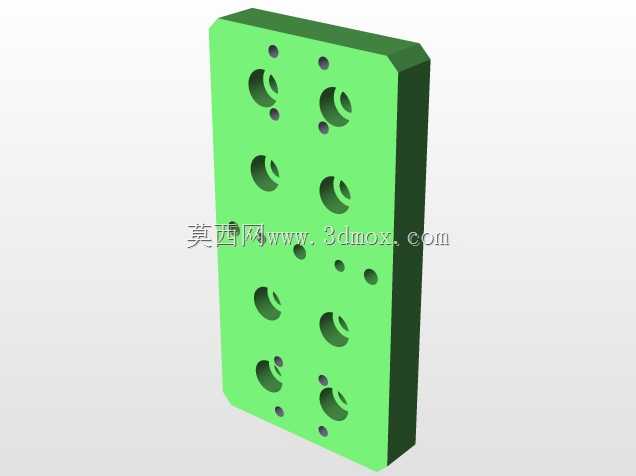

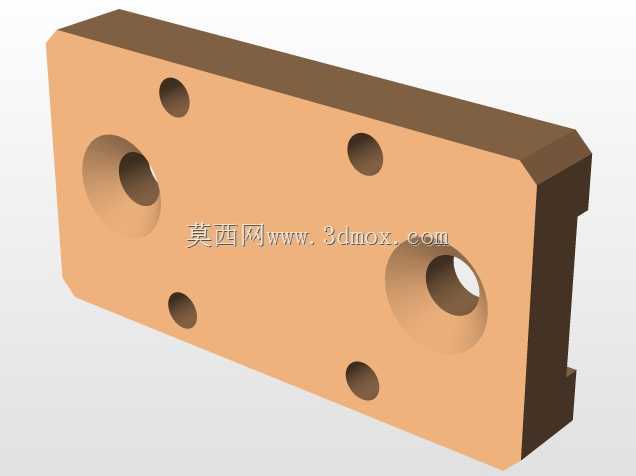

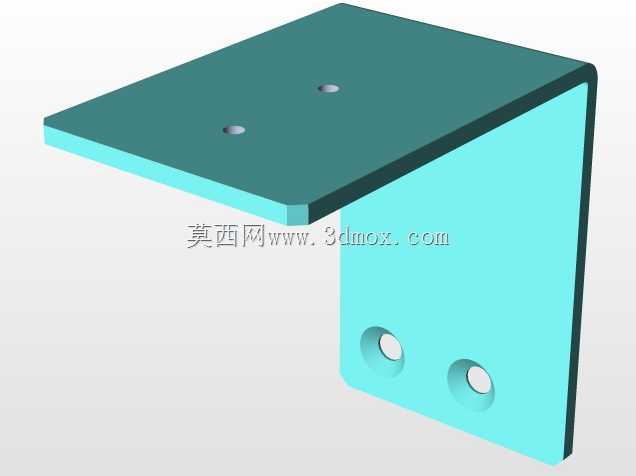

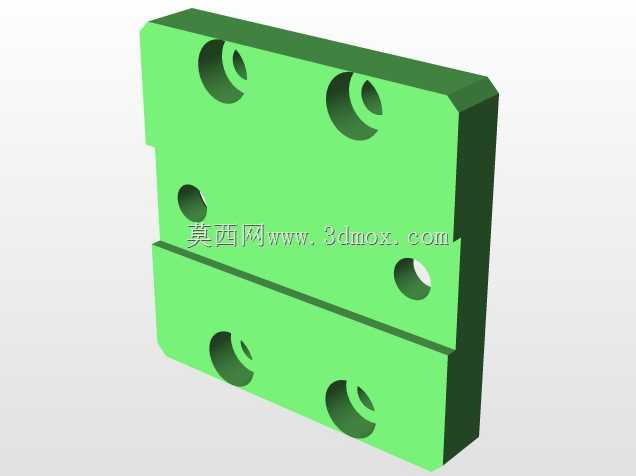

　　Z向滑座搭载在X向移动横梁上，通过滚珠丝杠副实现竖直方向的升降调整，可适配不同高度工件的焊接作业需求，滑座侧面预留焊枪夹持夹具的安装接口，可兼容气保焊、氩弧焊等不同类型的自动焊枪，夹持位置可多角度调整，匹配不同焊缝的施焊角度要求。横向布置的Y向导轨安装在工作台面两侧，带动X向横梁整体实现前后方向的进给，配合绕Z轴的旋转轴（第四轴），可完成平面范围内任意轨迹的焊缝施焊，第四轴可带动焊枪实现周向角度调整，在焊接转角、圆弧焊缝时可实时调整焊枪朝向，保证焊枪始终与焊缝保持最优工作角度，避免出现焊偏、咬边等焊接缺陷。设计过程中充分考虑了设备的安装边界，整机工作台面高度适配普通工人站立操作的 ergonomic 要求，

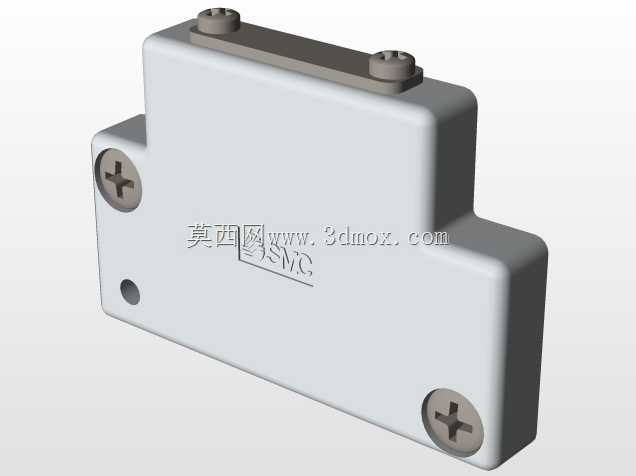

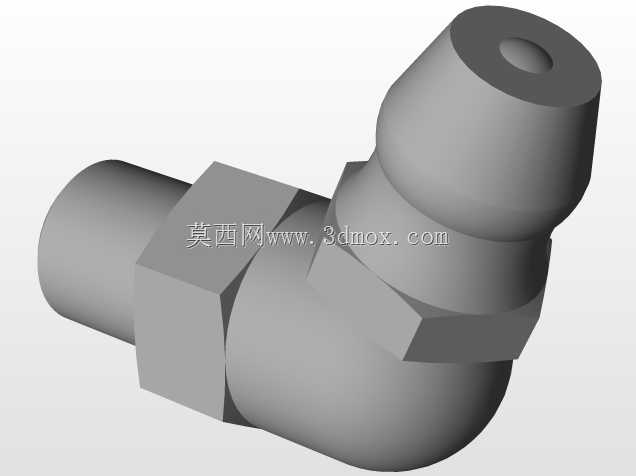

　　工件上下料时无需过度弯腰或抬举，机架下部预留足够的电控柜、焊接电源安装空间，运动部件的走线全部采用拖链防护，避免焊接过程中焊渣飞溅损坏线缆，各运动轴的两端均设置硬限位与缓冲块，防止超程运行导致的机构碰撞损坏。工作台面采用整块钢板加工，表面预留T型槽安装位，可快速装夹各类焊接工装夹具，适配不同规格工件的定位装夹需求，整机结构没有冗余的外凸部件，在车间排布时可紧凑布置，减少工位占用的生产面积，日常维护时可直接打开各轴的防护盖板，完成导轨润滑、皮带张紧度调整等常规保养操作，无需拆解主体结构。
